Optionsmenü für das Diagramm oder die Tabelle. Es wird ein weiteres Menü mit einer Skalen-
beschreibung rechts und links des Graphen. Klicken sie hierzu auf den entsprechenden Para-
meter.
Das Symbol mit der Einheitenbezeichnung wird angezeigt, wenn der Graph mindes-
tens 2 Parameter dieser Einheit enthält. Mit diesem Symbol kann die Wellenform auf
die größer der üblichen re-skaliert werden. Sind die Skalen nicht einheitlich, wird nur
eine Wellenform einer zugewiesenen Achse und angezeigten Skala skaliert und de-
ren Plot wird an die Fenstergröße angepasst. – Andere Wellenformen auch mit glei-
cher Einheit werden nicht skaliert.
Zurück zum Plot Menü und dessen Datenauswahl
Screenshot
Das Diagramm kann mit Gestiken skaliert werden. Um zu vergrößern, spreizen Sie
auf dem Display zwei Finger voneinander weg. Um zu verkleinern, bewegen Sie die
zwei Finger auf dem Display aufeinander zu
5.8.2
Graph der Oberschwingungen
Wird wie in Abschn. 5.8 Schritt
5.23. Bestandteile dieser sind der Graph, den Bezeichnungen rechts und dem Funktionsmenü.
In dieser Ansicht können die Oberschwingungen von Spannung und Strom, die Winkel zwischen den
Spannungs- und Stromoberschwingungen, cosφ Faktoren dieser Ströme und THD Faktoren. Die
Oberschwingungen werden graphisch als Balkengraphen (Standard) oder in einem Diagramm darge-
stellt.

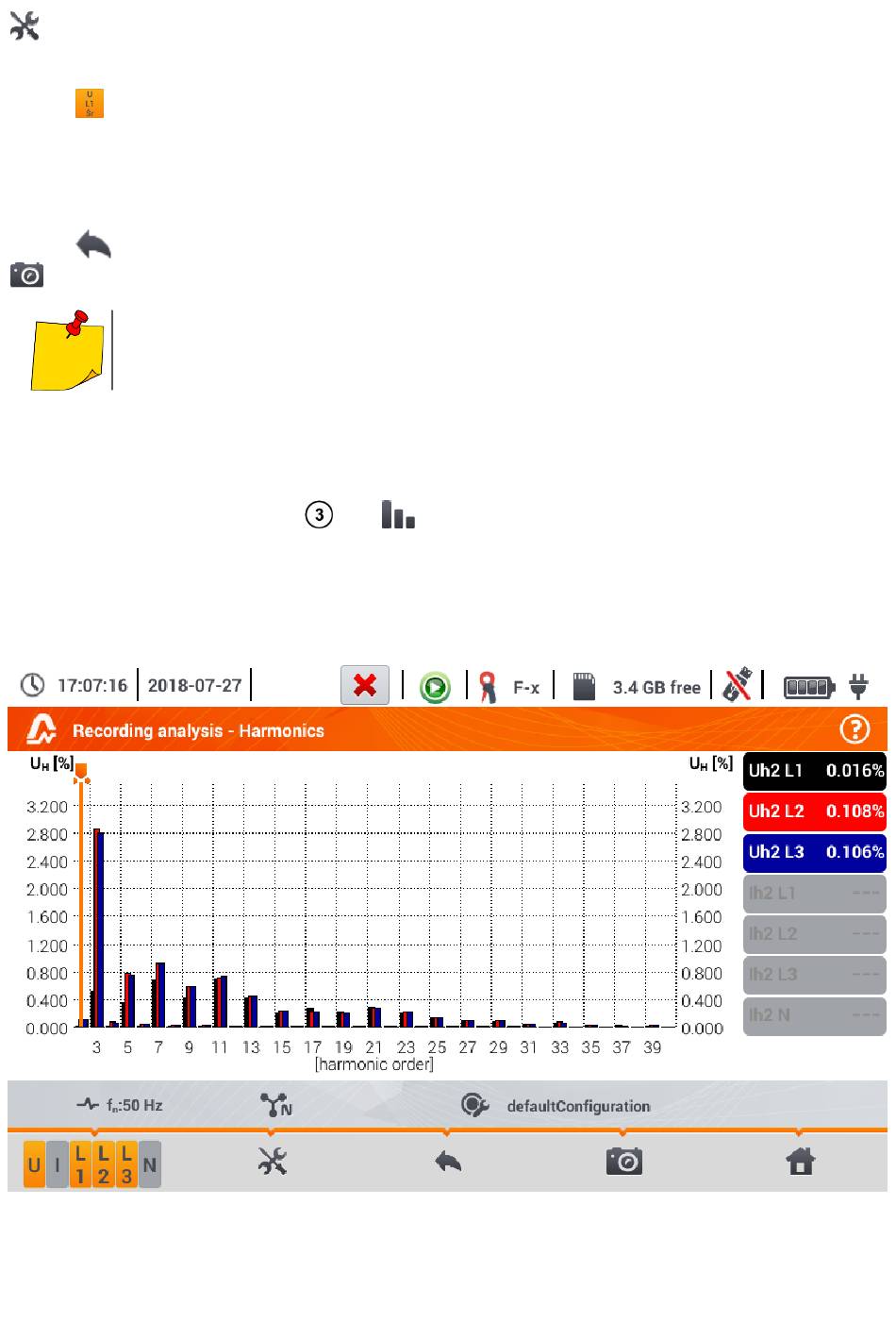

Fig. 5.23. Live Modus - Oberschwingungen - Balkendiagramm
150
Symbol ausgewählt, erscheint folgende Ansicht Fig.
das
MPI-540 – BEDIENUNGSANLEITUNG
