Im Auswahlfenster der Parameter werden nur diese angezeigt, welche aufgezeich-
net wurden

Zur besseren Veranschaulichung, die Felder der ausgewählten Parameter für das
Diagramm, die Kategorie- und Typfelder werden in
meter zur Verfügung stehen

Es können maximal 4 Parameter je Diagramm ausgewählt werden
Beschreibung der Funktionssymbole
Öffnet das Zeitdiagramm
Wählt alle Parameter ab
Zurück zum Menü Zeitdiagramm – Zeitintervall (Punkt a)
Zurück zum Hauptmenü des Rekordermodus

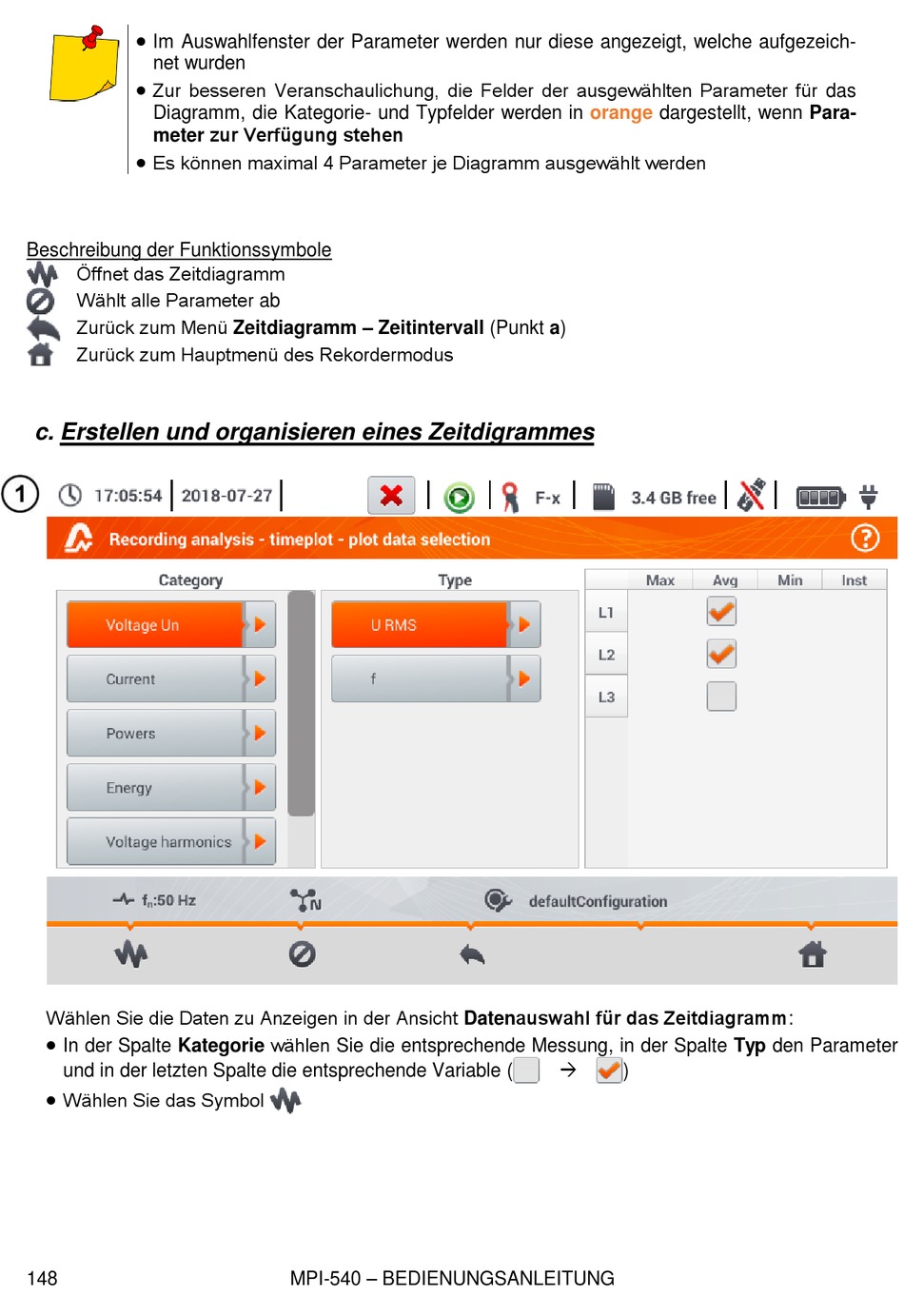

c. Erstellen und organisieren eines Zeitdigrammes
Wählen Sie die Daten zu Anzeigen in der Ansicht Datenauswahl für das Zeitdiagramm:

In der Spalte Kategorie wählen Sie die entsprechende Messung, in der Spalte Typ den Parameter
und in der letzten Spalte die entsprechende Variable (

Wählen Sie das Symbol
148
MPI-540 – BEDIENUNGSANLEITUNG
orange dargestellt, wenn Para-

)
