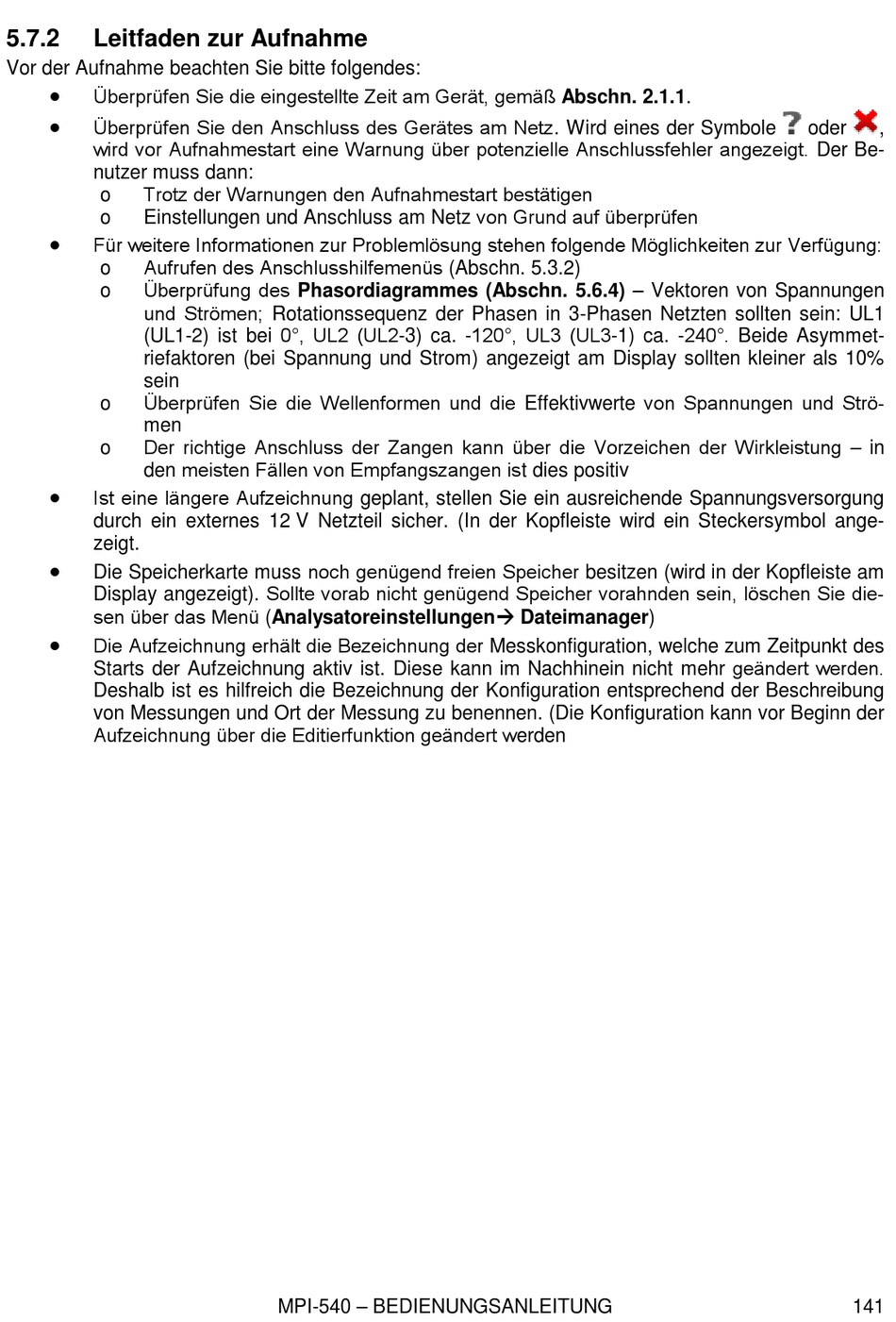

5.7.2
Leitfaden zur Aufnahme
Vor der Aufnahme beachten Sie bitte folgendes:
Überprüfen Sie die eingestellte Zeit am Gerät, gemäß Abschn. 2.1.1.
Überprüfen Sie den Anschluss des Gerätes am Netz. Wird eines der Symbole
wird vor Aufnahmestart eine Warnung über potenzielle Anschlussfehler angezeigt. Der Be-
nutzer muss dann:
Trotz der Warnungen den Aufnahmestart bestätigen
o
Einstellungen und Anschluss am Netz von Grund auf überprüfen
o
Für weitere Informationen zur Problemlösung stehen folgende Möglichkeiten zur Verfügung:
Aufrufen des Anschlusshilfemenüs (Abschn. 5.3.2)
o
Überprüfung des Phasordiagrammes (Abschn. 5.6.4) – Vektoren von Spannungen
o
und Strömen; Rotationssequenz der Phasen in 3-Phasen Netzten sollten sein: UL1
(UL1-2) ist bei 0°, UL2 (UL2-3) ca. -120°, UL3 (UL3-1) ca. -240°. Beide Asymmet-
riefaktoren (bei Spannung und Strom) angezeigt am Display sollten kleiner als 10%
sein
Überprüfen Sie die Wellenformen und die Effektivwerte von Spannungen und Strö-
o
men
Der richtige Anschluss der Zangen kann über die Vorzeichen der Wirkleistung – in
o
den meisten Fällen von Empfangszangen ist dies positiv
Ist eine längere Aufzeichnung geplant, stellen Sie ein ausreichende Spannungsversorgung
durch ein externes 12 V Netzteil sicher. (In der Kopfleiste wird ein Steckersymbol ange-
zeigt.
Die Speicherkarte muss noch genügend freien Speicher besitzen (wird in der Kopfleiste am
Display angezeigt). Sollte vorab nicht genügend Speicher vorahnden sein, löschen Sie die-
sen über das Menü (Analysatoreinstellungen Dateimanager)
Die Aufzeichnung erhält die Bezeichnung der Messkonfiguration, welche zum Zeitpunkt des
Starts der Aufzeichnung aktiv ist. Diese kann im Nachhinein nicht mehr geändert werden.
Deshalb ist es hilfreich die Bezeichnung der Konfiguration entsprechend der Beschreibung
von Messungen und Ort der Messung zu benennen. (Die Konfiguration kann vor Beginn der
Aufzeichnung über die Editierfunktion geändert werden
