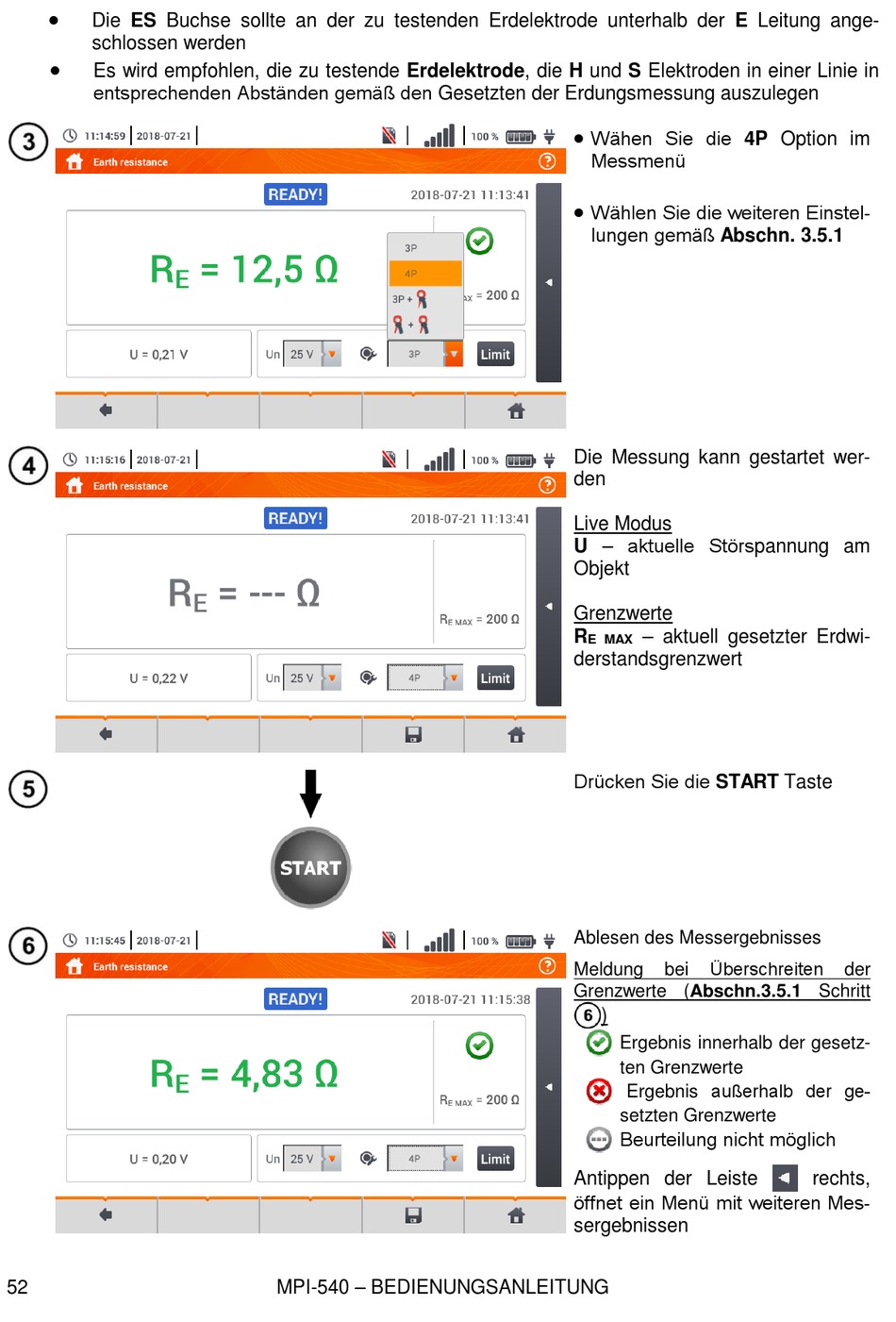

Die ES Buchse sollte an der zu testenden Erdelektrode unterhalb der E Leitung ange-
schlossen werden

Es wird empfohlen, die zu testende Erdelektrode, die H und S Elektroden in einer Linie in
entsprechenden Abständen gemäß den Gesetzten der Erdungsmessung auszulegen
52
MPI-540 – BEDIENUNGSANLEITUNG

Wähen Sie die 4P Option im
Messmenü

Wählen Sie die weiteren Einstel-
lungen gemäß Abschn. 3.5.1
Die Messung kann gestartet wer-
den
Live Modus
U – aktuelle Störspannung am
Objekt
Grenzwerte
– aktuell gesetzter Erdwi-
R
E MAX
derstandsgrenzwert
Drücken Sie die START Taste
Ablesen des Messergebnisses
Überschreiten
Meldung bei
Grenzwerte (Abschn.3.5.1 Schritt
)
Ergebnis innerhalb der gesetz-
ten Grenzwerte
Ergebnis außerhalb der ge-
setzten Grenzwerte
Beurteilung nicht möglich
Antippen der Leiste
öffnet ein Menü mit weiteren Mes-
sergebnissen
der
rechts,
