Hauptmenü - Sonel MPI-540 Bedienungsanleitung

Darstellung des Hauptmenüs:

nach dem Einschalten des Prüfgerätes

zu jeder Zeit, nachdem das
Rekorder Menü)
Bezeichnung des aktiven Menüs
Wurde eine Änderung eins entsprechenden Menüs noch nicht gespeichert, wird ein * Symbol in
der Kopfzeile des Menüs angezeigt.
Zeit
Datum
Hauptfenster
Freier Speicher der Speicherkarte
Ist keine Karte eingelegt, ist diese Symbol durchgestrichen
WLAN Signalstärke
Batterieladezustandsanzeige
Aktives Hilfemenü

Bildliche Darstellung der Anschlussdiagramme

Erklärung der Symbole
Durch die Auswahl eines der im Hauptmenü dargestellten Symbole, gelangen Sie direkt in eines der
folgenden Untermenüs:

Recorder – Messen von elektrischen Parametern der zu testenden Installation. Die detail-
lierte Beschreibung des Rekorders finden Sie in Abschnitt 5

Einstellungen – Einstellungen zu den Hauptfunktionen und Parametern
8
Hauptmenü
2
Symbol am Display ausgewählt wurde. (Gilt nicht für das

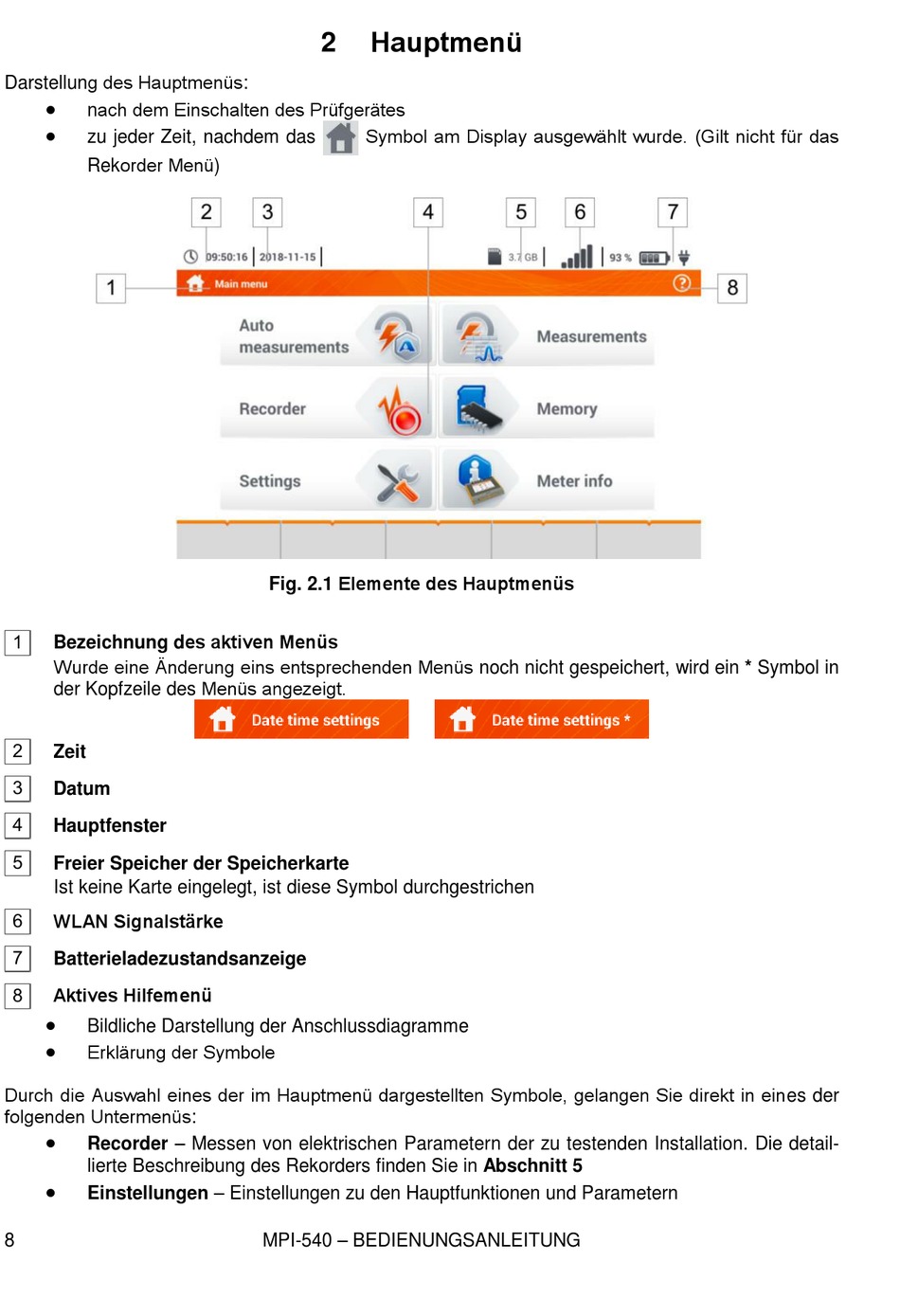

Fig. 2.1 Elemente des Hauptmenüs
MPI-540 – BEDIENUNGSANLEITUNG
