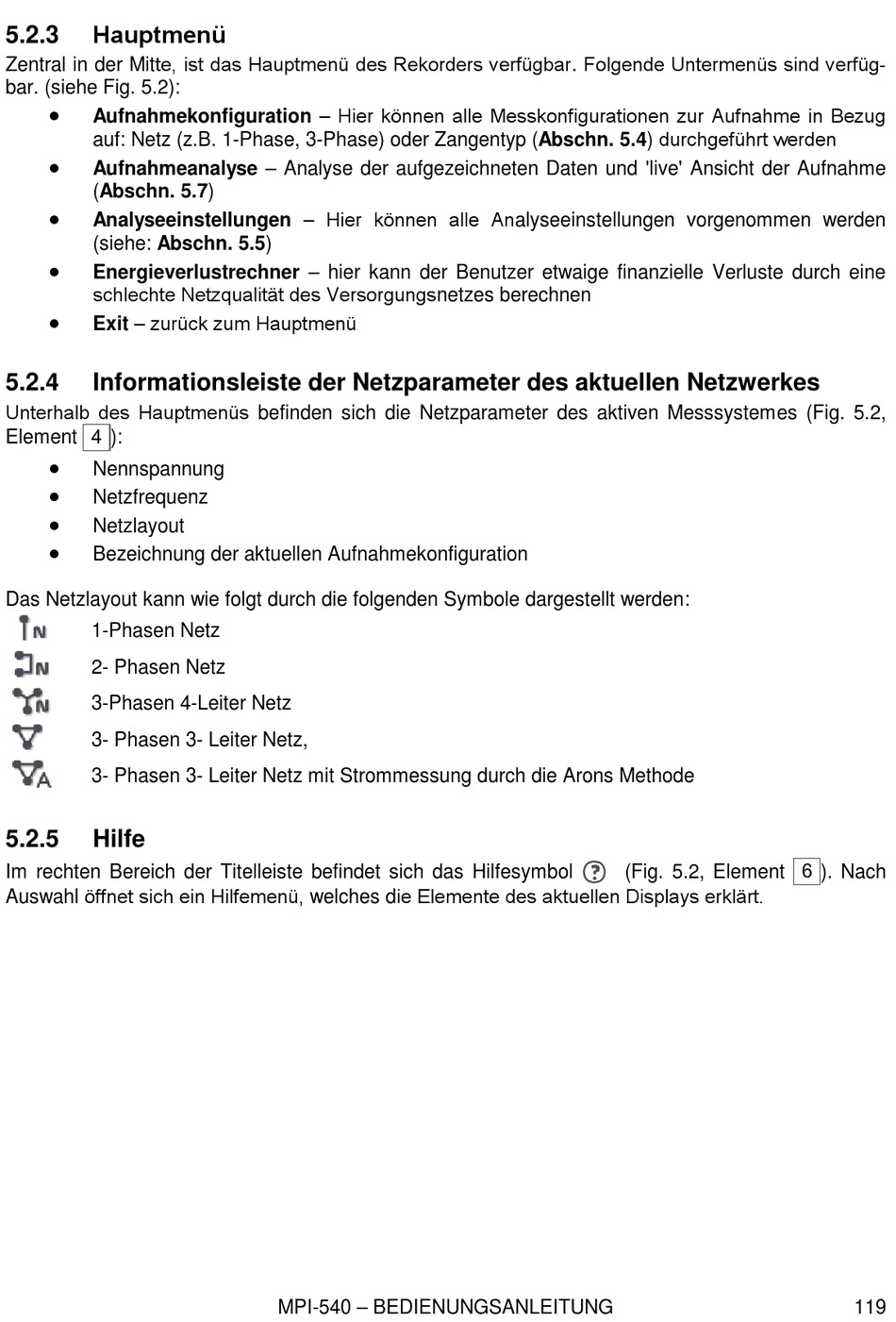

Hauptmenü
5.2.3
Zentral in der Mitte, ist das Hauptmenü des Rekorders verfügbar. Folgende Untermenüs sind verfüg-
bar. (siehe Fig. 5.2):

Aufnahmekonfiguration – Hier können alle Messkonfigurationen zur Aufnahme in Bezug
auf: Netz (z.B. 1-Phase, 3-Phase) oder Zangentyp (Abschn. 5.4) durchgeführt werden

Aufnahmeanalyse – Analyse der aufgezeichneten Daten und 'live' Ansicht der Aufnahme
(Abschn. 5.7)

Analyseeinstellungen – Hier können alle Analyseeinstellungen vorgenommen werden
(siehe: Abschn. 5.5)

Energieverlustrechner – hier kann der Benutzer etwaige finanzielle Verluste durch eine
schlechte Netzqualität des Versorgungsnetzes berechnen

Exit – zurück zum Hauptmenü
5.2.4

Informationsleiste der Netzparameter des aktuellen Netzwerkes

Unterhalb des Hauptmenüs befinden sich die Netzparameter des aktiven Messsystemes (Fig. 5.2,
Element ):

Nennspannung

Netzfrequenz

Netzlayout

Bezeichnung der aktuellen Aufnahmekonfiguration
Das Netzlayout kann wie folgt durch die folgenden Symbole dargestellt werden:
1-Phasen Netz
2- Phasen Netz
3-Phasen 4-Leiter Netz
3- Phasen 3- Leiter Netz,
3- Phasen 3- Leiter Netz mit Strommessung durch die Arons Methode
5.2.5

Hilfe

Im rechten Bereich der Titelleiste befindet sich das Hilfesymbol
Auswahl öffnet sich ein Hilfemenü, welches die Elemente des aktuellen Displays erklärt.
