Auf Grund der obigen Parameter wird nun die Verlustleistung in der Leitung berechnet.
In der zweiten Ansicht müssen die Parameter zur Berechnung des finanziellen Verlustes eingestellt
werden z.B.:

Kosten pro 1 kWh der Wirkenergie

Kosten pro 1 kWh Blindenergie bei Leistungsfaktor PF ≥ 0,8

Kosten pro 1 kWh Blindenergie bei Leistungsfaktor PF < 0,8

Währung
Um die Währung zu ändern:

Klicken sie in das Feld der Währungseinheit

Tragen sie eine entsprechend neue Währung über das Displaykeyboard ein
Beschreibung der Funktionssymbole
Wechseln zwischen den zwei Einstellungsmenüs des Kostenrechners
Zurück zu den Ergebnissen des Kostenrechners. Sind die Einstellungen verändert worden, kal-
kuliert und zeigt der Kostenrechner automatisch die Energiekosten an.
Einstellungen im Gerätespeicher speichern
Zurück zum Hauptmenü des Rekordermodus

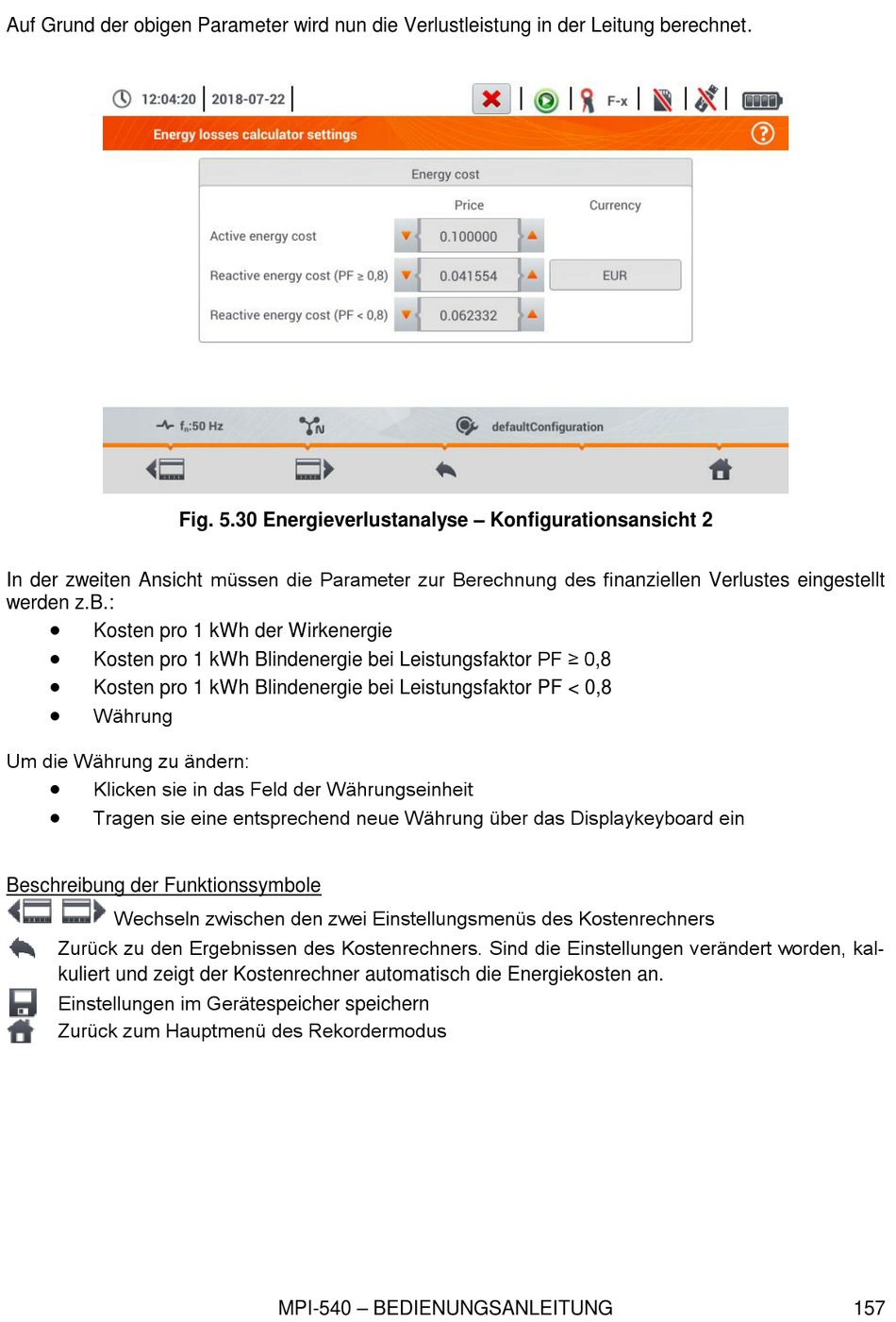

Fig. 5.30 Energieverlustanalyse – Konfigurationsansicht 2
MPI-540 – BEDIENUNGSANLEITUNG
157
