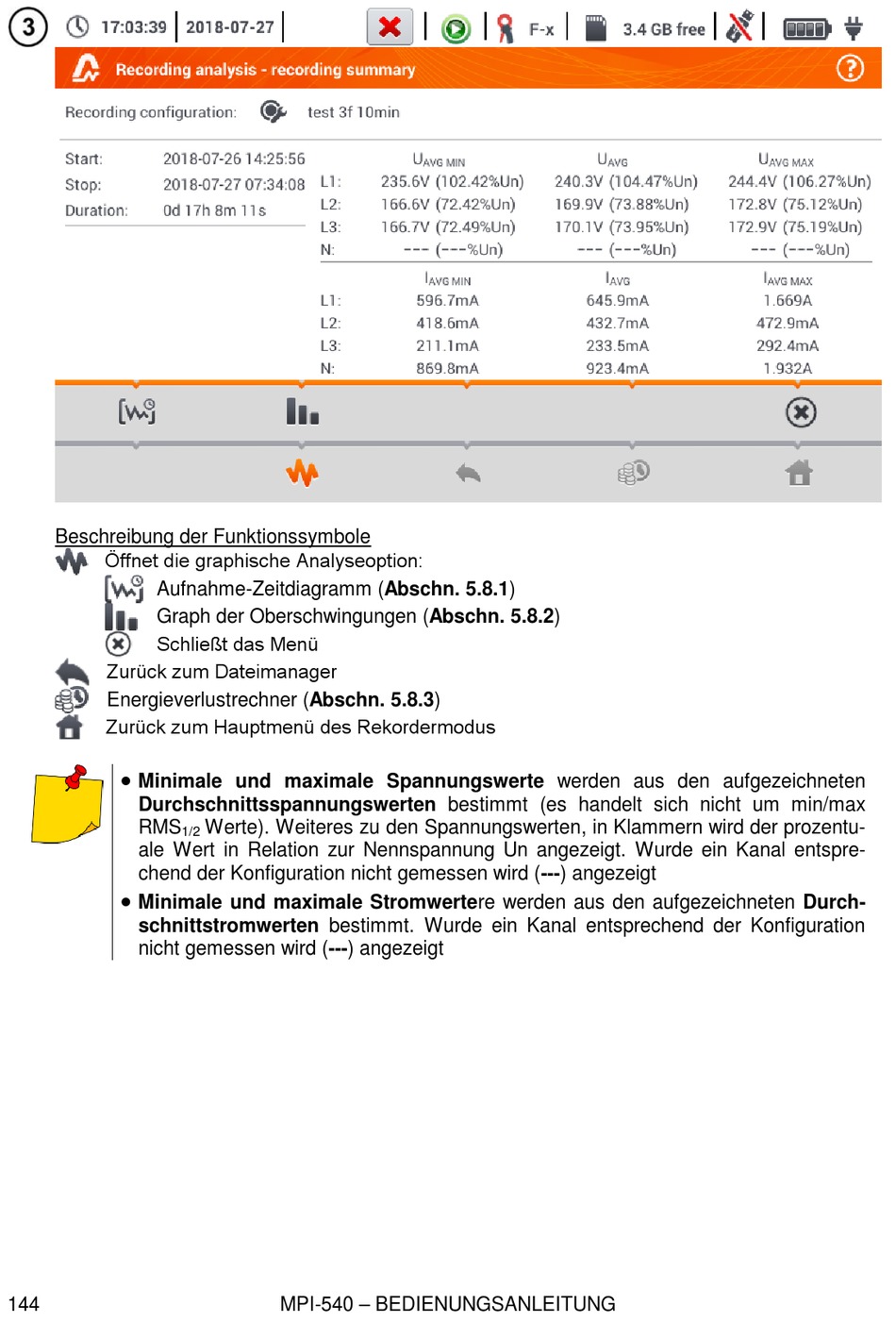

Beschreibung der Funktionssymbole
Öffnet die graphische Analyseoption:
Aufnahme-Zeitdiagramm (Abschn. 5.8.1)
Graph der Oberschwingungen (Abschn. 5.8.2)
Schließt das Menü
Zurück zum Dateimanager
Energieverlustrechner (Abschn. 5.8.3)
Zurück zum Hauptmenü des Rekordermodus

Minimale und maximale Spannungswerte werden aus den aufgezeichneten
Durchschnittsspannungswerten bestimmt (es handelt sich nicht um min/max
RMS
ale Wert in Relation zur Nennspannung Un angezeigt. Wurde ein Kanal entspre-
chend der Konfiguration nicht gemessen wird (---) angezeigt

Minimale und maximale Stromwertere werden aus den aufgezeichneten Durch-
schnittstromwerten bestimmt. Wurde ein Kanal entsprechend der Konfiguration
nicht gemessen wird (---) angezeigt
144
Werte). Weiteres zu den Spannungswerten, in Klammern wird der prozentu-
