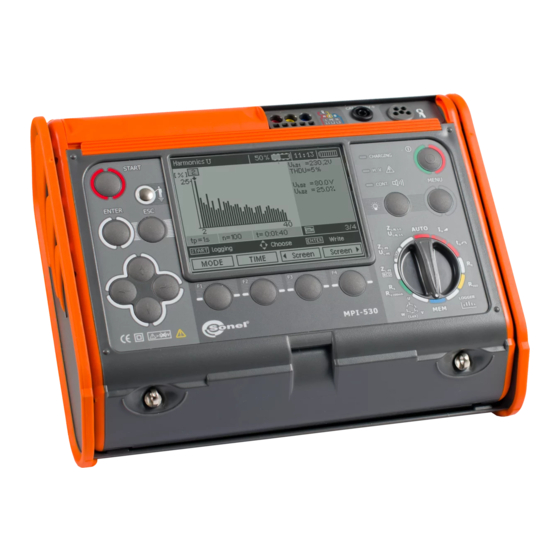

Sonel MPI-530 Bedienungsanleitung

Messgerät fur installationsparameter
Vorschau ausblenden Andere Handbücher für MPI-530:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sonel MPI-530

Inhaltszusammenfassung für Sonel MPI-530

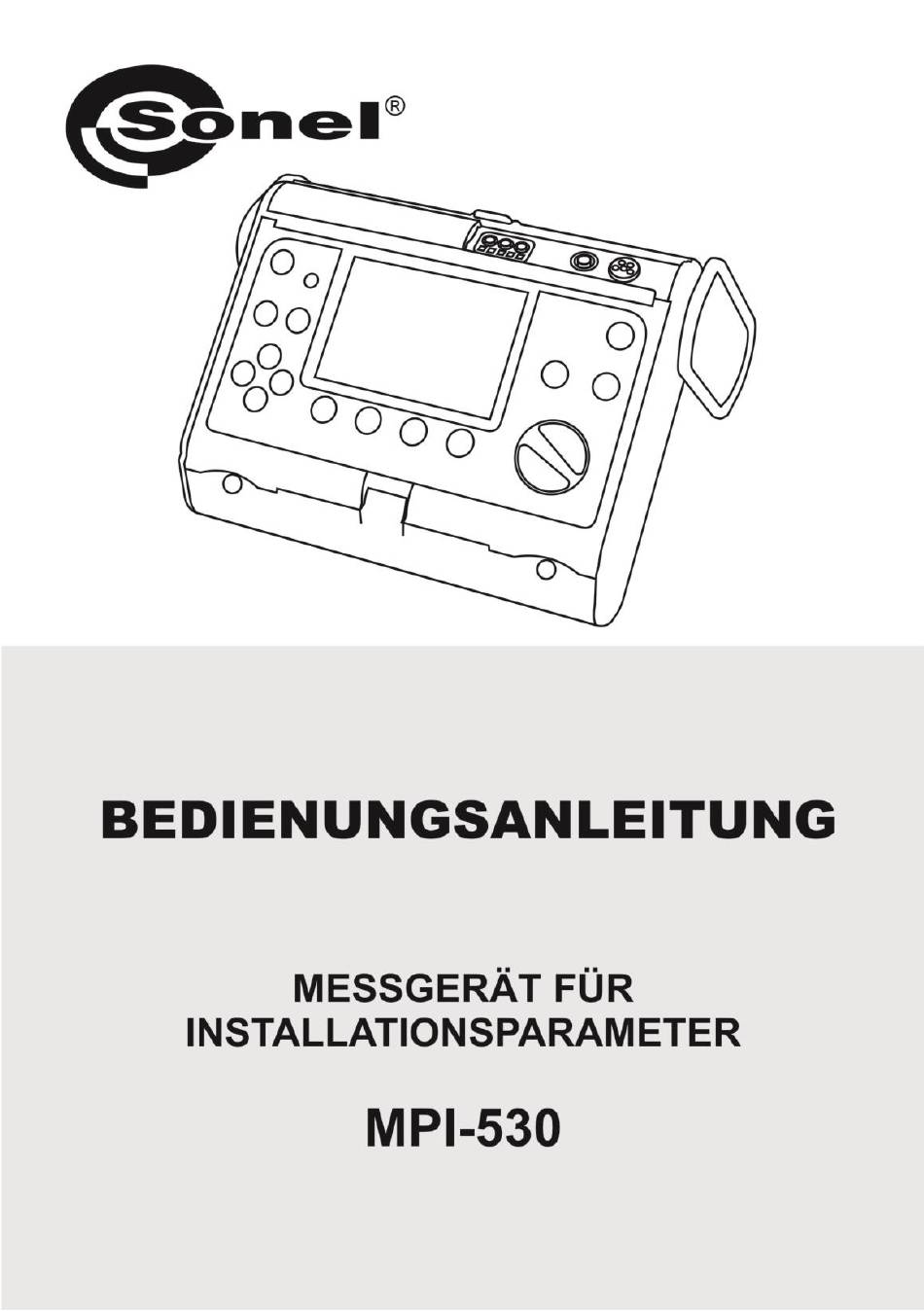

  • Seite 3 BEDIENUNGSANLEITUNG MESSGERÄT FÜR INSTALLATIONSPARAMETER MPI-530 SONEL S.A. Wokulskiego 11 58-100 Świdnica Version 1.15 07.05.2019...
  • Seite 4 Das Messgerät MPI-530 ist ein modernes Prüfgerät, das hohe Qualitätsstandards erfüllt, das einfach und sicher im Gebrauch ist. Dennoch ist es ratsam die vorliegende Bedienungsanleitung zu lesen, da dies erlaubt Messfehler zu vermeiden und eventuellen Problemen beim Gebrauch des Messgeräts vorbeugt.

  • Seite 5: Inhaltsverzeichnis

    3.7 Isolationswiderstandsmessung ................61 3.7.1 2-Pol-Strom-Messung ..................... 61 3.7.2 Messungen mit Kabeln mit UNI-Schuko-Stecker (WS-03 i WS-04) ......... 64 3.7.3 Messungen mit AutoISO-1000C ..................67 3.8 Niederspannungs-Widerstandsmessung ............... 70 Widerstandsmessung der Schutzleitungen und Ausgleichsverbindungen (mit ±200mA 3.8.1 Strom) ..........................70 MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 6 10.2.5 Zusätzliche Messunsicherheiten gemäß IEC 61557-6 (RCD) ........121 10.3 Liste der Standards, die erfüllt werden ..............122 11 Ausrüstung ....................122 11.1 Standardausrüstung ..................... 122 11.2 Zusätzliches Zubehör ................... 123 11.2.1 Zangen C-3 ........................126 11.2.2 Zangen C-6 ........................127 MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 7 11.2.3 Zangen F-1, F-2, F-3 ..................... 128 11.2.4 Zangen N-1 ........................130 12 Lage der Messgerätabdeckung ..............131 13 Hersteller....................... 131 MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 8: Sicherheit

    Benutzer darstellen.  Das Gerät MPI-530 soll ausschließlich von entsprechend qualifizierten Personen bedient werden, die die entsprechende Befugnis zur Arbeit an elektrischen Installationen besitzen. Die Verwen- dung des Messgerätes durch Unbefugte kann eine Beschädigung des Geräts zur Folge haben und eine große Gefahr für den Benutzer darstellen.

  • Seite 9: Menü

    Das Menü beinhaltet folgende Positionen:  Drahtlose Übertragung  Einstellungen für die Messungen  Einstellungen des Messgeräts  Sprachauswahl  Informationen zum Hersteller Mit den Tasten wäh- len Sie die gewünschte Position. Mit der Taste ENTER zur gewählten Option ge- hen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 10: Drahtlose Übertragung

    Wahl der richtigen Frequenz des Messsignals bei der Messung des Erdungswiderstandes notwendig. Nur eine Messung mit richtig gewählter Messfrequenz des Messsignals gewährleistet eine optimale Filtration von Interferenzen. Das Messgerät wurde entwickelt, um Störungen von 50 Hz und 60 Hz-Netzen zu filtern. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 11: Hauptergebnis Bei Der Messung Der Kurzschlussimpedanz

    Auswahl mit der Taste F4 (OK). 2.2.2 Hauptergebnis bei der Messung der Kurzschlussimpedanz Mit den Tasten das Hauptergebnis in Form des Widerstandes Z oder des zu er- wählen und wartenden Kurzschlussstroms I mit der Taste ENTER die Wahl bestätigen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 12: Einstellungen Der Messungen

    Die Einstellung ermöglicht das Einschalten des Gewünschten Messmodus RCD AUTO. Mit den den Modus einstellen, die Taste ENTER drücken. Tasten Im Standard-Modus werden die Messungen für die gewählte Form des Stroms durchgeführt, in vollem Modus für alle Stromformen für die jeweilige RCD-Art (AC, A, B, B+, F). MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 13: Auto-Inkrement Der Zelle

    Inkrement aus), mit der Taste ENTER die Auswahl bestätigen. 2.2.6 Einstellungen der Messung des Erdungswiderstandes Mit den Tasten Längeneinheit und Einheit des Ergeb- nisses wählen, mit der Taste ENTER die Auswahl markieren. Mit der Taste F4 die Auswahl bestäti- gen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 14: Kalibrierung Der C-3-Zangen

    2.2.7 Kalibrierung der C-3-Zangen 2.2.8 Einstellungen der Grenzwerte MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 15: Einstellungen Des Messgeräts

    Automatisches Abschalten  Datum und Uhrzeit  Taste Klang  Werkseinstellungen  Aktualisierung des Messgeräts  Drahtlose Kommunikation wäh- Mit den Tasten len Sie die richtige Position, mit der Tas- te ENTER zur Bearbeitung der jeweiligen Optionen gehen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 16: Lcd-Kontrast

    Die Einstellung bestimmt die Zeit bis zur Selbstausschaltung der Beleuchtung: 30s, 60s oder bis zum Ausschalten. Mit den Tasten die Zeit bis zur auto- matischen Abschaltung der Beleuchtung des Displays einstellen, mit der Taste ENTER die Auswahl bestätigen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 17: Automatisches Abschalten (Auto-Off)

    Taste ENTER die Auswahl bestätigen. 2.3.4 Datum und Uhrzeit Größe zur Einstel- Mit den Tasten lung einstellen (Tag, Monat, Jahr, Stun- de, Minute). Mit den Tasten Wert einstellen. Nach der Wahl der entspre- chenden Einstellungen drücken Sie die Taste ENTER. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 18: Taste Klang

    Anmerkungen: - Das Ausschalten betrifft die Warntonsignale U>440V, U>50V, Rbeep, PE!, die ständig aktiv sind, nicht. 2.3.6 Werkseinstellungen Um die Werkseinstellungen einzugeben (Standard) mit Tasten JA markie- ren und die Taste ENTER drücken. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 19: Programm Aktualisieren

    Bei der Programmierung darf das Messgerät nicht ausgeschaltet werden und das Kabel darf nicht getrennt werden. Vor der Aktualisierung des Programms muss von der Website des Herstellers (www.sonel.pl) das Programm zur Programmierung des Messgeräts heruntergeladen werden, auf dem Computer instal- liert werden und das Messgerät muss an den Computer angeschlossen werden.

  • Seite 20: Sprachauswahl

    Sprachauswahl Mit den Tasten gewünschte Sprache einstellen und die Taste ENTER drücken. Informationen zum Hersteller MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 21: Messungen

    Die Methode zur Einstellung der Grenzwerte ist in den Kapiteln bezüglich der Messdaten be- schrieben. Es sei darauf hingewiesen, dass für die Kurzschlussschleife der Grenzwert indirekt durch die Auswahl eines geeigneten Überstromschutzes bestimmt wird, für den die standardmäßigen Grenzwerte zugeordnet werden. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 22: Wechselspannungsmessung Und Frequenzmessung

    - Stellen Sie bitte sicher, dass Sie während der Messung auf nicht isoliertem Boden stehen, andern- falls kann das Prüfergebnis fehlerhaft sein. - Schwellenwert, bei dessen Überschreitung die Signalisierung der Überschreitung der zulässigen Spannung auf der Leitung PE ausgelöst wird, beträgt ca. 50 V. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 23: Messung Der Parameter Der Kurzschlussschleife

    L-L Einstellungen Drehschalter zur Funktionswahl auf Z L-N,L- stellen. L-N,L-L Bei der Notwendigkeit der Wahl der Länge des Kabels L, drücken Sie die Taste F1 wählen Mit den Tasten Sie die Länge des Kabels und ENTER drücken. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 24 Grundlage der eingestellten Sicherungsparameter bestimmt wird Um die Spannung zur Berechnung des erwarteten Kurzschlussstroms I nominal oder gemessen - zu wählen, drücken Sie die Taste F3 Mit den Tasten die ge- wünschte Spannung einstellen und die Taste ENTER drücken. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 25 Gerät Wärme ausgesondert wird. Das Gehäuse des Messgerätes kann sich dadurch aufwärmen. Dies ist eine normale Erscheinung und das Gerät besitzt eine Wärmeschutzsicherung. Nach ca. 15 nacheinander folgenden Messungen der Kurzschlussschleife bis zum Abkühlen des Gerätes abwar- MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 26: Zusätzliche Informationen Die Vom Messgerät Angezeigt Werden

    Sicherung und ihre Ansprechzeit. 3.4.2 Messung der Parameter der Kurzschlussschleife L-PE Einstellungen Drehschalter zur Funktionswahl auf Z L-PE stellen. Zur Not L die Taste F1 Drücken. wäh- Mit den Tasten len Sie die Länge des Kabels und ENTER drücken. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 27 Messung im Kreis L-PE Überprüfung der Wirksamkeit des Stromschlagschutzes des Gehäuses des Gerätes, im Falle: a) des Netzes TN b) des Netzes TT Das Messgerät ist für die Messung bereit. Führen Sie die Messung durch, indem SieSTART drü- cken. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 28: Messung Der Impedanz Der Kurzschlussschleife Im Kreis L-Pe, Der Durch Einen Rcd-Schalter Gesichert Ist

    Mit den Tasten len Sie die Länge des Kabels und ENTER drücken. Um die Parameter der Sicherung einzustellen, drücken Sie die Tas- te F2 Mit den Tasten Parameter der Sicherung ein- stellen und die Taste ENTER drü- cken. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 29: Der Erwartete Kurzschlussstrom

    Das Messgerät misst immer die Impedanz Z und der angezeigte Kurzschlussstrom wird er- rechnet aus der Formel: I  - gemessene Impedanz, U - Spannung abhängig von der Einstellung unter der Taste I wobei: Z gemäß der Tabelle: MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 30 Zakresy napięć U , dla których Zakresy napięć U , dla których für die der Kurz- für die der Kurz- Spannungsbereiche U Spannungsbereiche U L-N, L-L, liczony jest prąd zwarciowy liczony jest prąd zwarciowy schlussstrom berechnet wird schlussstrom berechnet wird MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 31: Erdungsmessung

    Der geprüfte Erder und die Stromelektrode und Spannungselektrode sollten sich in einer Linie befinden und in entsprechenden Abständen angeordnet sein, in Übereinstimmung mit den Regeln der Messung von Erdern. Einstellungen Drehschalter zur Funktionsauswahl auf einer Messposition auf R stellen. Um die Messmethode zu wählen drücken Sie die Taste MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 32 Um die Messspannung zu ändern, drücken Sie die Tas- te F1 wählen Sie die Mit den Tasten Messspannung und bestätigen Sie mit der Taste ENTER. Um den Grenzwert einzustellen (maximaler Wider- stand) drücken Sie F3 Mit den Tasten und ENTER den Wert des Widerstandes eingeben. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 33 Widerstand der Stromelektrode Widerstand der Spannungselektro- Der Wert der zusätzlichen Unsi- cherheit, die durch den Widerstand der Hilfselektroden beigetragen wird Das Ergebnis bleibt auf dem Bildschirm 20 Sekunden lang. Es kann erneut mit der Taste ENTER aufgerufen werden. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 34 Unsicherheit werden gemessene Werte ver- wendet). Unterbrechung im Messkreis oder die Resistenz der Mess- sonden ist höher als 60kΩ. Elektrodenwiderstand Elektrodenwiderstand im Bereichen 50 kΩ...60 kΩ. >50kΩ Unterbrochen! Die Messung wurde mit der Taste ESC unterbrochen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 35: 4-Pol-Erdungsmessung

    Der geprüfte Erder und die Stromelektrode und Spannungselektrode sollten sich in einer Linie befinden und in entsprechenden Abständen angeordnet sein, in Übereinstimmung mit den Regeln der Messung von Erdern. Einstellungen Drehschalter zur Funktionswahl auf R stellen. Um die Messmethode auszuwählen, drücken Sie die Taste F2 MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 36 Um die Messspannung zu ändern, drücken Sie die Tas- te F1 wählen Sie die Mit den Tasten Messspannung und bestätigen Sie mit der Taste ENTER. Um den Grenzwert einzustellen (maximaler Wider- stand), drücken Sie die Taste F3. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 37 ENTER die Einheit wählen. Mit der bestätigen. Taste F4 Das Messgerät ist für die Mes- sung bereit. Auf einem Display kann der Wert der Störspannung U des ge- messenen Objekts abgelesen werden. Messung Die Taste START drücken, um die Messung einzulei- ten. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 38 Kontakte: Leitung - Bananenstecker - Sonde nicht von Korrosion befallen sind oder lose sind. In den meisten Fällen ist die erreichte Genauigkeit ausreichend, aber man sollte sich immer des Wertes der Messunsicherheit, von dem die Messung betroffen ist, be- wusst sein. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 39: 3-Pol-Erdungsmessung + Zangen

    Abständen angeordnet sein, in Übereinstimmung mit den Regeln der Messung von Erdern. Die Zangen an dem geprüften Erder unter dem Anschluss der Leitung E anschließen. Einstellungen Drehschalter zur Funktionswahl auf R stellen. Um die Messmethode auszuwählen, drücken Sie die Taste F2 MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 40 Mit den Tasten markieren Sie 3P , mit der Taste ENTER bestätigen. Um die Messspannung zu ändern, drücken Sie die Tas- te F1 wählen Sie die Mit den Tasten Messspannung und bestätigen Sie mit der Taste ENTER. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 41 ENTER die Einheit wählen. Mit der bestätigen. Taste F4 Das Messgerät ist für die Mes- sung bereit. Auf dem Display ist der Wert der Störspannung U abzulesen und der Leckstromwert, der durch die Zangen fließt am geprüften Ob- jekt. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 42 (so eine Situation tritt oftmals auf, wenn die Erdung gut ausgeführt wurde, und der obere Teil der Erde trocken ist und somit eine schwache Leitfähigkeit besitzt). Dann ist das Verhältnis des Widerstandes der Sonden zum gemessen Erdungswiderstand sehr groß und die davon abhängige MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 43: Erdungsmessung Mithilfe Der 2-Zangenmethode

    3.5.4 Erdungsmessung mithilfe der 2-Zangenmethode Die 2-Zangenmessung wird dort eingesetzt, wo Elektroden, die in die Erde gesteckt werden, nicht verwendet werden können. ACHTUNG! Die 2-Zangenmessung kann nur bei der Messung von Mehrfacherdungen ver- wendet werden. Geprüfte Erdung MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 44 Drehschalter zur Funktionswahl auf R stellen. Um die Messmethode auszuwählen, drücken Sie die Taste F2 Mit den Tasten markieren Sie 1 2, mit der Taste ENTER bestätigen. Um den Grenzwert einzustellen (maximaler Wider- stand) drücken Sie F3 MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 45 Taste F4 Das Messgerät ist für die Mes- sung bereit. Auf dem Display kann der Wert des Leckstroms, der durch die Klemmen fließt abgelesen wer- den. Messung Die Taste START drücken, um die Messung einzulei- ten. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 46 >50V! und ein Dauertonsignal  wird nicht zugelassen. Mess-Klemmenspannung größer als 24 V, aber kleiner als 50V, die Messung wird nicht zugelassen. Das Störsignal ist zu hoch - das Ergebnis kann mit zusätz- STÖRUNG! lichen Unsicherheiten belastet sein. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 47: Messung Von Erdungswiderstand

    4 in die Erde eingeschlagene Sonden, in einer Linie und in gleichen Abständen sind an das Messgerät gemäß der folgenden Zeichnung anzuschließen. Einstellungen Drehschalter zur Funktionswahl auf R stellen. Um die Widerstandsmessung auszuwählen, drücken Sie die Taste F2 MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 48 Um die Messspannung zu ändern, drücken Sie die Tas- te F1 wählen Sie die Mit den Tasten Messspannung und bestätigen Sie mit der Taste ENTER. Um einen Grenzwert (maximaler Widerstand) einzustel- len, drücken Sie die Taste F3 MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 49 Das Messgerät ist für die Mes- sung bereit. Auf einem Display kann der Wert der Störspannung U des ge- messenen Objekts abgelesen werden. Messung Drücken Sie die Taste START, um zum Auswahlmo- dus der Entfernungen zwischen den Sonden zu ge- langen. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 50 80cm lange Sonde verwenden. Es ist auch ratsam die Prüfkabel zu überprüfen - ob die Isolie- rung nicht beschädigt ist und ob die Kontakte: Leitung - Bananenstecker - Sonde nicht von Korrosion befallen sind oder lose sind. In den meisten Fällen ist die erreichte Genauigkeit ausreichend, aber MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 51: Messung Der Parameter Von Fehlerstromschutzschaltern Rcd

    3.6.1 Messung des Auslösestroms RCD Einstellungen Drehschalter zur Funktionswahl auf stellen. drücken Die Taste F1 zur Auswahl I gehen. n Durch Drücken der Taste F2 zur Auswahl der Stromform gehen. Durch Drücken der Taste F3 zur Auswahl der RCD- Art gehen. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 52 Durch Drücken der Taste F2 zur Auswahl des Messmodus gehen. Mit den Tasten wird die entsprechende Po- sition markiert und mit der Taste ENTER bestätigt. Messung Verbinden Sie das Gerät mit der Installation gemäß der Zeichnung. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 53 Auf der Rechten Seite des Ergebnisses bedeutet es einen Ausfall des RCD-Schalters Kein Nullleiter für konstanten und pulsierenden I nicht vorhan- mit Un- Δn terlage. Weitere Angaben entsprechen der Messung einer Kurzschlussschleife (die ersten 7 Positionen der Tabelle in Pkt. 3.4.1). MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 54: Messung Der Ansprechzeit Des Rcd

    Durch Drücken der Taste F2 zur Auswahl der RCD- Art gehen. Durch Drücken der Taste F3 in die Auswahl des Messmodus gehen. Mit den Tasten wird die entsprechende Position markiert und mit der Taste ENTER bestätigt. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 55: Automatische Messung Der Parameter Der Rcd

    Ansprechstroms I und des Erdungswiderstandes R gibt es die Möglichkeit der automatischen Messung des Widerstands der Schleife Z RCD gemäß L-PE der Methode, die in Pkt. 3.4.3 beschrieben wurde. In diesem Modus ist es nicht nötig die Messung MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 56 Drücken der Taste START und den RCD einschalten nach jedem Auslösen. MPI-530 bietet die Möglichkeit, dass im Hauptmenü zwei AUTO-Modi ausgewählt werden: - Voller Modus: Messung aller Formen von Strom für den jeweiligen RCD (AC, A, B, B+, F), - Standardmodus: Messung der gewählten Form des Stroms.
  • Seite 57 Taste ENTER bestätigt. Im Falle der Auswahl der Sicherung mit den Tasten wird der Parameter gewählt mit den Tasten dient zur Auswahl des Wertes. Messung Verbinden Sie das Gerät mit der Installation gemäß der Zeichnung. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 58 Messung deuten). Die Messung wird auf dem Fortschrittsbalken darge- stellt: unten – der gesamte Zyk- lus, oben – Messung Z L-PE und der RCD-Parameter. Ergebnis ablesen. Mit den Tasten F3 und F4 wer- den die angezeigten Ergebnisgruppen gewechselt. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 59: Standard-Modus

    Das Ergebnis kann gespeichert werden (siehe Punkt4.2), oder Sie können die Taste ESC drücken, und zur Spannungs- und Frequenzanzeige zurückkehren. - Weitere Anmerkungen und Informationen wie für die Messung I und Z L-PE 3.6.3.2 Standard-Modus Einstellungen Drehschalter zur Funktionswahl auf AUTO stel- len. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 60 RCD)). L-PE Mit den Tasten wird die entsprechende Po- sition markiert und mit der Taste ENTER bestätigt. Im Falle der Auswahl der Sicherung mit den Tasten wird der Parameter gewählt mit den Tasten wird der Wert ausgewählt. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 61 Schalters und schalten Sie ihn nach jedem Auslösen ein, bis die Messungen abgeschlossen sind (eine längere Pause kann auf das beenden der Messung deuten). Die Messung wird auf dem Fortschrittsbalken darge- stellt: unten – der gesamte Zyklus oben – Messung Z L-PE und der RCD-Parameter. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 62 Ergebnis ablesen. Mit den Tasten F3 und F4 wer- den die angezeigten Ergebnisgruppen gewechselt. Anmerkungen: - Anmerkungen wie in Punkt 3.6.3.1. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 63: Isolationswiderstandsmessung

    Das gemessene Objekt darf nicht unter Spannung stehen. 3.7.1 2-Pol-Strom-Messung Einstellungen Drehschalter zur Funktionswahl auf R stellen. Um die Messspannung zu ändern, drücken Sie die Tas- te F1 wählen Sie die Mit den Tasten Messspannung und bestätigen Sie mit der Taste ENTER. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 64 ENTER den Wert des Widerstandes eingeben. Mit den Tasten ENTER die Einheit wählen. Mit der bestätigen. Taste F4 Das Messgerät ist für die Messung bereit. Auf einem Display kann der Wert der Störspannung abgelesen wer- den. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 65 Sie die Taste ENTER bei gleichzeitig ge- drückter Taste START . Um die Messung in diesem Modus zu unterbrechen, drücken Sie erneut die Taste START. Das Display während der Messung mithilfe der Tas- te ENTER. Ergebnis ablesen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 66: Zusätzliche Informationen Die Vom Messgerät Angezeigt Werden

    Anmerkungen: Bei der Messung des Isolationswiderstands tritt auf den Kabelendungen des Messgeräts MPI-530 eine gefährliche Spannung von bis zu 1kV auf. Die Messkabel dürfen vor Abschluss der Messungen nicht getrennt werden und der Schalter darf nicht umgestellt werden. Dies birgt die Gefahr eines Strom- schlages und verhindert die Entladung des Objekts.
  • Seite 67 Messungen korrekt anzeigt. Hinweis: der Modus (L+N)(PE) bewirkt den Kurzschluss der Leitungen L und N in der geprüften Buchse. Mit den Tasten zur Auswahl der zweiten Parametergruppe gehen. Durch Drücken der Taste F3 zur Einstellung des minimalen Widerstands gehen. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 68 Spannung am Objekt angezeigt, und die Messung wird blockiert. Das Display während der Messung. Das Symbol des gemesse- nen Widerstandes und der Fortschrittsbalken der Mes- sung werden angezeigt. Der untere Balken zeigt den % des Fortschritts der gesamten Messung an. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 69: Messungen Mit Autoiso-1000C

    Durch Drücken der Taste F1 zur Auswahl der Messspannung U gehen. Durch Drücken der Taste F2 zur Auswahl der Ka- belart gehen (3-, 4- oder 5- Leiter). Durch Drücken der Taste F3 in die Auswahl der ein- zelnen Messung gehen. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 70 Position markiert und mit der Taste ENTER bestätigt. Mit den Tasten zur Auswahl der zweiten Parametergruppe gehen. Durch Drücken der Taste F3 zur Einstellung des minimalen Widerstands gehen. Mit den Tasten und ENTER den Wert des Widerstandes eingeben. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 71 Zuerst wird eine Prüfung der Spannungen auf den einzelnen Leitungen durchgeführt. Falls eine der Spannungen den zugelassenen Wert über- schreitet, wird das Symbol dieser Spannung mit “!” (zB. !) angezeigt, und die Messung wird unterbrochen. N-PE Ergebnisse ablesen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 72: Niederspannungs-Widerstandsmessung

    - Weitere Anmerkungen und Meldungen, wie in Punkt 3.7.1. Niederspannungs-Widerstandsmessung 3.8.1 Widerstandsmessung der Schutzleitungen und Ausgleichsverbindun- gen (mit ±200mA Strom) Einstellungen Drehschalter zur Funktionswahl auf R ±200mA stellen. Durch Drücken der Taste F1 zur Auswahl des Messmo- dus gehen. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 73 Sie ±200mA und mit der Taste ENTER bestä- CONT tigen. Durch Drücken der Taste F3 zur Einstellung des ma- ximalen Widerstandes gehen. Mit den Tasten und ENTER den Wert des Widerstandes eingeben. bestätigen. Mit der Taste F4 MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 74 Das Messgerät muss unverzüglich vom Objekt getrennt werden. Zusätzliche Informationen die vom Messgerät angezeigt werden Auf dem gemessenen Objekt befindet sich eine Stör- spannung. Die Messung ist möglich, jedoch mit zu- STÖRUNG! sätzlicher Messunsicherheit, die in den technischen Daten angegeben wird. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 75: Widerstandsmessung

    3.8.2 Widerstandsmessung Einstellungen Drehschalter zur Funktionswahl auf R ±200mA stellen. Durch Drücken der Taste F1 in die Auswahl des Messmodus gehen. Mit den Tasten markieren Sie R mit der Taste ENTER bestätigen. Messung Messgerät an das Objekt anschließen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 76: Der Widerstandsausgleich Der Prüfkabel

    Um den Einfluss des Widerstands der Prüfkabel auf das Messergebnis zu eliminieren, kann ein Ausgleich durchgeführt werden (automatische Nulleinstellung). Zu diesem Zweck haben die Funktio- nen R und R die Subfunktion AUTOZERO. ±200mA drücken. Die Taste F2 Führen Sie die auf dem Display angezeigten Befehle aus. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 77: Prüfen Der Phasenfolge

    Um den Widerstandsausgleich der Prüfkabel zu entfernen (zur Werkskalibrie- rung zurückzukehren) sollten die genannten Schritte befolgt werden, aber bei getrennten Prüfkabeln. Prüfen der Phasenfolge, Einstellungen Drehschalter zur Funktionswahl auf stellen. drücken. Die Taste F1 Mit den Tasten PHASENSEQUENZ wählen, mit der Taste ENTER bestätigen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 78: Überprüfung Der Drehrichtung Des Motors

    Uhrzeiger- Spannungen. sinn: Phasense- quenz korrekt, der Pfeil bewegt Signalisierung der Anwe- sich in entgegen- senheit der jeweiligen gesetzter Richtung: Phasen. Phasensequenz falsch. 3.10 Überprüfung der Drehrichtung des Motors Einstellungen Drehschalter zur Funktionswahl auf stellen. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 79 Die Taste F1 DREHFELD wäh- Mit den Tasten len, bestätigen mit der Taste ENTER. Messung Verbinden Sie das Gerät mit dem Motor gemäß der Zeichnung. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 80: Beleuchtungsmessung

    Drehschalter zur Funktionswahl auf stellen. Messung Optische Sonde anschließen. Das Messgerät wechselt in dem Lichtmes- sungsmodus. Einstellungen Wenn die Sonde bei der Prüfung der Pha- sensequenz oder Drehrichtung des Motors an- geschlossen war, drücken Sie die Taste F1 MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 81 LUXOMETER wäh- Mit den Tasten len, mit der Taste ENTER bestätigen. Durch Drücken der Taste F3 zur Einstellung der mi- nimalen Beleuchtung gehen. Mit den Tasten und ENTER den Beleuchtungswert eingeben. Mit bestätigen. der Taste F4 MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 82: Recorder. Messung Und Aufzeichnung Des Stroms, Spannung, Leistung, Cosφ, Des Koeffizienten Pf, Der Oberschwingungen Und Thd

    Leistung, cosφ, des Koeffizienten PF, der Oberschwingungen und THD Einstellungen Drehschalter zur Funktionswahl auf LOGGER stellen. Im MENÜ (Punkt 2.2.3) die Nennspannung und Frequenz des Netzes wählen. Diese Spannung dient zur Berechnung der Abweichung der ge- messenen Spannung in [%] von dem Nennwert. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 83 Auswahl der An- zahl der Proben gehen, mit den Tasten die Anzahl der Proben einstellen die Re- aktionszeit wird berechnet auf Grundlage der Abtastrate und der Anzahl der Proben. Mit der Taste F4 zum Messdisplay ge- hen. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 84 Taste F3 zur Auswahl der Zangen gehen. Mit den Tasten wird die Zangenart gewählt, mit der Taste ENTER wird die Auswahl bestätigt. Messung Schließen Sie das Gerät gemäß der Zeichnung an (Beispiel der Auf- zeichnung auf dem Motor). MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 85 Mit den Tasten F3 und F4 werden die angezeigten Gruppen der Ergebnisse gewech- selt. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 86 - Aufgrund der Energiesparsamkeit zeigt das Messgerät Informationen nur 30 S ab dem Start an, da- nach wechselt es in den Energiesparmodus (der Bildschirm wird ausgeblendet, jede Sekunde blinkt eine grüne LED). Das Messgerät wird aus dem Sleep-Modus durch Drücken einer beliebigen Taste geweckt. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 87: Speicherung Der Messergebnisse

    Verbindungsstücke, die auf die Möglich- Bezeichnungen der keit der Bewegung zwischen den Ikonen Funktionstasten hinweisen Objekt ohne Subobjekt Laufende Nummer / Objekt-Symbol die Gesamtzahl der Objekte Symbol der Messstelle und deren Anzahl (für dieses Objekt) MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 88 Modus der Eintra- gung des Namens On-Screen-Tastatur Um Buchstaben zu erhalten platzieren Sie den Kursor auf Shift und drücken Sie die Taste ENTER. Um Sonderzeichen zu erhalten platzieren Sie den Kursor auf ALT und drücken Sie die Taste ENTER. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 89: Speicherung Der Messergebnisse

    Serie von Messungen, die in denselben Zellen gespeichert werden können, wie die vorherigen. Speicherung der Messergebnisse Nach der Messung drücken Sie bitte die Taste ENTER. 4.2.1 Eingabe der Ergebnisse, ohne den Ausbau der Speicher-Struktur Erneut ENTER drücken. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 90 ESC, um zur Anzeige der Spei- cherstruktur zurückzukehren. oder Beim Versuch in einer besetzten Zelle Daten zu speichern, erscheint eine Warn- meldung: Drücken Sie ENTER, um das Ergebnis zu über- schreiben, oder ESC, um abzubrechen. oder MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 91: Erweiterung Der Speicher-Struktur

    Drücken Sie die Taste ESC, um zur Erstellung der Objekte zu gehen. Durch Drücken der Taste wird der Cursor auf Klient 1 eingestellt. Mit den Tasten kann man zu den weiteren Kunden gelangen (1 - 10) . MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 92 Daten bestätigt und es wird zum Display Mit der Taste F4 zurückgekehrt. aus Schritt Auf diese Weise können alle Daten des Kunden eingegeben werden. werden die Daten bestätigt und es wird zum Display Mit der Taste F4 zurückgekehrt. aus Schritt MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 93 Durch Drücken der Taste F1 können weitere Namen zur Liste hinzuge- fügt werden (bis zu 99 Positionen), und mit der Taste F2 können Positi- onen gelöscht werden. bestätigen Sie den Namen, der auf dem Display er- Mit der Taste F4 scheint. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 94 Geben Sie den Namen des Messpunktes ein, ähnlich wie im Falle des Objektna- mens. Die Taste ENTER drücken, um das Ergebnis im Speicher zu hinterlegen. Nach dem Zugriff auf den Speicher kann die Struktur des Speichers erweitert werden, durch Hin- zufügen von neuen Objekten und Unterobjekten gemäß der Anforderungen. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 95 - Das Entfernen von Objekten und Subobjekten ist nur möglich im Modus zum Durchsuchen des Speichers. - Die Änderung des Namens des Objekts, Subobjekts oder der Messung ist im Modus zum Durchsu- chen des Speichers möglich oder nach Zugriff auf den Speicher nach der Messung. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 96: Speicher Durchsuchen Und Bearbeiten

    Objekten und Subobjekten auf den vorhandenen Verbindungsstücken navigieren. Mit der Taste F1 kann der Name des Objekts (Subobjekts) bearbeitet werden. Mit der Taste F2 kann das jeweilige Objekt (Subobjekt) ent- fernt werden, zusammen mit allen gespeicherten Ergebnissen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 97: Durchsuchen Des Recorderspeichers

    Ergebnissen. Mit den Tasten F3 und F4 werden die jeweiligen Ergebnisar- ten des jeweiligen Messpunkts angezeigt. Durchsuchen des Recorderspeichers Drehschalter zur Funktionswahl auf MEM stel- len. “LOGGER- Mit den Tasten SPEICHER DURCHSUCHEN” markieren. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 98 Ergebnisse der nachfolgenden Messun- gen angezeigt. Mit der Taste F1 kann die jeweilige Messung entfernt werden, zu- sammen mit allen gespeicherten Ergebnissen. Mit den Tasten F3 und F4 werden die jeweiligen Ergebnisse der jeweiligen Messung angezeigt. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 99 Die Taste ENTER drücken. Nummer des Displays mit Ergebnissen / Anzahl aller Displays mit Ergebnissen. Statistische Werte der Span- nung und des Stroms. Mit den Tasten F3 und F4 werden die jeweiligen Ergebnisse der jeweiligen Aufnahme angezeigt. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 100 Jetzt können weitere Proben mithilfe der Tasten gewählt werden und ähnlich bei der Anzeige weiterer Displays. Während der Anzeige der Harmonischen mit den Tasten kann die Harmonische gewählt werden, die als Zahlenwert auf der rechten Seite des Displays angezeigt werden soll. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 101: Löschen Des Speichers

    Löschen des Speichers Drehschalter zur Funktionswahl auf MEM stel- len. “SPEICHER Mit den Tasten LÖSCHEN” markieren. Die Taste ENTER drücken. Löschen des Spei- Mit den Tasten chers der Messergebnisse oder Recorders wählen. Die Taste ENTER drücken. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 102: Datenübertragung

    Zur Zusammenarbeit des Messgerätes mit einem Computer ist ein USB-Kabel oder Bluetooth- modul und die entsprechende Software notwendig, die mit dem Messgerät geliefert werden. Die Software kann mit vielen Geräten der Firma SONEL S.A., die über eine USB-Schnittstelle verfügen. Detaillierte Informationen finden Sie beim Hersteller oder bei Vertragshändlern.
  • Seite 103 Geben Sie innerhalb dieser Zeit auf der Tastatur die PIN des Messgeräts ein und drücken Sie die Taste ENTER, die sich ebenfalls auf der Tastatur befindet. Hinweis: der PIN-Code kann im MENÜ → Funk Übertragung → PIN-CODE ÄNDERN abgelesen werden. Der Aufbau einer Verbindung kann auf folgende Weise ausgehen: MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 104 Liste der verfügbaren Geräte immer als erste angezeigt und ist zusätzlich mit dem Symbol "V" ge- kennzeichnet. Es gibt eine zusätzliche Option für sie "F2 - Trennen". Die Trennung hat zur Folge die Entfernung der Paarung für das jeweilige Gerät, und somit kann keine Verbindung automatisch her- gestellt werden. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 105: Automatisch Erstellung Einer Verbindung

    Moduls. 2. Schalten Sie das Messgerät ein und stellen Sie den Funktionsschalter auf MEM 3. Auf dem PC wechseln Sie in den Bluetooth-Modus, wählen Sie das Gerät MPI-530 und bauen Sie eine Verbindung auf. 4. Wenn der Verbindungsaufbau erfolgreich war, erscheint auf dem Messgerät folgende Ansicht: 5.

  • Seite 106: Stromversorgung Des Messgeräts

    Überwachung der Versorgungsspannung Der Ladezustand der Batterien (Akkus) wird laufend durch das Symbol, dass sich in der oberen rechten Ecke des Displays befindet, angezeigt: Die Batterien (Akkus) sind geladen. Die Batterien (Akkus) sind entladen. Die Batterien (Akkus) sind leer. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 107: Wechseln Der Batterien (Akkus)

    Funktion Z und RCD blockiert. Wechseln der Batterien (Akkus) Das Messgerät MPI-530 wird über das Akkupack SONEL NiMH 9,6V versorgt. Der Betrieb mit vier LR14 Batterien ist auch möglich. Das Ladegerät ist im Messgerät integriert und arbeitet nur mit dem dafür vorgesehenen Akku- pack.

  • Seite 108: Ladung Der Akkus

    Der Abschluss des Ladevorganges wird durch die Anzeige der folgenden Meldung signali- siert: Der Akku ist voll geladen. Um das Gerät auszuschalten, sollte die Stromversorgungsstecker des Ladegeräts getrennt werden. Meldungen über den Verlauf Betriebsart des Ladevorgangs Ladezustand der Akkus die sich verändernde Füllung symbolisiert den Ladevorgang. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 109: Allgemeine Verwendungsvorschriften Für Nimh-Akkus

    - Akkus sollten an einem kühlen, trockenen, gut belüfteten Platz gelagert und vor direkter Sonnenein- strahlung geschützt werden. Die Umgebungstemperatur für langfristige Lagerung soll unter 30 Grad Celsius gehalten werden. Wenn die Akkus für eine lange Zeit bei hoher Temperatur gelagert werden, können die ablaufenden chemischen Prozesse ihre Lebensdauer verkürzen. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 110: Reinigung Und Pflege

    Nichtgebrauch des Messgeräts sollten die Batterien oder Akkus aus dem Messge- rät entfernt werden,  um die Tiefentladung des Akkus infolge einer längerer Lagerung zu vermeiden, sollen die Akkus von Zeit zu Zeit wieder aufgeladen werden. MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 111: Demontage Und Entsorgung

    Auflösung Bereich Unsicherheit * 0,0 mA...99,9 mA 0,1 mA (5% w.m. + 3 Ziffern) 100 mA...999 mA 1 mA 1,00 A...9,99 A 0,01 A (5% w.m. + 5 Ziffern) 10,0 A...99,9 A 0,1 A 100 A...999 A MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 112: Auflösung

    * - Für Zangen C-3, für C-6 -10 A, für Zangen der Serie F bis 3000 A. ** - Es sollte zusätzlich die Unsicherheit der Stromzangen berücksichtigt werden.  Zusätzlich angezeigte Werte h02…h40 als Prozentsatz h01 (do 999%).  Die Komponente DC wird nicht gemessen. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 113 Anzeige der Resistenz der Kurzschlussschleife R und der Reaktanz der Kurzschlussschleife Grundlegende Auflösung Anzeigebereich Unsicherheit (5 % + 0,05  des Wertes 0 ..19,999  0,001   <20  Berechnung und Anzeige für den Wert Z MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 114 0,055 A …1,999 A 0,001 A 2,00 A...19,99 A 0,01 A Berechnung aufgrund der 20,0 A...199,9 A 0,1 A Unsicherheit für die Kurz- 200 A...1999 A schlussschleife 2,00 kA...19,99 kA 0,0 1kA 20,0 kA …40,0 kA 0,1 kA MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 115 1000*             1000         1000 * - Gilt nicht für U = 110 V, 115 V und 127 V MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 116 ..1,4 x I n n 300 mA 105 mA..420 mA 1 mA 500 mA 175 mA..700 mA  Möglichkeit der Messung für positive oder negative halbe Perioden des erzwungenen Leckstroms  Dauer des Durchflusses des Messstroms....... max. 3200 ms MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 117 0 V...100 V Ziffern) Selektive Zangenmessung der Erdung Grundlegende Auflösung Bereich Unsicherheit * 0,00 ...9,99  0,01  10,0 ...99,9  0,1  ±(8 % w.m. + 4 100 ...999  1  Ziffern) 1,00 k..1,99 k 0,01 k MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 118 0,1  (3% w.m. + 3 Ziffern) 200 ...1999  1   Spannung bei geöffneten Klemmen: 4V…9V  Ausgangsstrom> 8 mA  Tonsignal für den gemessenen Widerstand < 30 ± 50%  Der Widerstandsausgleich der Prüfkabel MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 119  (4% w.m. + 6 Ziffern) 1,00 G...9,99 G 0,01 G  Messspannungen: 50 V, 100 V, 250 V, 500 V i 1000 V  Genauigkeit der Spannung (Robc []  1000*U [V]): -0 % +10 % ab des eingestellten Wer- MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 120 Klasse der Sonde B Messbereiche der Sonde LP-10A Spectral Grundlegende Auflösung [lx] Bereich [lx] Unsicherheit Unsicherheit 0...3,999 0,001 4,00...39,99 0,01 40,0...399,9 (2 % w.m. + 5 Ziffern) f1<2 % 400...3999 4,00 k…39,99 k 0,01 k 40,0 k…399,9 k 0,1 k MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 121 Sicherungsgrad des Gehäuses gemäß EN 60529 ..............IP54 d) Stromversorgung des Messgeräts ..........................Alkaline-Batterien 4x1,5V LR14 (C) oder Akkupack SONEL NiMH 4,8V 4,2Ah e) Parameter des Batterieladegerätes ........... 100 V…240 V, 50 Hz…60 Hz Abmessungen ..................288 mm x 223 mm x 75 mm g) Gewicht des Messgeräts mit Batterien ................

  • Seite 122: Zusätzliche Daten

    Kennzeichnung Lage Versorgungsspannung 0 % für 50 V Temperatur 0 °C...35 °C ±2 Ziffern für 25 V Serielle Störspannung ±(6,5 % + 5 Ziffern) Elektrodenwiderstand 2,5 % Frequenz 99 %..101 % f Netzspannung 85 %..110 % U MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 123: Zusätzliche Messunsicherheiten Gemäß Iec 61557-6 (Rcd)

    [Ω] ist der resultierende Wert des Widerstandes des Mehrfacherders. wird, und R 10.2.5 Zusätzliche Messunsicherheiten gemäß IEC 61557-6 (RCD) Kennze- Größe die Einfluss hat Zusätzliche Messunsicherheit ichnung Lage Versorgungsspannung Temperatur 0 °C...35°C Elektrodenwiderstand Netzspannung 85 %..110 % U MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 124: Liste Der Standards, Die Erfüllt Werden

    EN 61326-2-2:2006 EN ISO 9001:2009/AC:2009 11 Ausrüstung 11.1 Standardausrüstung Zur Standardausstattung der Kamera, die vom Hersteller geliefert wird, gehören:  Messgerät MPI-530 – WMPLMPI530  ein Satz Prüfkabel: Uni-Schuko-Kabel mit Messauslöser (Kat. III 300 V) – WS-03 – WAADAWS03  ...

  • Seite 125: Zusätzliches Zubehör

    WAPRZ005REBB WACEGC6OKR  Kabel mit Bananensteckern 5 m (10 m - , 20 m - WAPRZ010REBB WAPRZ020REBB  C-6-Zangen WAADAAGT16P – 5-Leiter-Version WACEGC3OKR WAADAAGT16C – 4-Leiter-Version  Adapter AGT-16P oder C (16A) für 3-  C-3-Zangen Phasenbuchsen MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 126 (F-2 WACEGF2OKR Buchsen F-3 Ø 13 cm WACEGF3OKR) WAADALP1KPL – Set für MPI-530 WAADALP10BKPL – Set für MPI-530 WAADALP1 – nur Sonde mit Stecker PS/2 WAADALP10B – nur Sonde mit Stecker PS/2 WAADAWS06 – nur Adapter WS-06 mit Buchse WAADAWS06 – nur Adapter WS-06 mit Buchse...
  • Seite 127 WAADATWR1J WAADAAGT32T  Adapter AGT-32T (32A) für Einphasen- Industriebuchsen  TRW-1J-Adapter zum Testen der RCD- Schalter WAADAMKZ – Set für MPI-530 WAADAMK – nur Tastatur WAFUTS4 – nur Etui für Tastatur WAPOJ1  Batteriebehälter LSWPLMPI530  Mini-Bluetooth-Tastatur mit Etui ...

  • Seite 128: Zangen C-3

    11.2.1 Zangen C-3 Die Zangen C-3 dienen zur Wechselstrommessung in Installationen mit kleiner und mittlerer Leis- tung. Als Sonderausstattung zu den Geräten der Firma SONEL S.A. Sie arbeiten zusammen mit den Erdwiderstandsmessgeräten der Serie MRU und den Multifunktions-Messgeräten MPI. Das Ausgangssignal wird über eine 1,5m lange Leitung geführt, die mit einem entsprechendem Stecker ausgerüstet ist, der in die Buchse des Messgeräts passt.

  • Seite 129: Zangen C-6

    Die Zangen C-6 sind für die Messung von Wechselstrom mit einer Frequenz von 10kHz im Be- reich 10mA…10A bestimmt. Als Sonderausstattung zu den Geräten der Firma SONEL S.A. Sie ar- beiten zusammen mit den Netzqualitätsmessgeräten der Serie PQM und den Multifunktions- Messgeräten MPI.

  • Seite 130: Zangen F-1, F-2, F-3

    Die flexiblen Zangen (Rogowski-Spule) F-1, F-2 und F-3 sind für die Messung von Wechselstrom mit einer Frequenz von 10kHz im Bereich von 1A…3000A bestimmt. Als Sonderausstattung zu den Geräten der Firma SONEL S.A. Sie arbeiten zusammen mit den Netzqualitätsmessgeräten der Serie PQM und den Widerstandsmessgeräten der Serie MRU.
  • Seite 131 Länge der Leitung der Zangen ....................2m Betriebstemperatur ....................–20C…+80C k) Qualitätsstandard ....Bearbeitung, Entwurf und Herstellung gemäß ISO 9001, ISO 14001, PN-N-18001 das Produkt erfüllt die EMV-Anforderungen gemäß der Normen ................................EN 61000-6-3 und EN 61000-6-2 MPI-530 – BEDIENUNGSANLEITUNG...

  • Seite 132: Zangen N-1

    11.2.4 Zangen N-1 Die Zangen N-1, Sonderausstattung zu den Geräten der Firma SONEL S.A. arbeiten zusammen mit den Erdwiderstandsmessgeräten der Serie MRU als Senderzangen bei einer Zweizangenmes- sung. Das Ausgangssignal wird durch zwei Bananenstecker geleitet. Überlastungen: I  1000A 1000A  I  1200A...

  • Seite 133: Lage Der Messgerätabdeckung

    Hersteller des Geräts, von dem der Garantie- und Nachgarantieservice geführt wird, ist: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl Hinweis: Zur Durchführung der Reparaturarbeiten ist nur der Hersteller befugt. MPI-530 – BEDIENUNGSANLEITUNG...
  • Seite 134 BEMERKUNGEN MPI-530 – BEDIENUNGSANLEITUNG...
