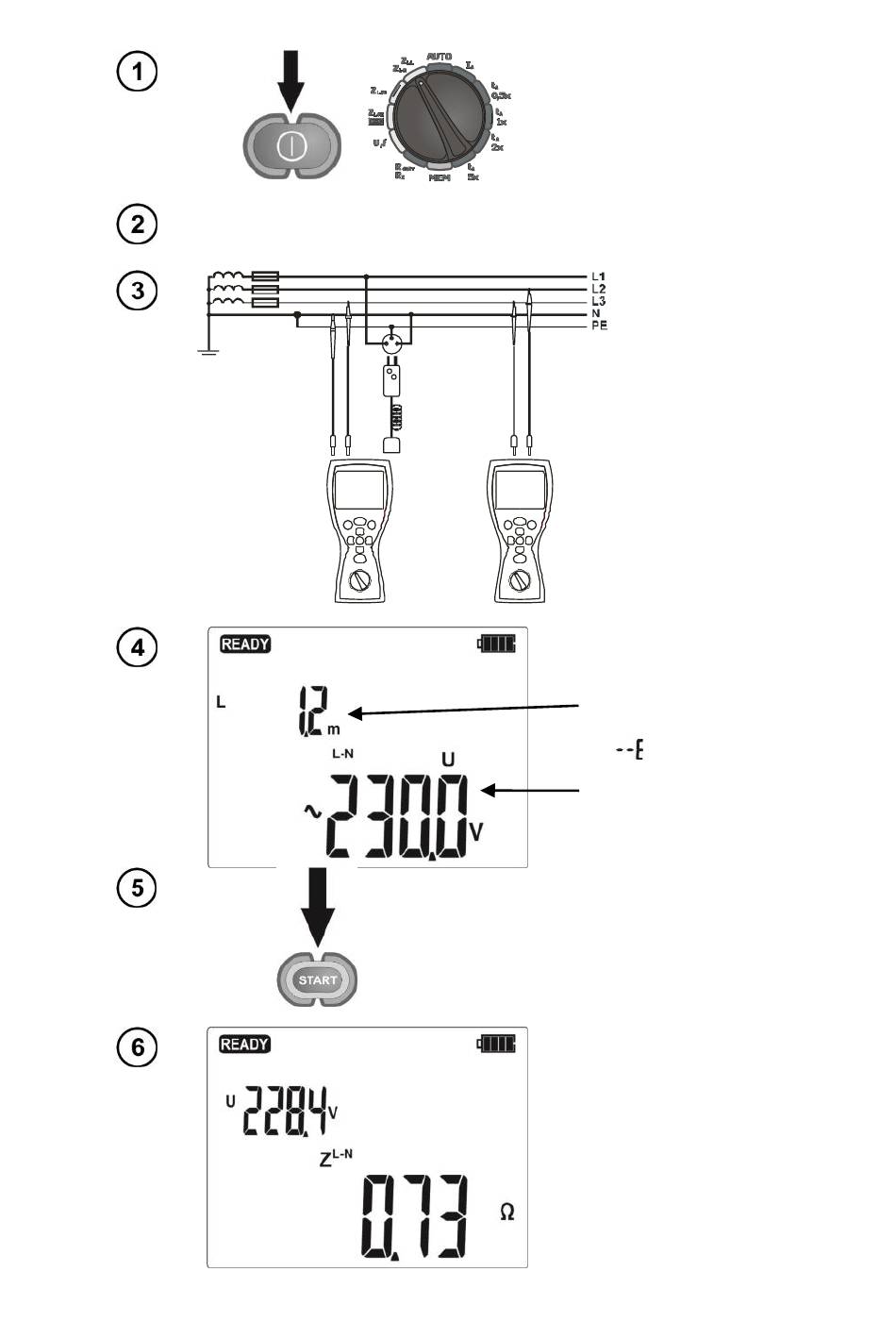

2.7.3 Messung der Kurzschlussschleifenparameter im Kreis L-N und L-L

In Abhängigkeit vom Bedarf ist die Länge der Leitung gem. Punkt
2.6.1 auszuwählen.
N L
a)
MPI-502 – BEDIENUNGSANLEITUNG
oder
N L
b)
Die Messung durchführen – die
START-Taste drücken.
Messgerät einschalten.
Drehschalter der Funk-
tionswahl in die Positi-
on Z Z einstellen.
L-L L-N
Die Messleitun-
gen gemäß
Zeichnung an-
schließen:
a) für die Mes-
sung im Kreis L-
N oder
b) für die Mes-
sung im Kreis L-
L
Das Messgerät ist zur
Messung bereit.
Länge der Phasenlei-
tung L oder das Sym-
bol .
U oder U Span-
L-N L-L
nung
Hauptmessergebnis ab-
lesen: Impedanz der
Kurzschlußschleife Z
sowie die Netzspan-
nung im Moment der
Messung.
S
11
