2.5.5 Messung der Impedanz der Kurzschlussschleife im Kreis L-PE, der
durch einen RCD-Schalter gesichert ist
Das Messgerät MZC-306 ermöglicht die Impedanzmessungen der Kurzschlussschleife, ohne Än-
derungen in Netzen mit Wechselstromschaltern, mit einem Nennstrom von mehr als 30mA, durchfüh-
ren zu müssen.
Weitere Probleme bei der Messung sind analogisch zu denen, die für den Kreis L-PE beschrieben
wurden.
Anmerkungen:
- Die Messung dauert maximal ca. 32 Sekunden. Sie kann durch Drücken der Taste ESC unterbro-
chen werden.
16
Abhängig von den Anforderungen wählen Sie die entsprechenden
Messparameter, gemäß Punkt 2.5.1.

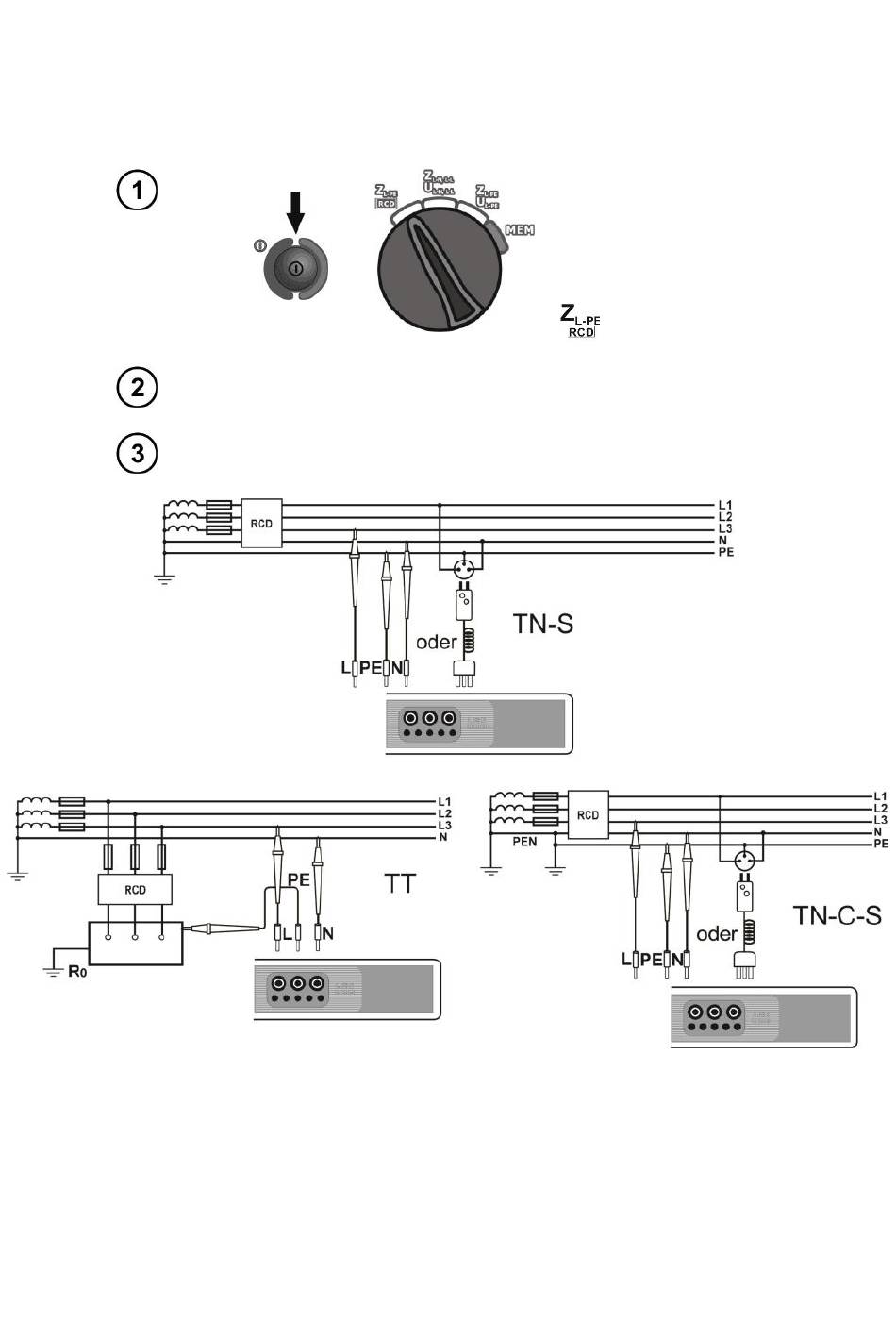

Schließen Sie die Prüfkabel, wie auf einer der Abbildungen gezeigt,
an.
BEDIENUNGSANLEITUNG MZC-306 Version 1.06
Schalten Sie das Messge-
rät ein.
Drehschalter
zur Funktionsauswahl auf
einer Messposition
stellen.
