5. Collegamenti elettrici

Avvertimento
Prima di iniziare ad operare sulla pompa, accer-
tarsi che l'alimentazione elettrica sia stata tolta e
che non possa venire accidentalmente riattivata.
5.1 Generalità
I collegamenti dovranno essere eseguiti secondo le regole vigenti
da personale qualificato.
La tensione di alimentazione, la corrente e il cos ϕ sono indicati
sulla targhetta motore.
Le variazioni di tensione sopportabili dai motori sommersi
Grundfos MS e MMS sono – 10 %/+ 6 % del valore nominale
(incluse le perdite nei cavi).
Inoltre bisogna verificare che le fasi siano equilibrate, cioè la
stessa differenza di tensione fra le varie fasi; vedere paragrafo
10. Tabella ricerca guasti motore e cavo punto 2.
Avvertimento
La pompa deve essere provvista di un collega-
mento di messa a terra.
La pompa deve essere collegata ad un interrut-
tore generale esterno con una distanza minima
fra i contatti di 3 mm.
Se i motori Grundfos MS con trasmettitore di temperatura incor-
porato (Tempcon) non sono installati con una protezione Grund-
fos del motore, devono essere collegati a un condensatore da
0,47 μF approvato per il funzionamento fase-fase (IEC 384-14) in
conformità alla direttiva CE in materia di EMC (2004/108/CE).
Il condensatore deve essere collegato alle due fasi a cui è colle-
gato il trasmettitore di temperatura, vedere fig. 9.
0,47 μF
0,47 µF

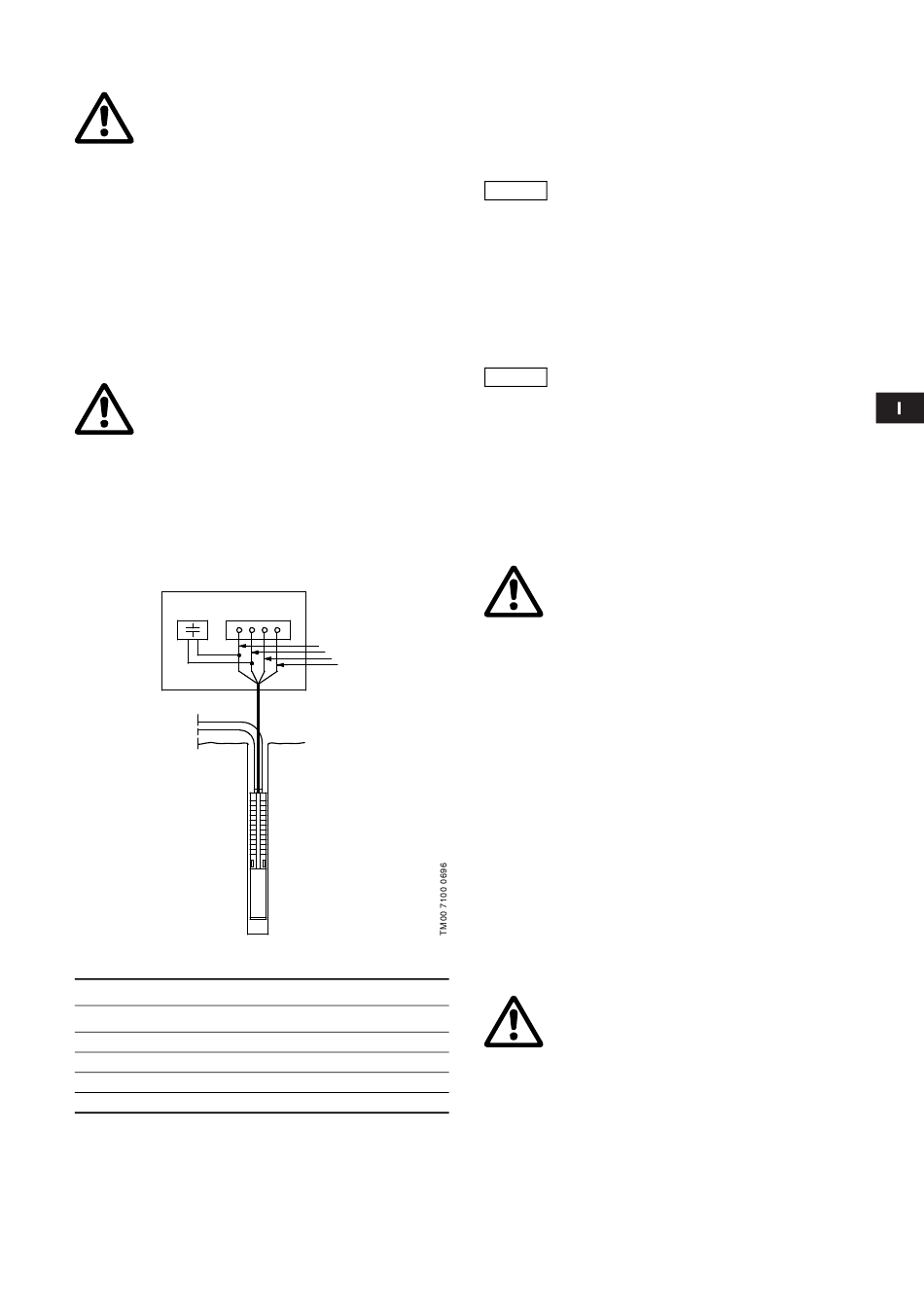

Fig. 9 Collegamento del condensatore
Colori dei conduttori
Conduttore Cavo piatto
1 = L1 Marrone
2 = L2 Nero
3 = L3 Grigio
4 = PE Giallo/verde
I motori sono predisposti per avviamento diretto o stella/triangolo
(Y/Δ) e la corrente di avviamento varia da 4 a 6 volte la corrente
nominale del motore.
La durata dell'avviamento è di circa 0,1 sec.

5.1.1 Funzionamento con convertitore di frequenza

Motori Grundfos
I motori trifase Grundfos possono essere azionati da un converti-
tore di frequenza.
Attenzione
Qualora fosse necessario dotare il motore sommerso di un
trasmettitore di temperatura, è possibile ordinare un sensore
Grundfos tipo Pt100.
Attenzione
Per evitare danni al corpo pompa, bisogna assicurarsi che il
motore si fermi quando il flusso sia inferiore a 0,1 volte quello
nominale.
Il motore, se azionato da un convertitore di frequenza, può rice-
vere picchi di tensione pericolosi.
1
E' raccomandabile proteggere gli altri tipi di motore da picchi di
2
3
4
tensione superiori a 850 V.
I suddetti disturbi possono essere eliminati con l'installazione di
un filtro RC fra il convertitore ed il motore.
Un possibile incremento del rumore del motore può essere abbat-
tuto con l'installazione di un filtro LC, il quale può anche elimi-
nare i picchi di tensione dal convertitore di frequenza.
Se si utilizza un convertitore di frequenza, Grundfos raccomanda
di installare un filtro LC. Vedere anche 5.7.6 Convertitore di fre-
quenza.
Per altre informazioni contattate il costruttore del convertitore o
Grundfos.
Altre marche di motori diversi da Grundfos
Prendete contatto con Grundfos o il costruttore del motore.

5.2 Protezione del motore

5.2.1 Motori monofase
I motori monofase tipo MS 402 sono dotati di interruttore
termico interno e non richiedono altre protezioni.
Conduttori singoli
Nero
Giallo
I motori monofase tipo MS 4000 devono essere protetti. L'appa-
Rosso
recchiatura di protezione può essere inserita nel quadro elettrico.
Verde
I motori monofase Franklin 4" PSC necessitano di un motoav-
viatore.
Se si collega un motore Grundfos MS con
trasmettitore di temperatura a un convertitore
di frequenza, il fusibile incorporato nel
trasmettitore si fonderà, rendendolo cos ϕ
inattivo. Il trasmettitore non potrà essere
riattivato. In questo caso il motore funzionerà
come se il trasmettitore non ci fosse.
Se il motore è azionato da un convertitore di
frequenza, non è consigliabile far funzionare il
motore ad una frequenza superiore a quella
nominale (50 o 60 Hz). Per il buon funzionamento
della pompa, è importante non ridurre mai la fre-
quenza (e conseguentemente la velocità) al di
sotto di un valore tale per cui non si riesca più ad
assicurare il necessario raffreddamento del
motore.
Avvertimento
I motori tipo MS 402, per tensioni di alimenta-
zione fino a 440 V inclusi (vedere targhetta
motore), devono essere protetti contro picchi di
tensione superiori a 650 V (valore di picco) fra i
morsetti di alimentazione.
Avvertimento
Quando scatta la protezione termica, i morsetti
del motore rimangono sotto tensione.
Quando si sarà debitamente raffreddato, ripartirà
automaticamente.
51
