Nach der Einbindung des DeviceNet™-Scanners und des PowerMeasuringModule PMM in das System stehen

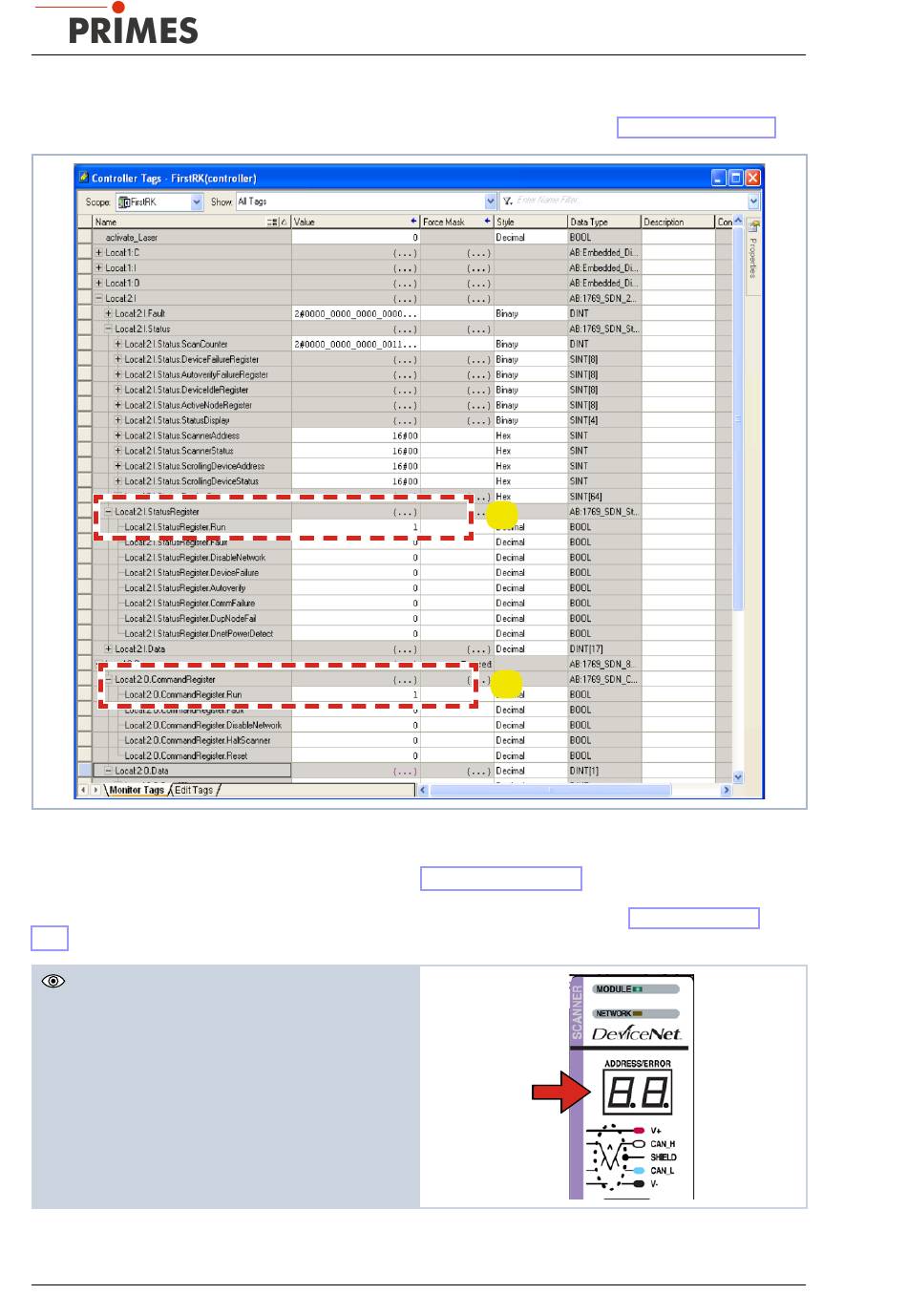

die Daten des PowerMeasuringModule PMM zuerst im Datenbereich des Scanners (Abb. 13.5 auf Seite 52):
Abb. 13.5: Datenbereich des Scanners
Der Eintrag „Local:2:O.CommandRegister.Run = 1" (in Abb. 13.5 auf Seite 52 --> ➋) setzt den Scanner
in den RUN-Modus. Erst dann werden Daten vom Scanner zum PowerMeasuringModule PMM transferiert.
Dass der Scanner im RUN-Modus ist, kann am Statusregister kontrolliert werden (in Abb. 13.5 auf Sei-
te 52 --> ❶ „Local:2:I.StatusRegister.Run = 1").
Am Scanner selbst zeigt die zweistellige Segmen-
tanzeige ständig die Busadresse des Scanners an.
Bei der Busadresse 0 wird dann „00" angezeigt. Ist
run = 0, wird wechselweise die Busadresse und ein
Fehlercode angezeigt. Die Fehlercodes sind in der
Anleitung des Scanners von Rockwell aufgelistet.
