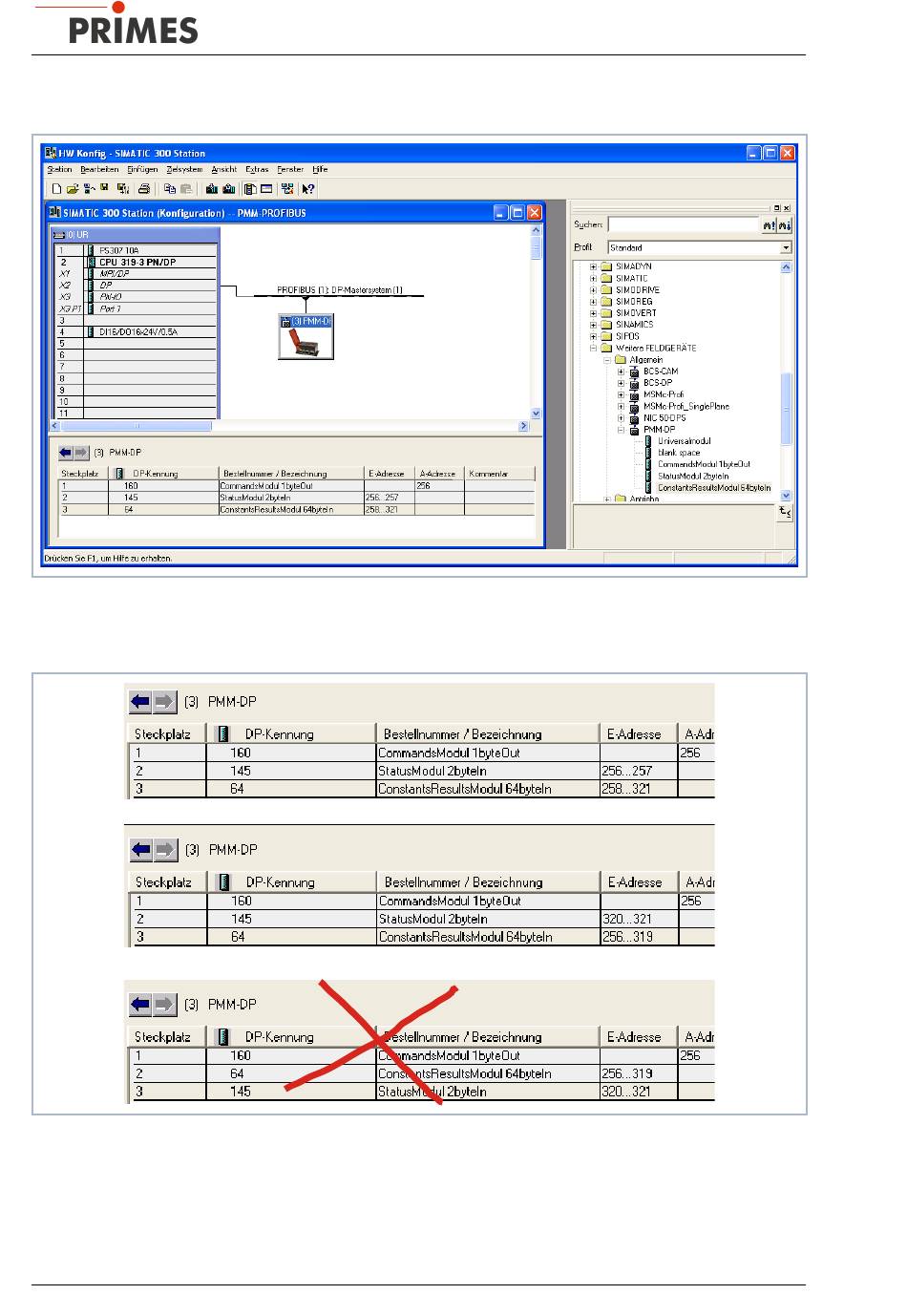

Die folgende Bildschirmkopie zeigt die Einbindung der GSD-Datei unter SIMATIC STEP 7.
Abb. 12.2:
GSD-Datei unter SIMATIC STEP 7
Bitte beachten Sie die richtige Reihenfolge der Ein- und Ausgangsmodule in der Konfigurationstabelle.
Abb. 12.3:
Reihenfolge der Ein- und Ausgangsmodule in der Konfigurationstabelle
42
Standard
Möglich
Nicht lauffähig!
