8.2

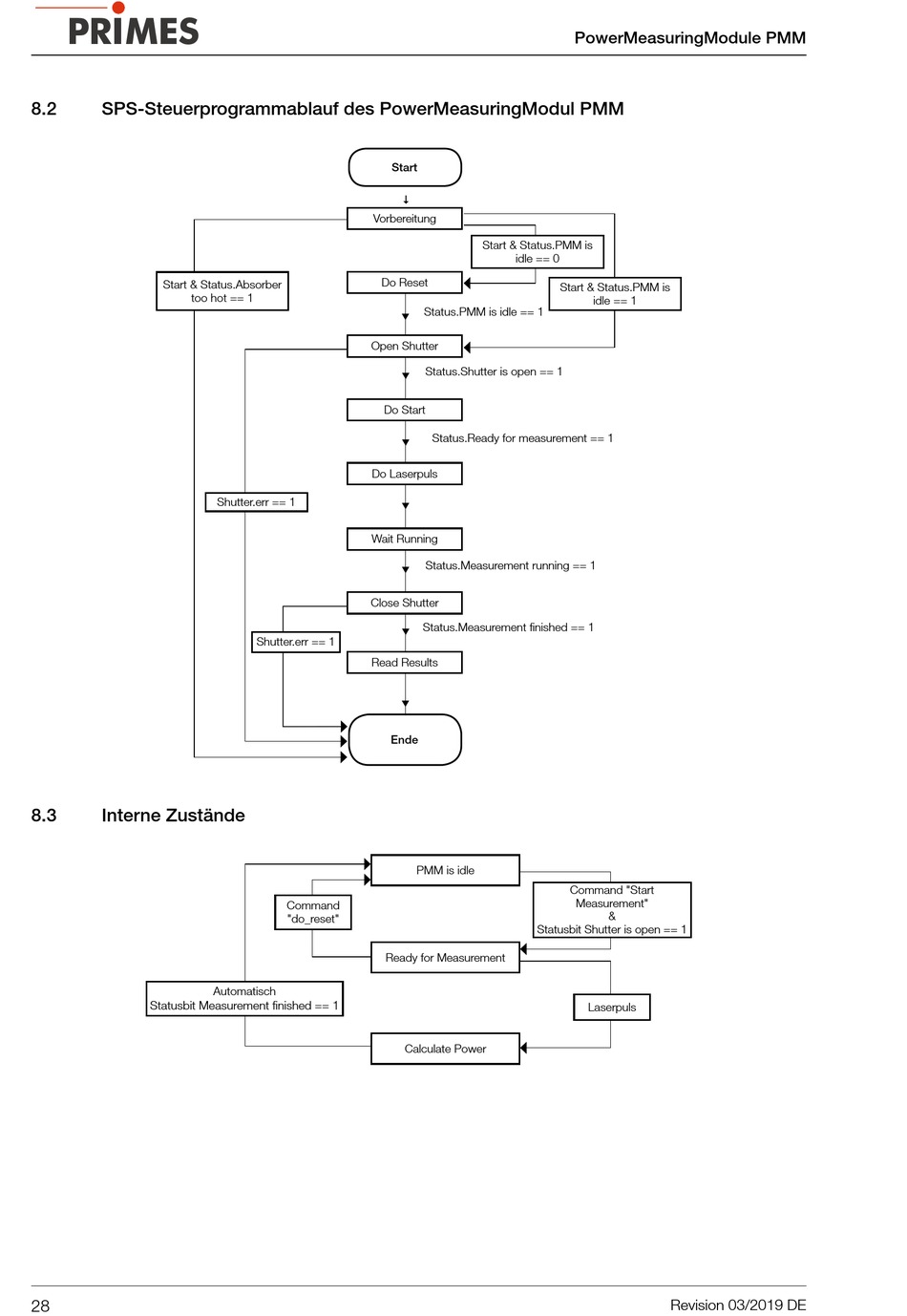

SPS-Steuerprogrammablauf des PowerMeasuringModul PMM
Start & Status.Absorber
too hot == 1
8.3
Interne Zustände
Statusbit Measurement finished == 1
28
Vorbereitung
Do Reset
Open Shutter
Do Start
Do Laserpuls
Shutter.err == 1
Wait Running
Close Shutter
Shutter.err == 1
Read Results
Command
"do_reset"
Automatisch
Start
Start & Status.PMM is
idle == 0
Status.PMM is idle == 1
Status.Shutter is open == 1
Status.Ready for measurement == 1
Status.Measurement running == 1
Status.Measurement finished == 1
Ende
PMM is idle
Statusbit Shutter is open == 1
Ready for Measurement
Calculate Power
PowerMeasuringModule PMM
Start & Status.PMM is
idle == 1
Command "Start
Measurement"
&
Laserpuls
Revision 03/2019 DE
