13 Einbindung im DeviceNet™ oder EtherNet/IP™
DeviceNet™ wurde von Rockwell Automation und der Nutzerorganisation ODVA™ (Open DeviceNet™ Ven-
dor Association) als offener Feldbusstandard, basierend auf dem CAN-Protokoll, entwickelt. DeviceNet™ ist
in der europäischen Norm EN 50325 standardisiert.
DeviceNet™ gehört wie ControlNet™ und EtherNet/IP™ zur Familie der CIP™-basierten Netzwerke. CIP™
(Common Industrial Protocol) bildet die gemeinsame Applikationsschicht dieser drei industriellen Netzwerke.
DeviceNet™ ist ein objektorientiertes Bussystem und arbeitet nach dem Producer/Consumer-Verfahren.
DeviceNet™-Geräte können Client (Master) oder Server (Slave) oder beides sein. Clients und Server können
Producer, Consumer oder beides sein.
Ausgehend von DeviceNet™ wurde der Feldbus EtherNet/IP™ entwickelt, der die über EtherNet/IP™ ver-
netzten Geräte nahtlos integriert - automatisch per Mapping in den I/O-Tree des RSLogix-Programmiertools.
Optional kann das von DeviceNet™ bekannte Konfigurationssoftwaretool (RSNetWorx) zur Integration von
weiteren Feldgeräten in das Netzwerk genutzt werden.
13.1

Hardware/Software

Die Beschreibungen in dieser Anleitung beziehen sich auf den Einsatz folgender Hard- und Softwarekompo-
nenten:
13.1.1

Hardware

• Allen-Bradley Steuerung, Typ 1769-L24ER-QB1B CompactLogix
• DeviceNet™ Scanner, Typ 1769-SDN/B
Allen-Bradley-Steuerung

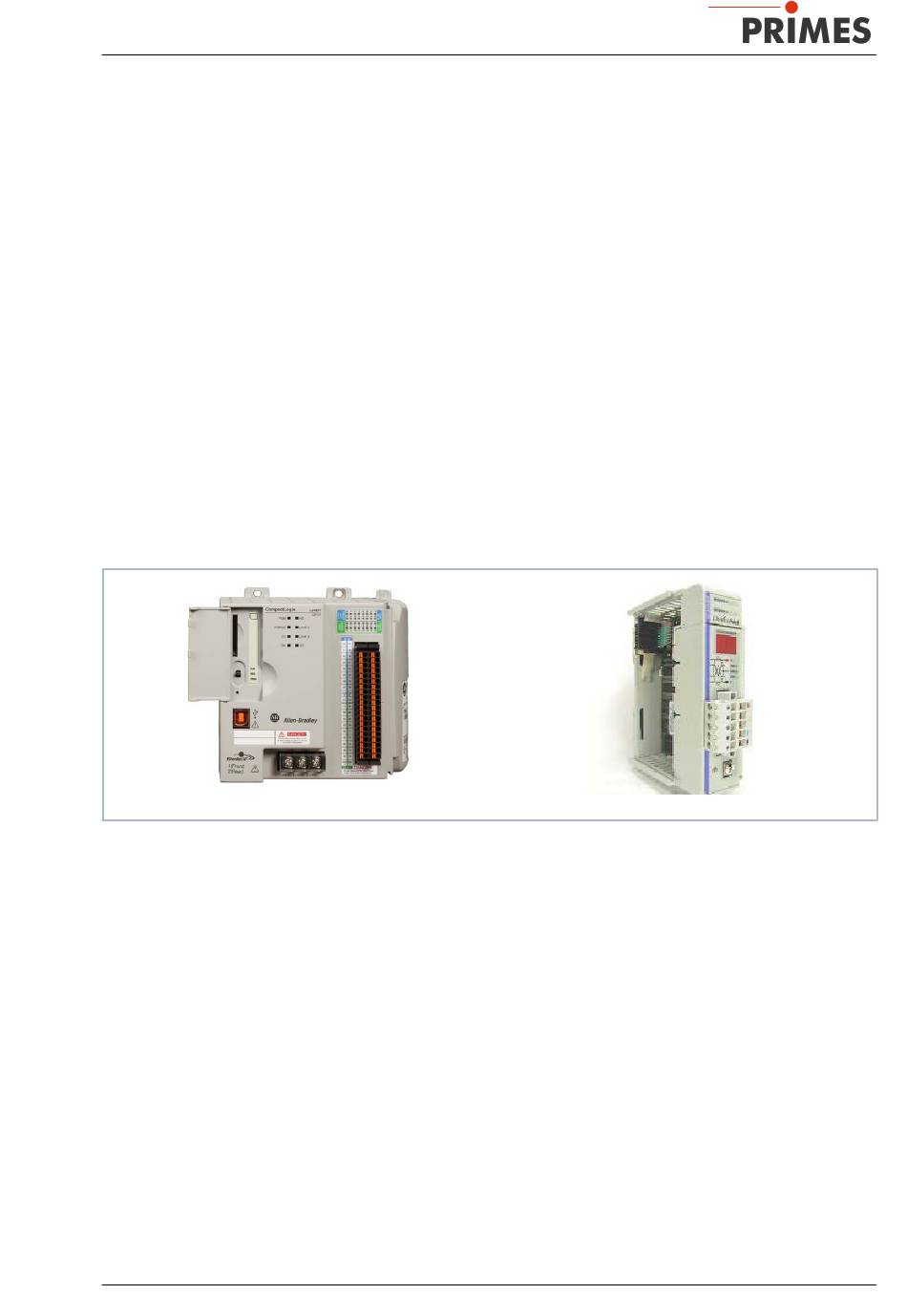

Abb. 13.1: Hardware
13.1.2

Software

• Rockwell Software RSLogix 5000 (für die Steuerungs-Programmierung und Konfiguration von EtherNet/
IP™)
• Rockwell Software RSNetWorx (für die Netzwerkkonfiguration)
• Rockwell Software RSLinx
Ausführliche Informationen zu der verwendeten Hardware finden Sie auf der Homepage des Herstellers:
Revision 03/2019 DE
http://www.rockwellautomation.com/literature/
DeviceNet™ Scanner
