Einbindung im EtherCAT

EtherCAT steht für Ethernet for Control Automation Technology und ist ein auf Ethernet basierender
®
Feldbus. EtherCAT ist für die von den Feldbussen her bekannte Bus- oder Linienstruktur optimiert. In dieser
®
Topologie werden die EtherCAT
EtherCAT -Slave-Teilnehmer einen kommenden und einen weiterführenden Ethernet-Anschluss.
®
Das EtherCAT -Netzwerk wird mit der Automatisierungssoftware TwinCAT
®
die Konfiguration werden die elektronischen Datenblätter der angeschlossenen EtherCAT-Geräte, die soge-
nannten ESI-Dateien (EtherCAT
elle ESI-Datei, die vom jeweiligen Gerätehersteller zur Verfügung gestellt wird.
TwinCAT 3 beinhaltet alle Sprachen nach IEC-61131-3. Das Programm für den PMM ist in ST (Strukturierter
®
Text) geschrieben.
Voraussetzungen für das Einbinden in EtherCAT
• Die TwinCAT -Software ist auf dem PC installiert (Eine ausführliche Installationsanweisung finden Sie auf
®
der Webseite des Herstellers Beckhoff).
• Die ESI-Datei (die Datei PRIMES PMM ECS Vx.x.xml befindet sich auf dem PRIMES-USB-Stick) ist im
TwinCAT -Verzeichnis kopiert (üblicherweise im Ordner c:\TwinCAT\3.x\Config\Io\EtherCAT).
®
• Das PMM ist über ein Ethernet-Patchkabel oder Crossoverkabel der Qualität CAT5e angeschlossen.
Die folgenden Beschreibungen bezieht sich auf die TwinCAT
TwinCAT -Anzeigen können sich in Abhängigkeit von der Build-Version ändern.
®
14.1 PMM im Gerätebaum einbinden

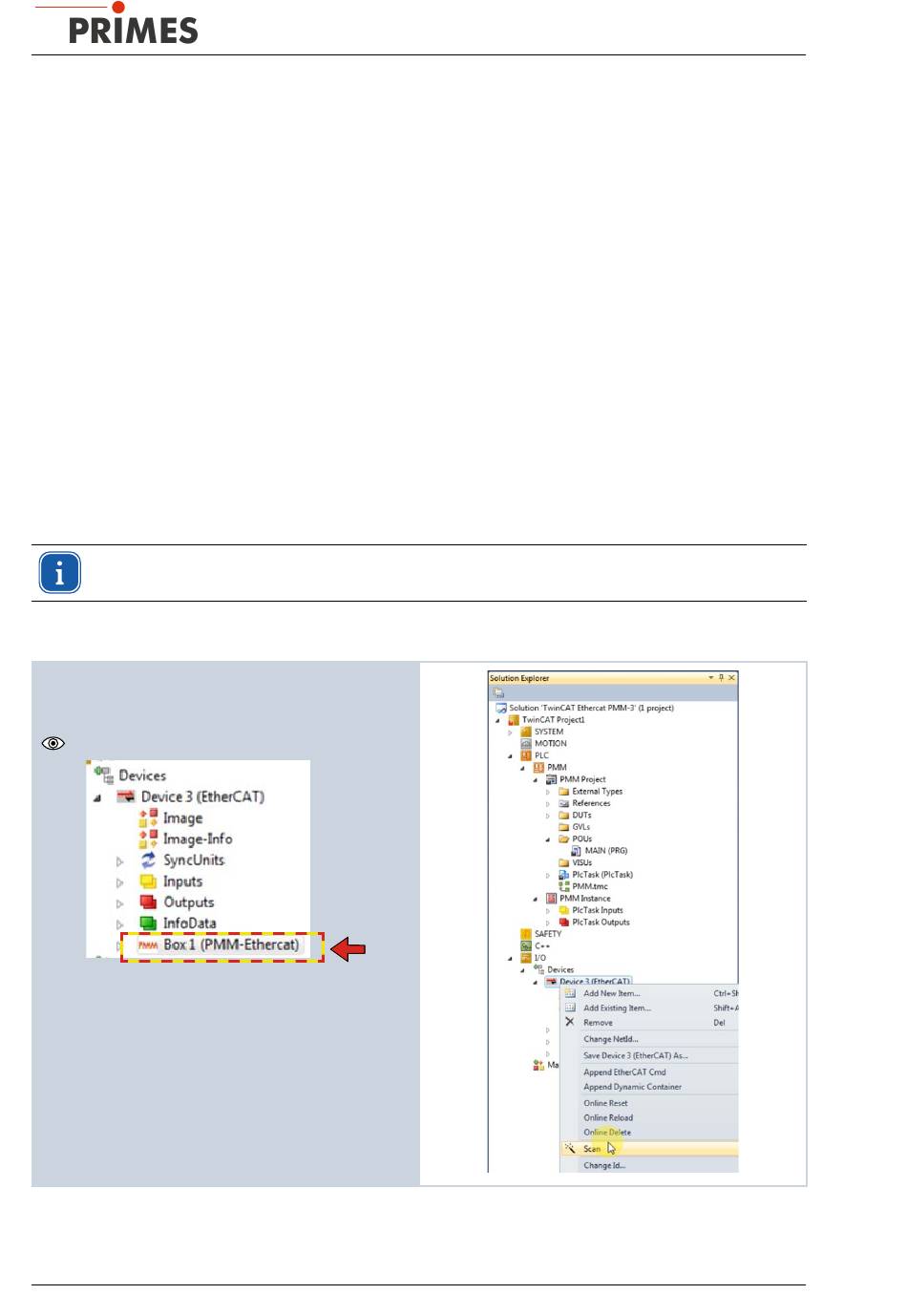

1. Starten Sie den TwinCAT System Manager.
2. Markieren Sie im Projektbaum I/O --> Devices das
Gerätesymbol Device (EtherCAT) und klicken Sie im
Kontextmenü auf Scan.
Das PMM-Icon erscheint im Gerätebaum.
