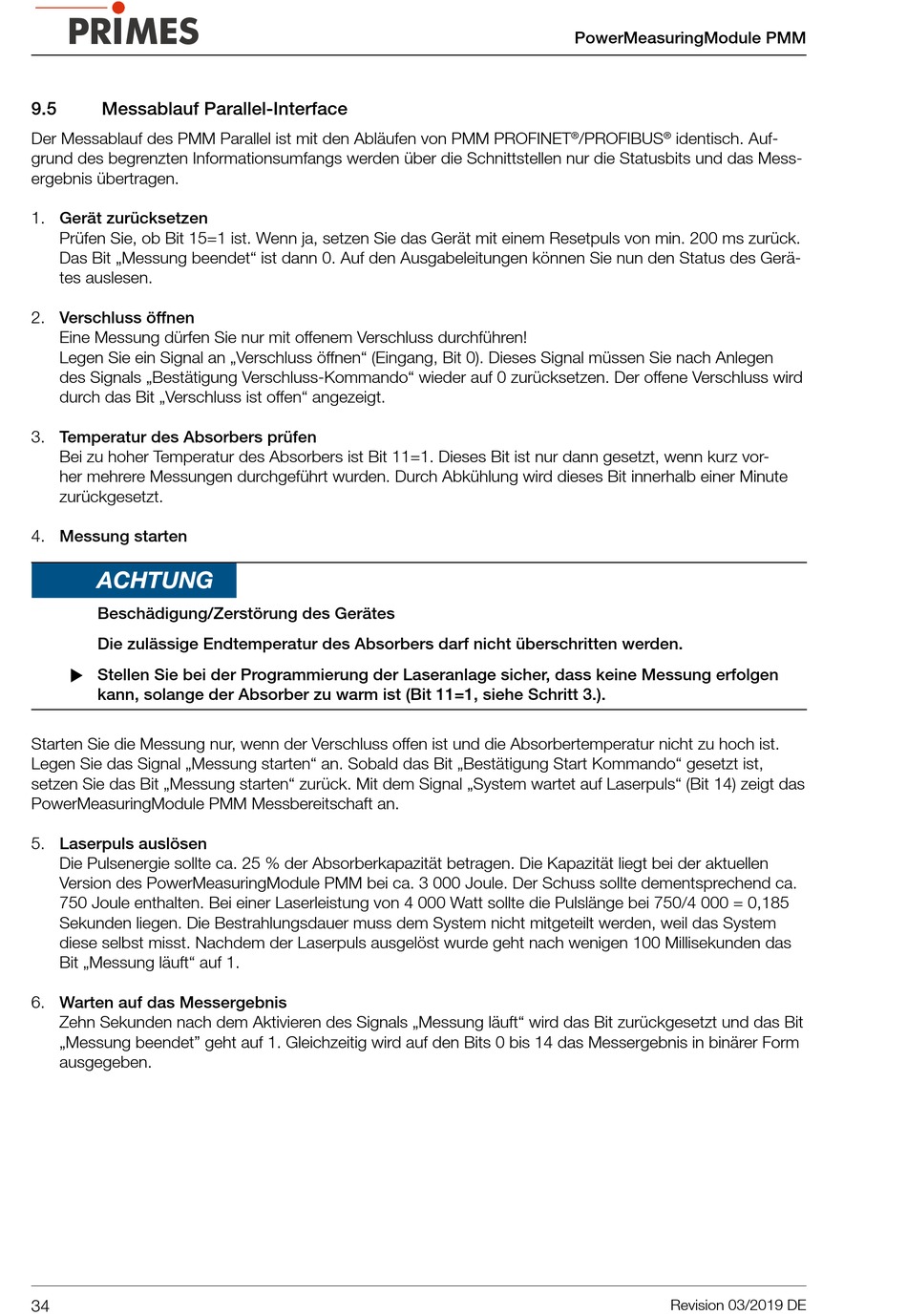

9.5

Messablauf Parallel-Interface

Der Messablauf des PMM Parallel ist mit den Abläufen von PMM PROFINET
grund des begrenzten Informationsumfangs werden über die Schnittstellen nur die Statusbits und das Mess-
ergebnis übertragen.
1. Gerät zurücksetzen
Prüfen Sie, ob Bit 15=1 ist. Wenn ja, setzen Sie das Gerät mit einem Resetpuls von min. 200 ms zurück.
Das Bit „Messung beendet" ist dann 0. Auf den Ausgabeleitungen können Sie nun den Status des Gerä-
tes auslesen.
2. Verschluss öffnen
Eine Messung dürfen Sie nur mit offenem Verschluss durchführen!
Legen Sie ein Signal an „Verschluss öffnen" (Eingang, Bit 0). Dieses Signal müssen Sie nach Anlegen
des Signals „Bestätigung Verschluss-Kommando" wieder auf 0 zurücksetzen. Der offene Verschluss wird
durch das Bit „Verschluss ist offen" angezeigt.
3. Temperatur des Absorbers prüfen
Bei zu hoher Temperatur des Absorbers ist Bit 11=1. Dieses Bit ist nur dann gesetzt, wenn kurz vor-
her mehrere Messungen durchgeführt wurden. Durch Abkühlung wird dieses Bit innerhalb einer Minute
zurückgesetzt.
4. Messung starten
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Die zulässige Endtemperatur des Absorbers darf nicht überschritten werden.
X Stellen Sie bei der Programmierung der Laseranlage sicher, dass keine Messung erfolgen
kann, solange der Absorber zu warm ist (Bit 11=1, siehe Schritt 3.).
Starten Sie die Messung nur, wenn der Verschluss offen ist und die Absorbertemperatur nicht zu hoch ist.
Legen Sie das Signal „Messung starten" an. Sobald das Bit „Bestätigung Start Kommando" gesetzt ist,
setzen Sie das Bit „Messung starten" zurück. Mit dem Signal „System wartet auf Laserpuls" (Bit 14) zeigt das
PowerMeasuringModule PMM Messbereitschaft an.
5. Laserpuls auslösen
Die Pulsenergie sollte ca. 25 % der Absorberkapazität betragen. Die Kapazität liegt bei der aktuellen
Version des PowerMeasuringModule PMM bei ca. 3 000 Joule. Der Schuss sollte dementsprechend ca.
750 Joule enthalten. Bei einer Laserleistung von 4 000 Watt sollte die Pulslänge bei 750/4 000 = 0,185
Sekunden liegen. Die Bestrahlungsdauer muss dem System nicht mitgeteilt werden, weil das System
diese selbst misst. Nachdem der Laserpuls ausgelöst wurde geht nach wenigen 100 Millisekunden das
Bit „Messung läuft" auf 1.
6. Warten auf das Messergebnis
Zehn Sekunden nach dem Aktivieren des Signals „Messung läuft" wird das Bit zurückgesetzt und das Bit
„Messung beendet" geht auf 1. Gleichzeitig wird auf den Bits 0 bis 14 das Messergebnis in binärer Form
ausgegeben.
34
PowerMeasuringModule PMM
/PROFIBUS identisch. Auf-
® ®
Revision 03/2019 DE
