Eingang, 4-Kanal; Ausgang, 16-Kanal - primes PowerMeasuringModule PMM Originalbetriebsanleitung

7.3.2

Eingang, 4-Kanal

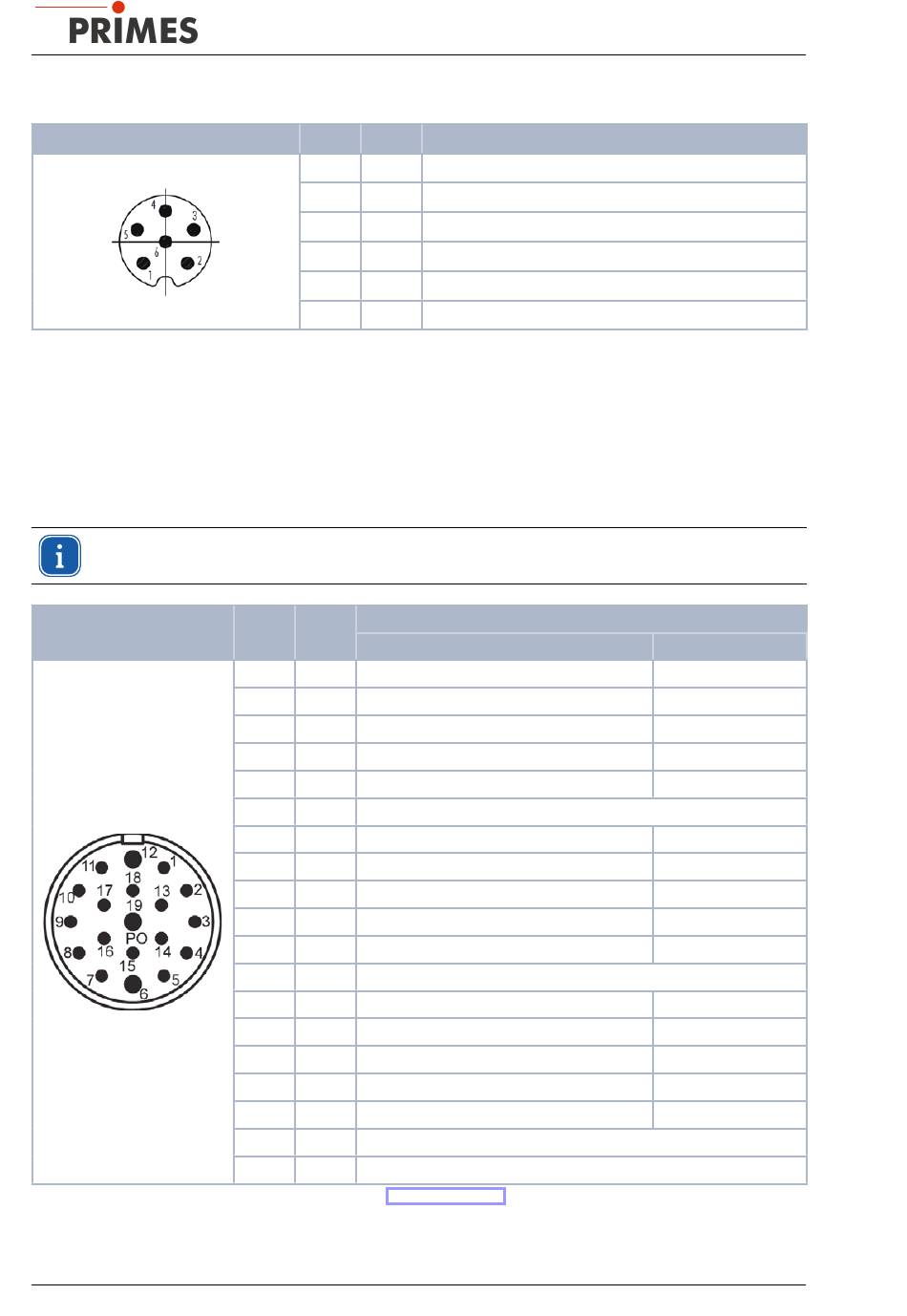

Polbild (Ansicht Steckseite)
Tab. 7.6: Stecker 4-Kanal-Eingang (Passendes Kabel: Binder 79-3464-52-06; M8, 6-polig)
Die Eingänge sind über Optokoppler galvanisch getrennt.
7.3.3

Ausgang, 16-Kanal

Die Ausgänge 1 bis 17 sind, abhängig vom Zustand des Bits 15, funktionell doppelt belegt. Ist Bit 15=1
(Messung beendet), dann liegen auf den unteren 14 Leitungen die gemessene Leistung in Watt als Binärcode
an. Ist das Bit 15 auf 0, liegen auf den anderen Leitungen Statusinformationen.
Nach einem Flankenwechsel des Bit 15 sollten zur Sicherheit die Meßwertbits erst einige Millisekun-
den später übernommen werden, um Laufzeitprobleme der einzelnen Bits zu vermeiden.
Polbild
(Ansicht Steckseite)
Ist verbunden mit Pin 1 der Spannungsversorgung (siehe Tab. 7.4 auf Seite 18).
1)
Tab. 7.7: Stecker 16-Kanal-Ausgang (LQ-Mechatronik, Stecker M23 Sig-A, 16+3-E STI-CR9,0-13,2)
20
Pin Name
1 Bit 0
2 Bit 1
3 Bit 2
4 Bit 3
5
6
Pin Name Funktion
Bit15=0
1 Bit 0 Verschluss ist offen
2 Bit 1 Verschluss ist zu
3 Bit 2 Verschluss in Bewegung
4 Bit 3 Verschluss-Zeitfehler
5 Bit 4 Bestrahlungsdauer 100 ms
6 - GND
1)
7 Bit 5 Bestrahlungsdauer 200 ms
8 Bit 6 Bestrahlungsdauer 400 ms
9 Bit 7 Bestrahlungsdauer 800 ms
10 Bit 8 Bestrahlungsdauer 1600 ms
11 Bit 9 Bestätigung Verschlusskommando
12 - Nicht benutzt
13 Bit 10 Bestätigung Start Messung
14 Bit 11 Absorber zu warm
15 Bit 12 System im Leerlauf
16 Bit 13 Messung läuft, Puls erhalten
17 Bit 14 System wartet auf Puls
18 Bit 15 Messung beendet
19 - Not connected
PowerMeasuringModule PMM
Funktion
Verschluss öffnen
Verschluss schließen
Messung starten
Reset
Nicht benutzt
Masse
Bit 15=1
Leistung Bit 0
Leistung Bit 1
Leistung Bit 2
Leistung Bit 3
Leistung Bit 4
Leistung Bit 5
Leistung Bit 6
Leistung Bit 7
Leistung Bit 8
Leistung Bit 9
Leistung Bit 10
Leistung Bit 11
Leistung Bit 12
Leistung Bit 13
Leistung Bit 14
Revision 03/2019 DE
