5.4.1 Ablauf des Sicherheitsventils Heizwasser und Kondensa-
tablauf prüfen
HINWEIS: Schäden durch falsche Montage!
▶ Ablaufschlauch des Kondensats in der Wärmepumpe
als Siphon führen.
Der Ablauf des Sicherheitsventils Heizwasser und der Ablauf des aus der
Luft ausfallenden Kondensats müssen über die vormontierten Schläu-
che in der Wärmepumpe abgeleitet werden. Dabei müssen die gelten-
den Normen und Vorschriften eingehalten werden.
Eine Einleitung in die Kanalisation ist nur über einen Trichtersiphon zu-
lässig, der jederzeit zugänglich sein muss.
▶ Ablaufschläuche und Positionierung für das Sicherheitsventil Heiz-
wasser und den Kondensatablauf prüfen.

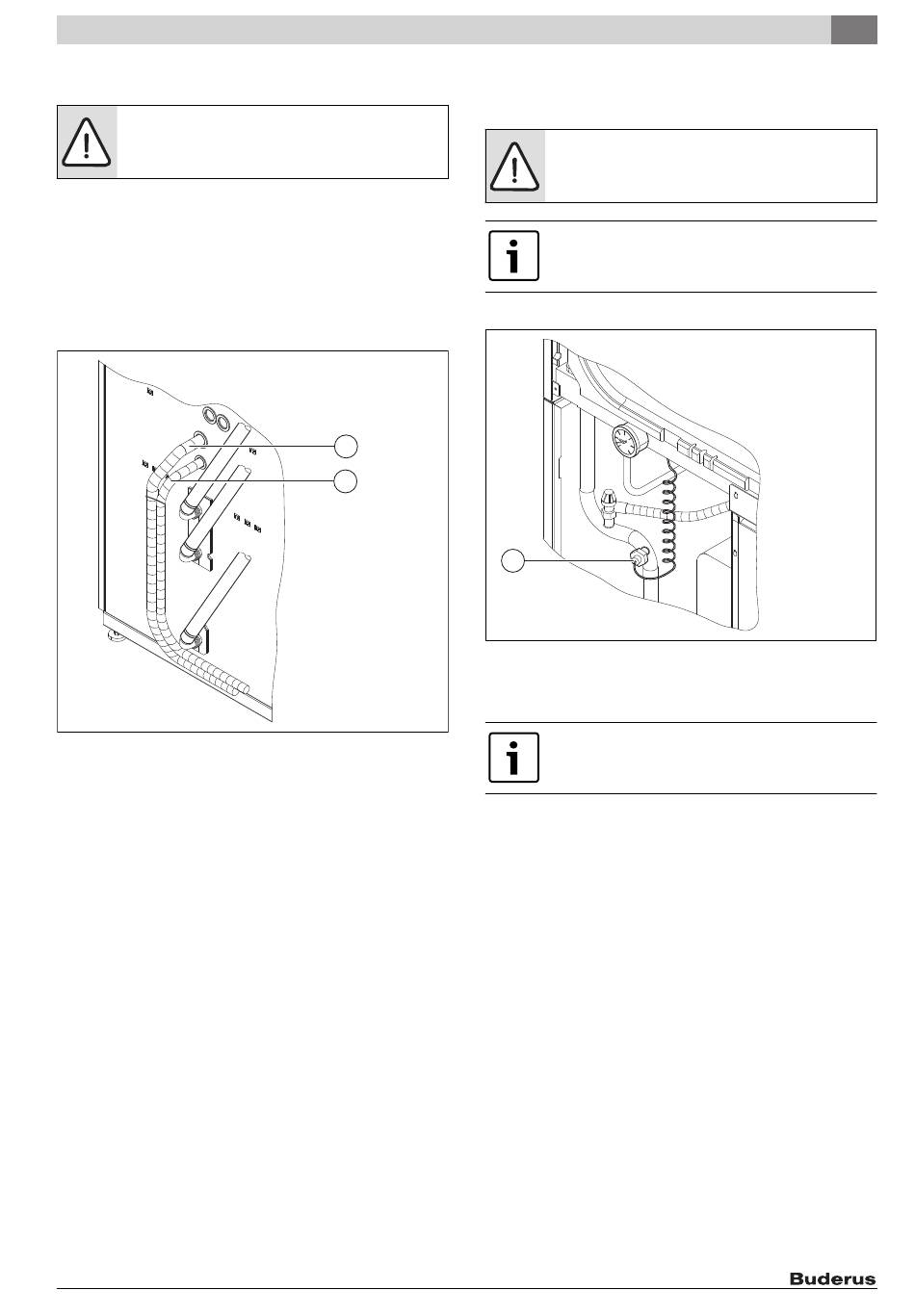

Bild 39 Ablaufschläuche für das Kondensat und für das Sicherheitsven-
til Heizwasser
[1] Ablaufschlauch des Sicherheitsventils Heizwasser
[2] Ablaufschlauch für das Kondensat
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
5.4.2
Bei Bedarf kann das Manometer vom Heizkreis getrennt werden, ohne
den Heizkreis zu entleeren.
▶ Anschlussnippel von dem automatischen Absperrventil drehen.
1
2
Bild 40 Anschlussnippel aus dem automatischen Absperrventil drehen
[1]
▶ Manometer aus der Wärmepumpe entfernen.
6 720 644 794-37.1T

Manometer vom Heizkreis demontieren

HINWEIS: Anlagenschaden durch falsche Montage!
▶ Kapillarrohr des Manometers nicht knicken.
Bei der Montage oder Demontage des Manometers kön-
nen kurzzeitig Wasserspritzer austreten.
2
3
1
4
0
5
N m 6
1
Anschlussnippel
Bei der Montage des Manometers muss zum Festziehen
des Anschlussnippels ein Drehmomentschlüssel (10
Nm) verwendet werden.
Montage 5
6 720 644 794-38.1T
