▶ Passendes Steckelement auf die Befestigungsnasen setzen und an-
drücken.

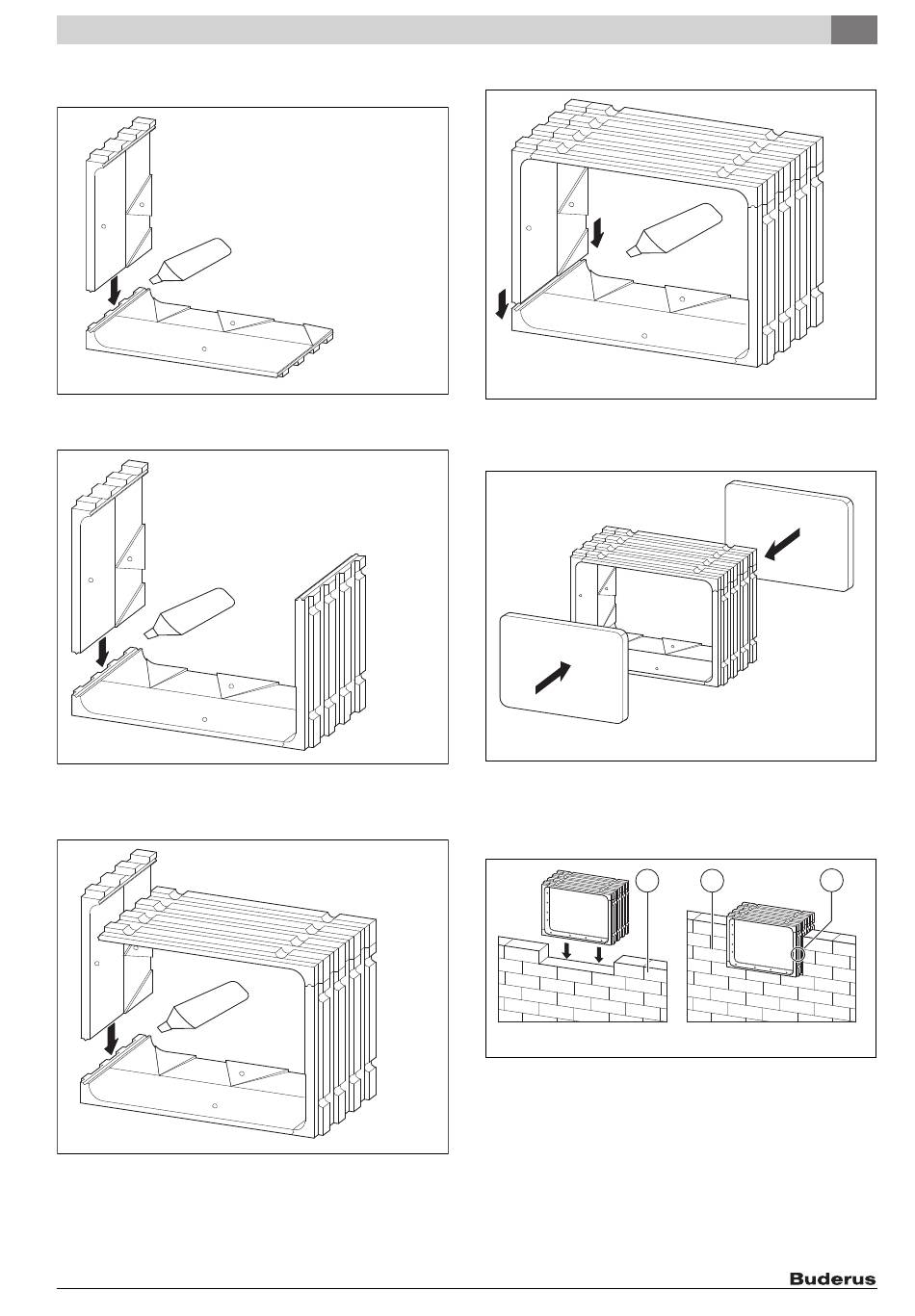

Bild 23 Steckelemente zusammenstecken
▶ Weiteres Steckelement mithilfe des Gleitmittels anstecken.
Bild 24 Weiteres Steckelement anstecken
▶ Zusammengesteckte Steckelemente um 90° drehen.
▶ Letztes Steckelement mithilfe des Gleitmittels unten anstecken.
Bild 25 Letztes Steckelement unten anstecken
▶ Zusammengesteckte Steckelemente um weitere 90° drehen.
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
▶ Letzte Befestigung zusammenstecken.
6 720 644 794-21.1T
Bild 26 Letzte Befestigung zusammenstecken
Um die Wanddurchführung zu stabilisieren:
▶ Spanplatten in die Wanddurchführung einsetzen.
6 720 644 795-22.1T
Bild 27 Spanplatten in Wanddurchführung einsetzen
▶ Wanddurchführung in das Mauerwerk einsetzen.
In der Rohbauphase durch Einmauern:
▶ Wanddurchführung 1 cm über der Fertigaußenfassade montieren.
Bild 28 Wanddurchführung durch Einmauern einsetzen
[1]
[2]
6 720 644 794-23.1T
1
Hausaußenseite des Mauerwerks
Wanddurchführung in das Mauerwerk einbringen
Montage 5
6 720 644 795-24.1T
6 720 644 795-25.1T
2
1
6 720 644 794-26.1T
