5 Montage
▶ Untere Vorderwand abnehmen.

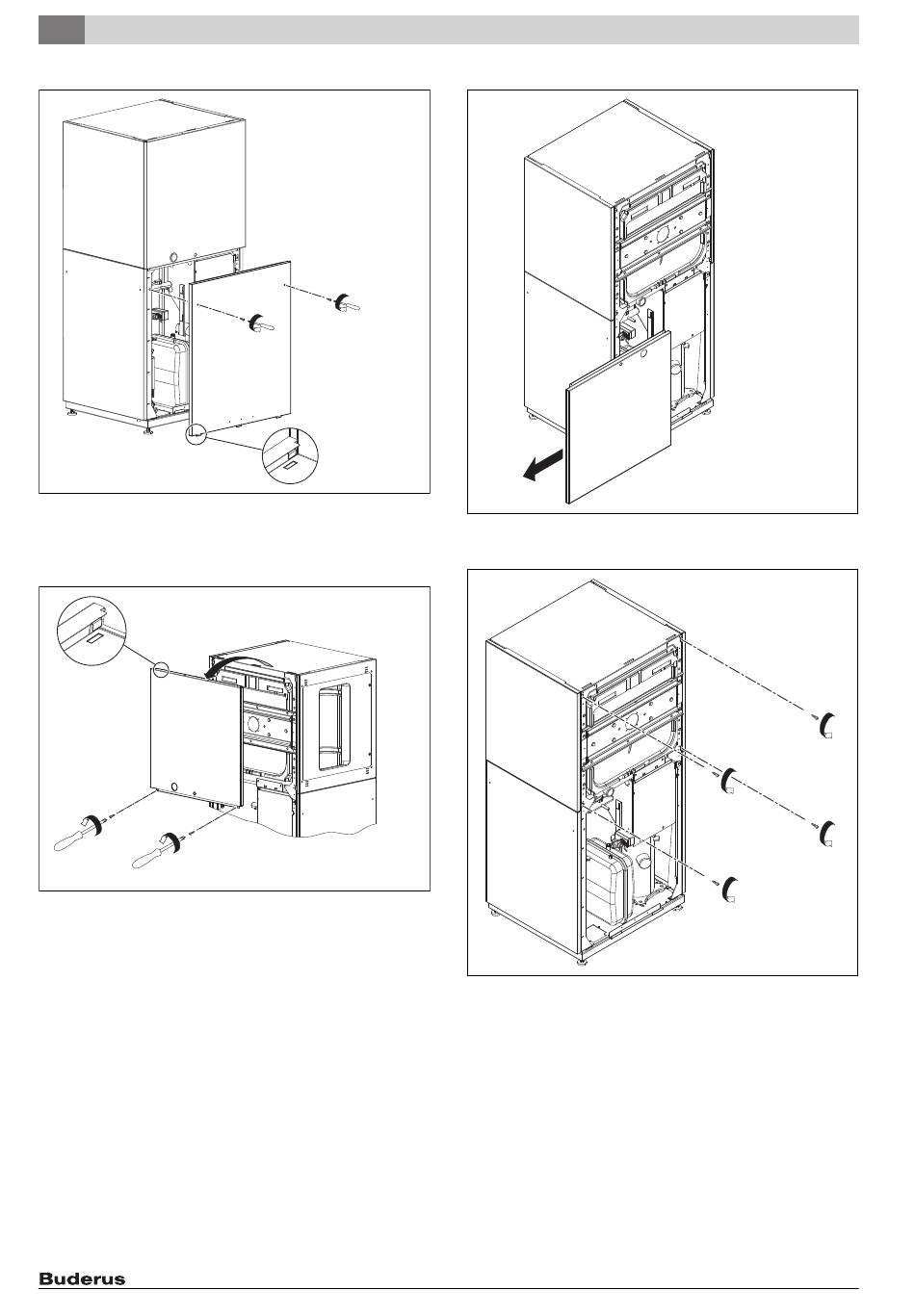

Bild 10 Untere Vorderwand abnehmen
▶ Schnellverschlussschrauben der oberen Vorderwand um 90° nach
links drehen.
▶ Obere Vorderwand abnehmen.
2.
1.
1.
90°
90°
Bild 11 Obere Vorderwand abnehmen
Um die Kapillare des Manometers an der Innenseite der oberen Vorder-
wand zu schützen:
14
90°
1.
90°
2.
6 720 644 794-06.1T
6 720 644 794-07.1T
▶ Obere Vorderwand um 180° gedreht abstellen.
Bild 12 Obere Vorderwand um 180° gedreht abstellen
▶ Schrauben der Seitenwände lösen.
Bild 13 Schrauben der Seitenwände lösen
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
6 720 644 794-08.1T
6 720 644 794-09.1T
