5.3.5 Luftkanal an der Wärmepumpe befestigen
Zur Befestigung der Luftkanäle an der Wärmepumpe ist
das Geräteanschluss-Set (GAN) erforderlich (Zubehör).
▶ Nur Originalzubehör verwenden.
Um den Luftkanal an der Lufteintrittsseite der Wärmepumpe zu befesti-
gen:
▶ Montageleisten mit den Spezialschrauben am Luftkanal befestigen.
▶ Anschlussrahmen auf die Kante des Luftkanals kleben.
▶ Luftkanal an der Luftöffnung der Lufteintrittsseite der Wärmepumpe
positionieren.

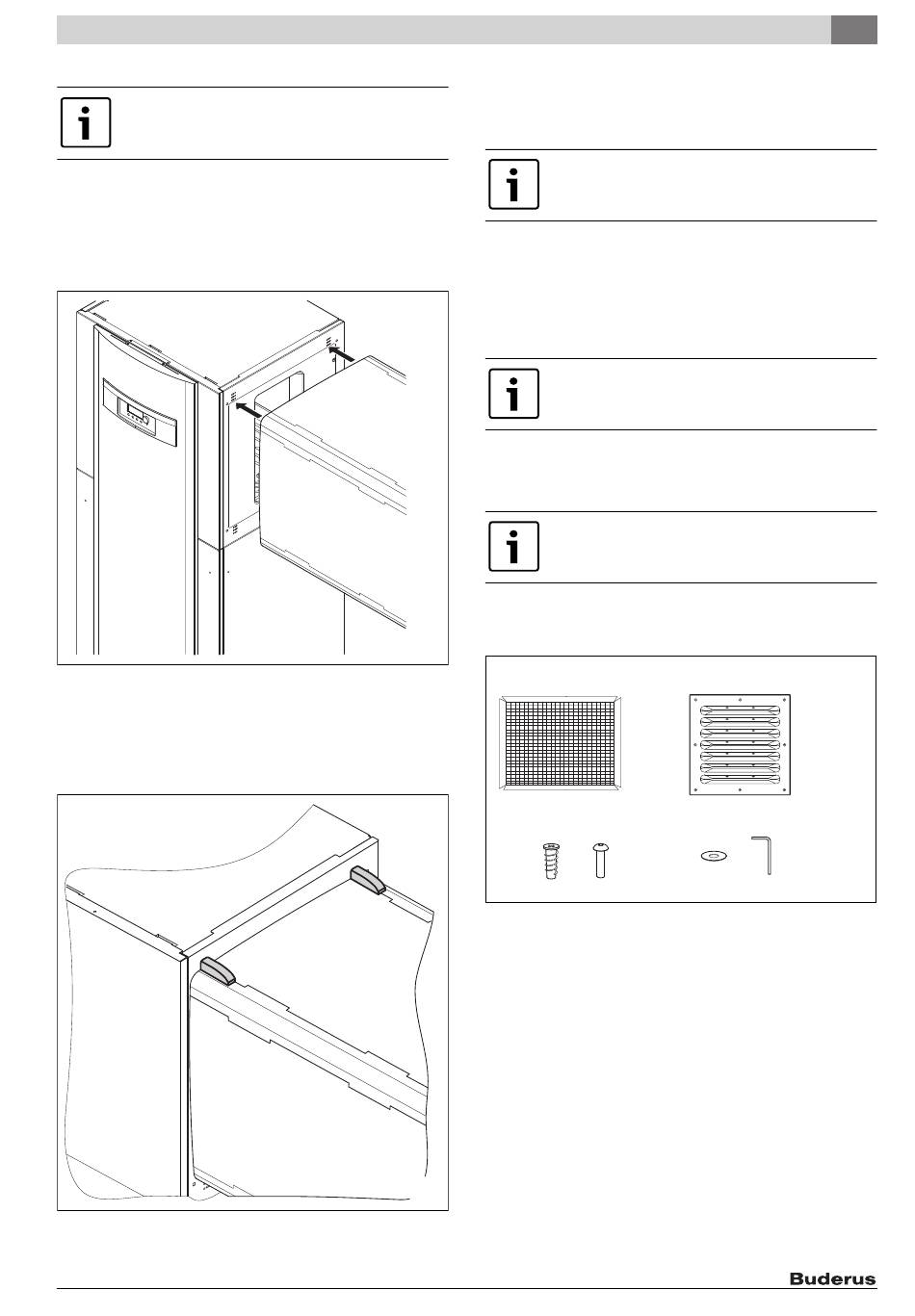

Bild 32 Luftkanal an der Luftöffnung positionieren
▶ Spannfedern in die dafür vorgesehenen Löcher an der Wärmepumpe
einhaken.
▶ Andere Enden der Spannfedern in die Montageleiste am Luftkanal
einhaken.
▶ Schutzkappen über den Montageleisten befestigen.
Bild 33 Schutzkappen befestigen
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
Um den Luftkanal an der Luftaustrittsseite der Wärmepumpe zu befesti-
gen:
▶ Wie bei der Befestigung des Luftkanals an der Lufteintrittsseite der
Wärmepumpe vorgehen.
5.3.6
Der Luftkanal ist sowohl an der Wärmepumpe als auch an der Wand-
durchführung befestigt.
▶ Öffnung zwischen Wanddurchführung und Luftkanal mit dem Quell-
band verschließen.
5.3.7
▶ Verblendrahmen an den Wanddurchführungen befestigen.
5.3.8
▶ Bauteile für das Maschendrahtgitter und das Wetterschutz-/Regen-
schutzgitter aus der Verpackung nehmen und auf Vollständigkeit prü-
fen.
6 720 644 794-30.1T
Bild 34 Lieferumfang Maschendrahtgitter und Wetterschutz-/Regen-
▶ Einbaurahmen von der Hausaußenseite in die Wanddurchführung
der Lufteintrittsseite einsetzen.
6 720 644 795-31.1T
Zusätzliche Verlängerungen der Luftkanäle müssen mit
geeigneten Maßnahmen an der Decke befestigt werden.

Quellband montieren

Verblendrahmen montieren

Der Verblendrahmen erfüllt keine technische Funktion,
sondern stellt nur einen optisch ansprechenden Über-
gang zur Wandfläche her.
Maschendrahtgitter und Wetterschutz-/Regenschutzgit-
ter montieren
Das Wetterschutzgitter ist bei der Befestigung oberhalb,
das Regenschutzgitter bei der Befestigung unterhalb der
Erdgleiche erforderlich.
1x
8x 8x 8x
schutzgitter
Montage 5
1x
1x
6 720 644 794-32.1T
19
