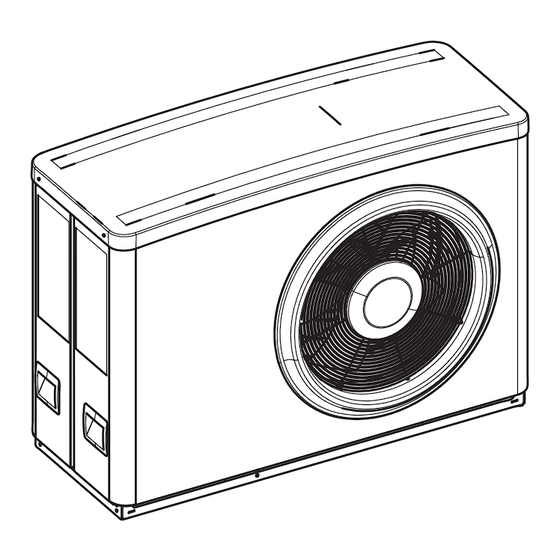

- Seite 1 Luft-Wasser-Wärmepumpe Installationsanleitung Logatherm WPL 9+15 ARHT Ausseneinheit 230 V 1N~/400 V 3N~ Vor Montage und Wartung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ....3 Allgemeine Elektroinstallation ......17 Symbolerklärung . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Diese Installationsanleitung richtet sich an Fachleute für Wasserinstalla- Warnhinweise tionen, Heizungs- und Elektrotechnik. ▶ Installationsanleitungen (Wärmepumpe, Heizungsregler, usw.) vor Warnhinweise im Text werden mit einem Warndreieck der Installation lesen. gekennzeichnet. Zusätzlich kennzeichnen Signalwörter die Art und ▶... -
Seite 4: Lieferumfang
Lieferumfang Lieferumfang 6 720 814 498-53.1I Bild 1 Lieferumfang Wärmepumpe Installationsanleitung Allgemeines Angaben zur Außeneinheit Aufstellung Folgende Kombinationen sind möglich: ▶ Achten Sie auf die Lufteintrittsrichtung, wenn Sie das Gerät aufstel- len. Inneneinheiten Ausseneinheiten ▶ Stellen Sie das Grundgerät auf den vorbereiteten Untergrund. 8 T/TS oder 8 B/E ODU 9 WHT 14 T/TS oder 14B/E... -
Seite 5: Technische Information
Technische Information Die Leistungsaufnahme der integrierten Hilfsantriebe sind Maximalan- Technische Information gaben und können je nach Betriebspunkt variieren. Die Leistungsaufnahme der integrierten Hilfsantriebe ist bereits in den Datentabelle Leistungsangaben der Wärmepumpe enthalten (nach EN 14511). Die Leistungsangaben gelten für neue Geräte mit sauberen Wärmetau- schern. - Seite 6 Technische Information ODU 9 WHT ODU 15 WHT Elektrische Daten Nennspannung Verdichter Nennspannung Steuerung Phasen Verdichter 1/N/PE 3/N/PE Phasen Steuerung 1/N/PE 1/N/PE Absicherung Verdichter 1 x C 20 3 x C 16 Absicherung Steuerung 1 x B 16 1 x B 16 Anlaufstrom Ausführungen Kältemittel...
-
Seite 7: Spezifizierung
Spezifizierung Spezifizierung Abmessungen, Anschlüsse 5.1.1 ODU 9 WHT 1160 1270 e02 e01 6 720 814 498-25.1I Bild 2 [e01] Heizungsvorlauf [e02] Heizungsrücklauf [d45] Kondensatablauf [d47] Entleerung [g01] Lufteintritt [g02] Luftaustritt Einheit ODU 9 WHT e01 – Heizungsvorlauf Steckverbindung Anschlussart Durchmesser e02 –... -
Seite 8: Montage Vorbereiten
Montage vorbereiten 5.1.2 ODU 15 WHT 1380 1490 e02 e01 6 720 814 498-26.1I Bild 3 [e01] Heizungsvorlauf [e02] Heizungsrücklauf [d45] Kondensatablauf [d47] Entleerung [g01] Lufteintritt [g02] Luftaustritt Einheit ODU 15 WHT e01 – Heizungsvorlauf Steckverbindung Anschlussart Durchmesser e02 – Heizungsrücklauf Steckverbindung Anschlussart Durchmesser... -
Seite 9: Mindestabstände
Montage vorbereiten Vorbereiten des Montageorts Informationen zum Schallleistungspegel werden in der 6.3.1 Allgemeines Datentabelle aufgeführt (Kapitel 4.1). ▶ Beachten Sie das Kapitel „Schallemission“ (Kapitel 6.1). ▶ Achten Sie darauf, dass das Gerät von allen Seiten her zugänglich ist. – Der Untergrund muss waagerecht, eben, fest und dauerhaft sein. Rasenflächen und Bepflanzungen tragen dazu bei, die Geräuschausbrei- tung zu vermindern. -
Seite 10: Versorgungsleitungen Installieren
Vorschriften Vorbereiten der Elektroinstallation Beispiel: Rohrverlegung über Erdreich WARNUNG: Warnung Stromschlag! Die Komponenten der Wärmepumpe führen Strom. ▶ Vor Elektroarbeiten die elektrische Zuleitung strom- los schalten. ▶ Führen Sie alle elektrischen Anschluss- und Installa- tionsarbeiten entsprechenden nationalen und regio- nalen Vorschriften aus. ▶... -
Seite 11: Installation
Installation Die Steckverbinder sind mit einem Halteelement mit Edelstahlzähnen Installation und einem O-Ring für die Abdichtung ausgerüstet. Zusätzlich verfügen sie über die Funktion „Drehen und Sichern.“ Durch einfache Drehung der Schraubkappe per Hand wird das Rohr im Verbinder fixiert und der Das Gerät ist so konzipiert, dass Aufstellung und An- O-Ring zur Abdichtung auf das Rohr gepresst. -
Seite 12: Sauerstoffdiffusion
Installation Mindestvolumenstrom Beim Heizbetrieb ohne Pufferspeicher müssen der Mindestvolumen- strom, der in der folgenden Tabelle angegeben ist, und die Abtauenergie gewährleistet sein. Wärmepumpe Mindestvolumenstrom ODU 9 WHT 0,7 m 6 720 814 498-48.1I ODU 15 WHT 1,0 m Bild 12 Tab. -
Seite 13: Elektrischer Anschluss
Installation ▶ Schützen Sie den Kondensatschlauch durch eine ausreichende Wär- medämmung vor Frost. ▶ Prüfen Sie nach dem Verlegen des Kondensatschlauches, ob das Kondensat ordnungsgemäß ablaufen kann. Elektrischer Anschluss WARNUNG: Warnung Stromschlag! Nach dem Spannungsfreischalten des Gerätes kann für einen Zeitraum von 2 Minuten noch Spannung auf dem Gerät sein, da sich die Kondensatoren auf dem Inverter noch entladen müssen. -
Seite 14: Elektrischer Anschluss Odu 15 Wht
Installation 8.8.2 Elektrischer Anschluss ODU 15 WHT L2 L3 X3 / WP X4 / Steuerung 3/N/PE~400/50 1/N/PE~230/50 C 16A C 16A Bild 19 Anschlussbereich ausklappen 6 720 814 498-10.1I ▶ Schließen Sie die elektrischen Leitungen entsprechend folgender Bild 21 Elektrischer Anschluss ODU 15 WHT Abbildung an. -
Seite 15: Anschluss Der Wärmepumpe An Wärmepumpenmodul Mit Integriertem Warmwasserspeicher Idu T/Ts
Installation Anschluss der Wärmepumpe an Wärmepumpenmo- ▶ Wärmepumpenrücklauf [3] an den Wärmeträger-Ausgang [1] Abbildung 22 anschließen. dul mit integriertem Warmwasserspeicher IDU T/TS ▶ Vorlauf der Wärmepumpe [4] an Wärmeträger-Eingang [2] Rohre und Anschlüsse zum Schutz vor Kondensation isolieren, wenn Abbildung 22. anschließen. Kühlung verwendet wird. -
Seite 16: Anschluss Der Wärmepumpe An Wärmepumpenmodul Idu E Mit Integriertem Elektro-Heizeinsatz
Installation Wärmepumpe Mindestdurchfluss Maximaler Druckabfall Maximale Rohrlänge (Vor- und Rücklauf) ( m³/h) (kPa) Cu 28 mm (m) ODU 9 WHT ODU 15 WHT Tab. 13 Rohrmaßen und max. Rohrlängen für den Anschluss der Wärmepumpe an das Wärmepumpenmodul mit Mischventil für externe IDU B -Zusatz- heizeinrichtung 1) Für Rohre und Komponenten zwischen der Inneneinheit (Wärmepumpenmodul) und der Außeneinheit (Wärmepumpe). -
Seite 17: Allgemeine Elektroinstallation
Allgemeine Elektroinstallation Allgemeine Elektroinstallation CAN-BUS Verbindung zwischen Wärmepumpe und Inneneinheit 6 720 814 498-55.2I Bild 25 CAN-BUS Verbindung zwischen Wärmepumpe und Inneneinheit Wärmepumpe Installationseinheit, Inneneinheit ODU 9-15 WHT – 6 720 817 893 (2015/08) -
Seite 18: Anschlussplan Für Odu 9 Wht (Einphasig)
Allgemeine Elektroinstallation Anschlussplan für ODU 9 WHT (einphasig) ON ERR L X27/2 X27/1 X27/2 X27/8 FROM AC TO DRIVE Rohrbegleitheizung Abtauen X27/7 > p N PE DHC1 DHC2 W PE Ölsumpfheizung X27/9 H Modbus L Modbus GND ??? Frequenzeing. 0...5V ??? +5V 20 mA ??? +12..+18V ??? N L L’... - Seite 19 Allgemeine Elektroinstallation “+” Lüfter Drehz. Lüfter +10V Lüfter 0...10V Lüfter GND Heizungsrücklauf Außenluft Verdichtereintritt Verdampferaustritt Einspritzung CAN GND CAN L CAN H Heizungsvorlauf +12...+18V ND 4...20mA (IWS III) HD 4...20mA MD 4...20mA Heißgas +12V X8 / F4 Phase 1 Phase 2 Phase 3 Phase 4 +12V...
- Seite 20 Allgemeine Elektroinstallation [X37 3]Phase 2 Legende zu den Abbildungen 26 und 27: [X37 4]Phase 1 [A2] Integrierte Wärmepumpensteuerung (IWS) [X38] IWS Stecker 3-polig – Ölsumpf [A3] Inverter Verdichter [X38 3]Ölsumpfheizung [A4] Filterbaugruppe [X39] IWS Stecker 7-polig – Temperatur [B1] Temperaturfühler Heizungsvorlauf – KTY [X39 1]Frostschutz [B2] Temperaturfühler Heizungsrücklauf –...
-
Seite 21: Anschlussplan Für Odu 15 Wht (3-Phasig)
Allgemeine Elektroinstallation Anschlussplan für ODU 15 WHT (3-phasig) L1 L2 L3 N ON ERR L X27/2 X27/1 X27/2 X27/8 X27/3 Rohrbegleitheizung Abtauen X27/7 > p L1 L2 DHC1 DHC2 W PE Ölsumpfheizung X27/9 H Modbus L Modbus GND ??? Frequenzeing. 0...5V ??? +5V 20 mA ??? +12..+18V ??? N L L’... - Seite 22 Allgemeine Elektroinstallation “+” Lüfter Drehz. Lüfter +10V Lüfter 0...10V Lüfter GND Heizungsrücklauf Außenluft Verdichtereintritt Verdampferaustritt Einspritzung CAN GND CAN L CAN H Heizungsvorlauf +12...+18V ND 4...20mA (IWS III) HD 4...20mA MD 4...20mA Heißgas +12V X8 / F4 Phase 1 Phase 2 Phase 3 Phase 4 +12V...
- Seite 23 Allgemeine Elektroinstallation [X37 3]Phase 2 Legende zu den Abbildungen 28 und 29: [X37 4]Phase 1 [A2] Integrierte Wärmepumpensteuerung (IWS) [X38] IWS Stecker 3-polig – Ölsumpf [A3] Inverter Verdichter [X38 3]Ölsumpfheizung [A4] Filterbaugruppe [X39] IWS Stecker 7-polig – Temperatur [B1] Temperaturfühler Heizungsvorlauf – KTY [X39 1]Frostschutz [B2] Temperaturfühler Heizungsrücklauf –...
-
Seite 24: Heizleistungsdiagramm Odu 9 Wht
Allgemeine Elektroinstallation Heizleistungsdiagramm ODU 9 WHT 6 720 814 498-27.2I Bild 30 Heizleistungsdiagramm ODU 9 WHT Außentemperatur [ °C] Heizleistung [kW] max. W55 max. W45 max. W35 min. W55 min. W45 min. W35 Warmwasserleistungsdiagramm ODU 9 WHT 6 720 814 498-28.2I Bild 31 Warmwasserleistungsdiagramm ODU 9 WHT Außentemperatur [ °C] Warmwasserleistung [kW]... -
Seite 25: Heizleistungsdiagramm Odu 15 Wht
Allgemeine Elektroinstallation Heizleistungsdiagramm ODU 15 WHT 6 720 814 498-29.2I Bild 32 Heizleistungsdiagramm ODU 15 WHT Außentemperatur [ °C] Heizleistung [kW] max. W55 max. W45 max. W35 min. W55 min. W45 min. W35 Warmwasserleistungsdiagramm ODU 15 WHT 6 720 814 498-30.2I Bild 33 Warmwasserleistungsdiagramm ODU 15 WHT Außentemperatur [ °C] Warmwasserleistung [kW]... -
Seite 26: Inbetriebnahme
Inbetriebnahme 11.1 Kontrolle der Schiebeschalter auf der IWS und GW Inbetriebnahme Führen Sie folgende Schritte aus, um die IWS und GW zugänglich zu ma- chen. Zum Betrieb des Gerätes ist ein Regelgerät notwendig. An ihm werden alle notwendigen Einstellungen vor und während des Betriebes vorge- nommen. - Seite 27 Störungsbehebung Werkseitige Einstellung 6 720 814 498-23.2I Bild 38 Werkseitige Einstellung ▶ Kontrollieren Sie, ob der Schiebeschalter korrekt eingestellt ist. Die- ser sollte immer so eingestellt sein wie auf der Abbildung 38. Schiebeschalter (BA) ▶ Kontrollieren Sie, ob der Schiebeschalter (BA) korrekt eingestellt ist. Nur Heizbetrieb: 6 720 814 498-49.1I Bild 36 Abdeckung abheben...
-
Seite 28: Anschlussbereich Von Oben Verschließen
Störungsbehebung 11.2 Leuchtdioden (LED) ODU 9 WHT 6 720 814 498-56.1I Bild 42 ODU 9 WHT ODU 15 WHT 6 720 814 498-24.1I 6 720 814 498-57.1I Bild 43 ODU 15 WHT Bild 45 LEDs 11.1.3 Anschlussbereich von oben verschließen Resettaste Die Bedeutung der Leuchtdioden auf der IWS ist in der folgenden Tabelle aufgeführt. -
Seite 29: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein. Verpackung Bei der Verpackung sind wir an den länderspezifischen Verwertungssys- temen beteiligt, die ein optimales Recycling gewährleisten. - Seite 30 Notizen ODU 9-15 WHT – 6 720 817 893 (2015/08)
- Seite 31 Notizen ODU 9-15 WHT – 6 720 817 893 (2015/08)
-
Seite 32: Österreich
