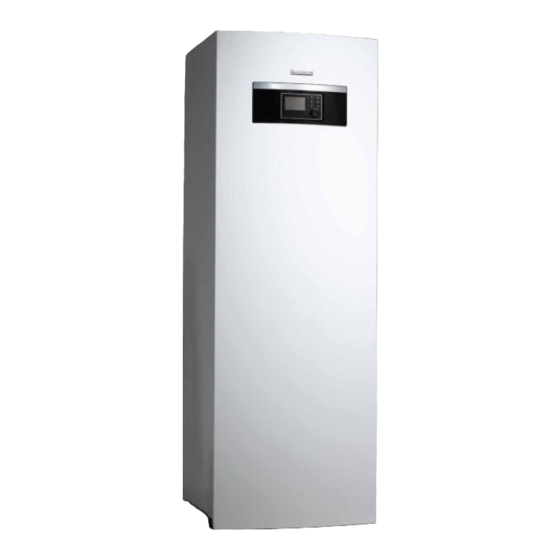

Buderus Logatherm WPLS6-13.2 T Installationsanleitung

Inneneinheit für luft-wasser-wärmepumpe
Vorschau ausblenden Andere Handbücher für Logatherm WPLS6-13.2 T:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

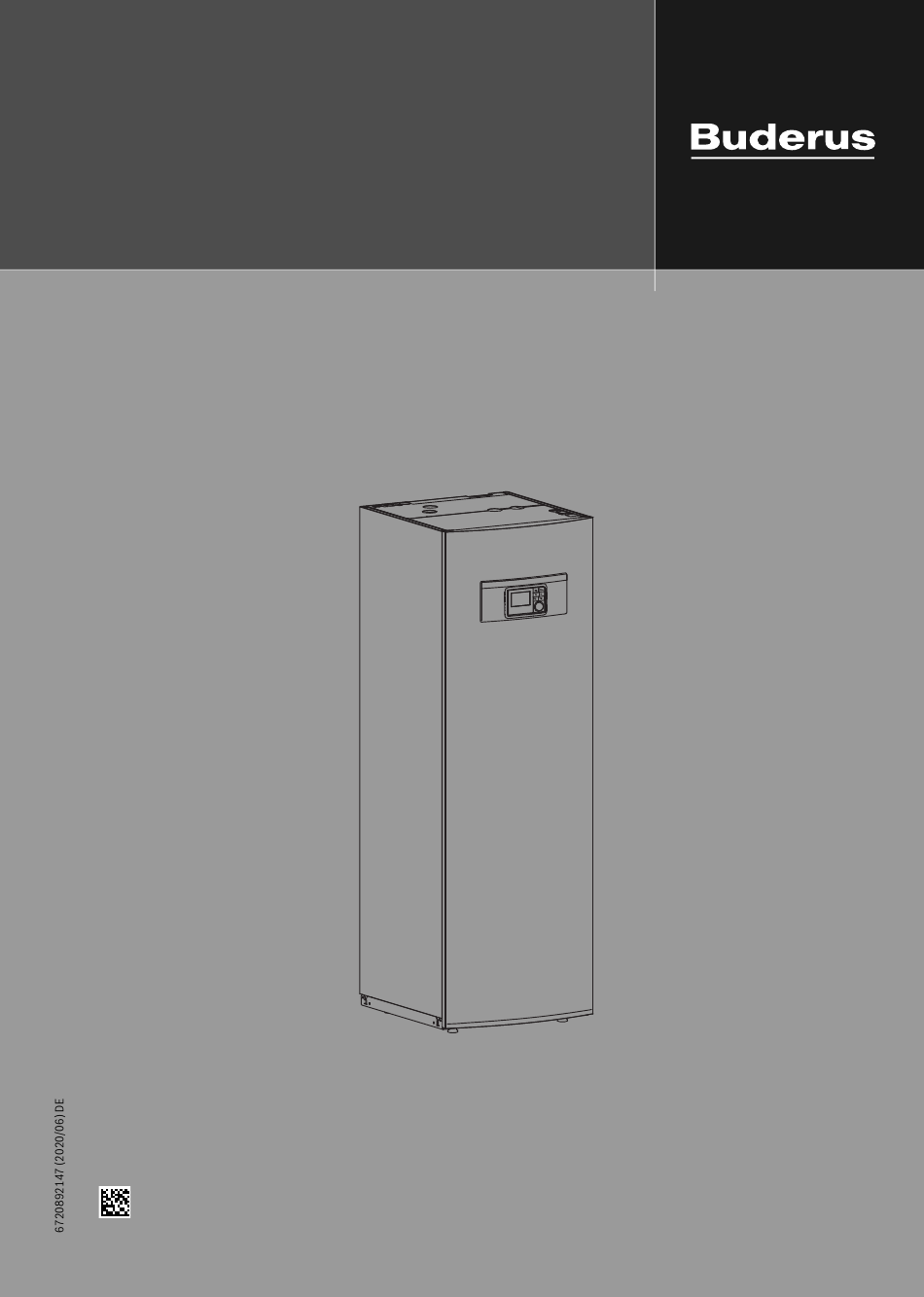

Installationsanleitung
Inneneinheit für Luft-Wasser-Wärmepumpe
Logatherm WPLS6-13.2 T/TS
230V 1N~/ 400V 3N~
Vor Installation und Wartung sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logatherm WPLS6-13.2 T

Inhaltszusammenfassung für Buderus Logatherm WPLS6-13.2 T

  • Seite 1 Installationsanleitung Inneneinheit für Luft-Wasser-Wärmepumpe Logatherm WPLS6-13.2 T/TS 230V 1N~/ 400V 3N~ Vor Installation und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    Zuheizers ........40 Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Gas- und Wasserinstallationen, Heizungs- und ▶ Bei Haut- oder Augenkontakt mit dem Kältemittel ei- Elektrotechnik. Die Anweisungen in allen Anleitungen nen Arzt aufsuchen. müssen eingehalten werden. Bei Nichtbeachten kön- ▶ Wenn Kältemittel austritt, sofort den Installateur kontaktieren. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 4: Vorschriften

    Heizwasserproben nicht klar sind, vor der Instal- lation der Wärmepumpe entsprechende Maßnahmen zu treffen, z. B. durch Nachrüsten von Magnetitfiltern und Entlüftern. Eventuell ist zum Schutz der Wärmepumpe ein Wärmetauscher erforder- lich, wenn vorgegebene Grenzwerte nicht erreicht werden können. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 5: Produktbeschreibung

    Anforderungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen. Sie können die Konformitätserklärung des Produkts anfordern. Wenden Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung. Typschild Das Typschild der Inneneinheit befindet sich auf der oberen Kompakt- modulabdeckung. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 6: Produktübersicht

    [10] Vorlauf zur Heizungsanlage Kaltwasseranschluss [11] Kabelkanal für Elektroanschluss Warmwasseranschluss [12] Verflüssiger Kabeldurchführung zum IP-Modul (Zubehör) [13] Ausdehnungsgefäß Kabelkanal für CAN-BUS und Fühler [14] Füll- und Entleerhahn VA0 Rücklauf zur Solaranlage (nur bei IDUS) [15] Ablassschlauch Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 7: Abmessungen Und Mindestabstände

    Installationen (Wände, Waschbecken usw.) ist ein Mindestabstand von 50 mm erforderlich. Die Aufstellung erfolgt vorzugsweise vor einer Außen- oder einer gedämmten Zwischenwand. Bild 4 Abmessungen (mm) Bild 3 Mindestabstand (mm) Bild 5 Anschlussabmessungen, Ansicht von oben Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 8: Installationsvorbereitung

    – Beim Verlegen der Kältemittelleitungen ist absolute Sorgfalt er- Die Inneneinheit nicht bei Temperaturen unter – 10 °C transportieren forderlich. oder lagern. – Kältemittelleitungen nur mit Hilfe von Rohrschneider ablängen und diese anschließend wieder vor Schmutz und Feuchtigkeit ein- trag verschließen. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 9: Auspacken

    ▶ Lieferumfang auf Vollständigkeit prüfen. Installation Bild 6 Entfernen der Frontplatte HINWEIS: Beschädigungsgefahr! Die EMS-BUS-Leitung für die Bedieneinheit ist auf der Rückseite der Frontplatte befestigt. ▶ Beim Abnehmen der Frontplatte nicht an der BUS-Leitung ziehen. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 10: Sicherheitsgruppe Ohne Bypass

    ▶ Zuerst Partikelfilter ([SC1], Abb. 7) auf T-Stück montieren. ▶ Anschlüsse für Bypassleitung an T-Stück und Sicherheitsventil mit Der Mindestdurchfluss entsprechend der technischen Daten im Kapitel 1"-Kappen verschließen [A]. 12.1 ist sicherzustellen. ▶ Übrige Komponenten montieren. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 11: Sicherheitsgruppe Mit Bypass

    Sicherheitsventil [VL1] Automatisches Entlüftungsventil [T0] Vorlauftemperaturfühler [GC1] Manometer Sicherheitsgruppe montieren: ▶ Zuerst Partikelfilter ([SC1], Abb. 8) auf T-Stück montieren. ▶ Übrige Komponenten montieren, Verschraubungen am Bypass je- doch nicht ganz festziehen ([4], Abb. 8). Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 12: Rohrabmessungen

    Meter zwischen dem Heißwasserauslass und dem Ablaufpunkt ist. Bild 9 Anschlüsse der Inneneinheit an die Heizungsanlage und Warmwasser Anschluss für Heizkreispumpe PC1 (Vorlauf zur Heizungsanlage) Warmwasseranschluss Kaltwasseranschluss [SC1] Partikelfilter (Anschluss im Rücklauf von der Heizungsanlage) Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 13: Umwälzpumpe Für Heizungsanlage (Pc1)

    Die Umwälzpumpe der Heizungsanlage wird entsprechend dem Durch- flusswiderstand in der Anlage und den Anforderungen an die Vorlauftem- peratur ausgewählt. Maximallast am Relaisausgang der Umwälzpumpe PC1: 2 A, cos > 0,4. Bei höherer Belastung ist die Verwendung eines Zwischenrelais nötig. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 14: Inneneinheit Befüllen

    Temperatur im Wärmesystem und entweichender Luft den Warmwasserhähnen nur Wasser austritt. noch genügend Druck vorhanden ist. 7. Entleerhahn VA0 und Warmwasserhähne schließen. 8. Wenn der Anlagendruck an GC1 2 bar erreicht hat, Füllhahn VW2 schließen. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 15: Elektrischer Anschluss

    Starkstromleitungen (230/400 V) in der Nähe einer Kommunikationslei- lationsmodul nicht anschließen. tung können Funktionsstörungen der Inneneinheit hervorrufen. ▶ EMS BUS-Leitung getrennt von Netzkabeln verlegen. Mindestab- stand 100 mm. Eine gemeinsame Verlegung mit Fühlerkabeln ist zu- lässig. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 16: Umgang Mit Leiterplatten

    Art behandelt werden. 5.7.4 Temperaturfühler montieren 6 720 809 156-23.1I In der Grundeinstellung regelt der Regler die Vorlauftemperatur automa- tisch in Abhängigkeit von der Außentemperatur. Für noch mehr Komfort Bild 13 Platzierung des Außentemperaturfühlers Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 17: Externe Anschlüsse

    ▶ Kabel so verlegen, dass der Schaltkasten nach vorn gekippt werden kann. ▶ Kabel laut Schaltplan anschließen. ▶ Verschlussdeckel des Schaltkastens und Frontverkleidung der Innen- einheit wieder montieren. Bild 14 Kabeldurchführungen Kabelkanal für Elektroanschluss Kabelkanal für CAN-BUS und Fühlerkabel Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 18: Anschlüsse Installationsmodul

    Last Zwischenrelais installieren. [K2] Schütz elektrischer Zuheizer EE2 [K3] Schütz elektrischer Zuheizer EE3 [F50] Sicherung 6,3 A _______________ Werkseitig angeschlossen [PC0] Umwälzpumpe für Heizwasser _ __ ___ ___ __ Anschluss bei Installation/Zubehör [PC1] Umwälzpumpe der Heizungsanlage Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 19: Anordnung Im Schaltkasten

    230V 1N~, Heizkabel Kondensatauffangwanne (Zubehör) Im Parallelbetrieb von Wärmepumpe und elektrischen Zuheizer dürfen in der Konfiguration nur 6 KW Leistung für den Zuheizer aktiviert werden, ansonsten ist eine separate Spannungsversorgung zur Wärmepumpe über den Hautverteiler erforderlich. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 20: Klemmenbelegung Im Schaltkasten, Elektrischer Zuheizer 9 Kw 1N~, Siehe "Anbringen Der Überbrückung

    230V 1N~, Regler (EMS Module)Zubehör 230V 1N~, Heizkabel Kondensatauffangwanne (Zubehör) Die Außeneinheit verfügt über eine separate Spannungsversorgung über den Hauptverteiler (230V 1N~). Aufstellen ▶ Die Verpackung entsprechend den darauf befindlichen Anweisungen entsorgen. ▶ Das mitgelieferte Zubehör entnehmen. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 21: Inbetriebnahme

    Schritte 4 und 5 wiederholen, bis aus VL1 keine Luft mehr aus- tritt. VW1 in Heizbetrieb schalten. Nur den Zuheizer aktivieren. Zuheizer nur deaktivieren, wenn der Druck nach 10 Minuten nicht gesunken ist. [10] PWM-Stecker PC0 wieder an der Umwälzpumpe anschließen. [11] Partikelfilter SC1 reinigen. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 22: Betriebsdruck Der Heizungsanlage Einstellen

    Die Temperaturdifferenz für die Wärmepumpe muss für die verschiede- nen Heizungsanlagen eingestellt werden. ▶ Bei Fußbodenheizung 5 K als Temp.diff. Heizen einstellen. ▶ Bei Heizkörpern 8 K als Temp.diff. Heizen einstellen. Diese Einstellungen sind für die Wärmepumpe optimal. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 23: Partikelfilter

    Inneneinheit parallel zum CAN-BUS-Anschluss für die Außen- einheit ODU Split angeklemmt. Zubehör kann in Reihe mit anderen an ▶ Kappe wieder anschrauben (handfest anziehen). den CAN-BUS angeschlossenen Einheiten angeschlossen werden. ▶ Ventil öffnen (4). Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 24: Temperaturregler (Zubehör, Siehe Separate Anleitung)

    • Bis 20 m Kabellänge: 0,75 bis 1,50 mm • Bis 30 m Kabellänge: 1,0 bis 1,50 mm Der Relaisausgang PK2 ist im Kühlbetrieb aktiv und kann zum Ansteuern des Kühl-/Heizbetriebs eines Gebläsekonvektors oder einer Umwälz- Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 25: Feuchtefühler Montieren

    – Das ausgeschnittene Stück der Dämmung wieder an ursprüngli- ( Anleitung der Bedieneinheit). cher Stelle einfügen und mit handelsüblichem Klebeband fixieren. ▶ Notwendige Einstellungen für den Poolbetrieb vornehmen ( Anlei- ▶ Solarmodul installieren ( Anleitung für Solarmodul). tung der Bedieneinheit). Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 26: Ip-Modul

    Grundeinstellungen des Moduls sind der Name und die Adresse des Ziel- servers hinterlegt. Sobald eine Internetverbindung aufgebaut wurde, meldet sich das IP-Modul automatisch auf dem Buderus-Server an. • LAN Das Modul braucht nicht zwingend einen Internetzugang. Es kann auch in einem lokalen Netz verwendet werden.

  • Seite 27: Umweltschutz Und Entsorgung

    Anlage eine ausreichende Energiemenge ge- speichert werden können. Diese Energie wird einerseits in der Wasser- menge der Heizungsanlage und andererseits in den Anlagenkomponenten (Heizkörper) sowie im Betonboden (Fußboden- heizung) gespeichert. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 28: Technische Daten

    Sicherheitstemperaturwächter, Heizkreis 2, 3 ... 12.2.1 Erläuterungen zu den Systemlösungen Allgemein HC100 Installationsmodul in Wärmepumpenmodul integriert HMC300 Regler RC100 H Temperaturregler (Zubehör) PSW... Pufferspeicher (Zubehör) MD1/MK2 Feuchtigkeitsfühler (Zubehör) Außentemperaturfühler Zirkulationspumpe (Zubehör) Warmwassertemperaturfühler Umschaltventil (Zubehör) Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 29: Heizsystem Mit Einem Ungemischten Und Einen Gemischten Heizkreis

    Bild 27 Außeneinheit mit Inneneinheit und zwei Heizkreisen In der Inneneinheit installiert. An der Wand montiert. In der Inneneinheit installiert oder an der Wand montiert. In dieser Hydraulik sind PC1 und Bypass/Pufferspeicher erforderlich (Kapitel 5.5.2). Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 30: Symbolerklärung

    Hydraulische Weiche mit Fühler schluss Manometer Systemtrennung nach EN1717 Wärmetauscher Füllen/Entleeren Ausdehnungsgefäß mit Volumenstrommesseinrichtung Kappenventil Wasserfilter Magnetitabscheider Auffangbehälter Wärmemengenzähler Luftabscheider Heizkreis ∏ Warmwasseraustritt Automatischer Entlüfter Fußboden-Heizkreis Relais Kompensator Hydraulische Weiche Elektrischer Zuheizer Tab. 8 Hydraulische Symbole Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 31: Schaltplan Elektrische Verdrahtung

    Wenn die Option für die maximale Nutzung des elektrischen Zuheizers [PC1] Umwälzpumpe der Heizungsanlage während des Kompressorbetriebs auf 6 kW oder weniger eingestellt ist, [T0] Vorlauftemperaturfühler elektrischen Zuheizer nur an zwei Phasen in Verbindung mit Außenein- [T1] Außentemperaturfühler heit anschließen. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 32: Ems / Can-Bus-Schaltplan

    Reglerdisplay Adresseinstellung ( Tabelle 9) Leiterplatte Installationsmodul Temperaturregler (Zubehör) System-Modul (Zubehör) Internetschnittstelle (Zubehör) Außeneinheit Leiterplatte CAN-Schnittstelle Addresseinstellung P = 1 9-kW-Elektro-Heizeinsatz P = B 9-kW-Elektro-Heizeinsatz, groß Umwälzpumpe A = 0 Grundeinstellung Tab. 9 Addresseinstellung Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 33: Spannungsversorgung Außen- Und Inneneinheit, Elektrischer Zuheizer 9Kw 1/3N

    Spannungsversorgung zur Wärmepumpe über den Hautverteiler erforderlich. 400V 3N~ Anschluss an: L1-L2-L3-1N-PE. Versorgung der Außeneinheit: 2L3-2N-PE. Bedienfeld: L-N-PE 230V 1N~ Anschluss an: L1-1N-PE. Brücken beachten. • Elektrischer Zuheizer im Kompressormodus: 2-4-6 kW (K3 gesperrt) Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 34: Alternativer Anschluss Zum Ems-Bus

    Technische Daten 12.3.6 Alternativer Anschluss zum EMS-BUS Bild 33 Alternativer Anschluss zum EMS-BUS Sternförmiges Netz und Reihenschaltung mit externem An- schlusskasten Sternförmiges Netz Reihenschaltung Installationsmodul Zubehörmodule (z. B. Temperaturregler, Mischventilmodul, So- larmodul) Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 35: Elektrischer Anschluss Evu

    400 V 1N~ Max. 50A, Eingang an elektrischem Zuheizer 230 V 1 N~, Regler (EMS Module) Zubehör Die Außeneinheit benötigt eine separate Spannungsversorgung über 230 V 1 N~, Heizkabel für Kondensatauffangwanne (Zubehör) den Hauptverteiler. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 36: Evu-Schaltplan Für Elektrischen Zuheizer 9 Kw 3N~, Odu Split 2/4/6/8 1 N~ Und 11T/13T/15T

    Inneneinheit 9 kW, 400V 3N~ Außeneinheit 230V 1N~ Außeneinheit 400V 3N~ [PC1] Umwälzpumpe der Heizungsanlage [T0] Vorlauftemperaturfühler [T1] Außentemperaturfühler Elektrischer Zuheizer L1-L2, Außeneinheit L3. Elektrischer Zuheizer L3, Verwendung in der Regel nicht zusammen mit Außeneinheit 3N~. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 37: Schaltplan Für Evu/Sg

    Status 1, Standby EVU-Funktion = 1 SG-Funktion = 0 Status 2, Normalbetrieb EVU-Funktion = 0 SG-Funktion = 0 Status 3, Heizkreistemperaturanhebung EVU-Funktion = 0 SG-Funktion = 1 Status 4, Zwangsbetrieb EVU-Funktion = 1 SG-Funktion = 1 Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 38: Evu 1, Abschalten Von Kompressor Und Elektrischem Zuheizer

    Bedieneinheit eingestellt werden. Während der Sperrzeit wird das Sperrzeitsymbol im Display angezeigt. Der Schaltkontakt des Relais, welches an den Klemmen 13, 14 und 49, 50 des Installationsmoduls angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 39: Evu 2, Nur Abschalten Des Kompressors

    Während der Sperrzeit wird das Sperrzeitsymbol im Dis- play angezeigt. Der Schaltkontakt des Relais, welches an den Klemmen 13, 14 und 49, 50 des Installationsmoduls angeschlossen wird, muss für 5 V und 1 mA ausgelegt sein. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 40: Evu 3, Nur Abschaltung Des Elektrischen Zuheizers

    • Oder sie erhält einen Anlaufbefehl, um den Pufferspeicher zu laden. Eine Ladung kann jedoch nur erfolgen, wenn die Temperatur im Puf- ferspeicher unterhalb der Maximaltemperatur liegt. Andernfalls bleibt die Außeneinheit ODU aus. Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 41: Kabelplan

    – 10 25800 3070 12488 5331 2490 1256 – 5 19770 2510 10001 4372 2084 1070 15280 2055 8060 3605 1753 Tab. 14 Außentemperaturfühler T1 6536 2989 1480 Tab. 12 Vorlauf-Temperaturfühler T0, TC0, TC1 Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)

  • Seite 42: Inbetriebnahmeprotokoll

     Ja |  Nein Stimmt die Phasenfolge von L1, L2, L3, N und PE in der Außeneinheit?  Ja |  Nein Stimmt die Phasenfolge von L1, L2, L3, N und PE in der Inneneinheit? Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)
  • Seite 43 Wärmepumpe bei niedrigen Außenlufttemperaturen sperren  Ja |  Nein Wurde die Inbetriebnahme ordnungsgemäß ausgeführt?  Ja |  Nein Sind weitere Maßnahmen des Installateurs notwendig? Bemerkungen: Unterschrift des Installateurs: Unterschrift des Kunden: Tab. 15 Inbetriebnahmeprotokoll Logatherm WPLS6-13.2 T/TS – 6720892147 (2020/06)
