2 Angaben zur Wärmepumpe
Logatherm WPL 10 IK und WPL 12 IK
16
15
14
13
12
11
10
9
8
7
6

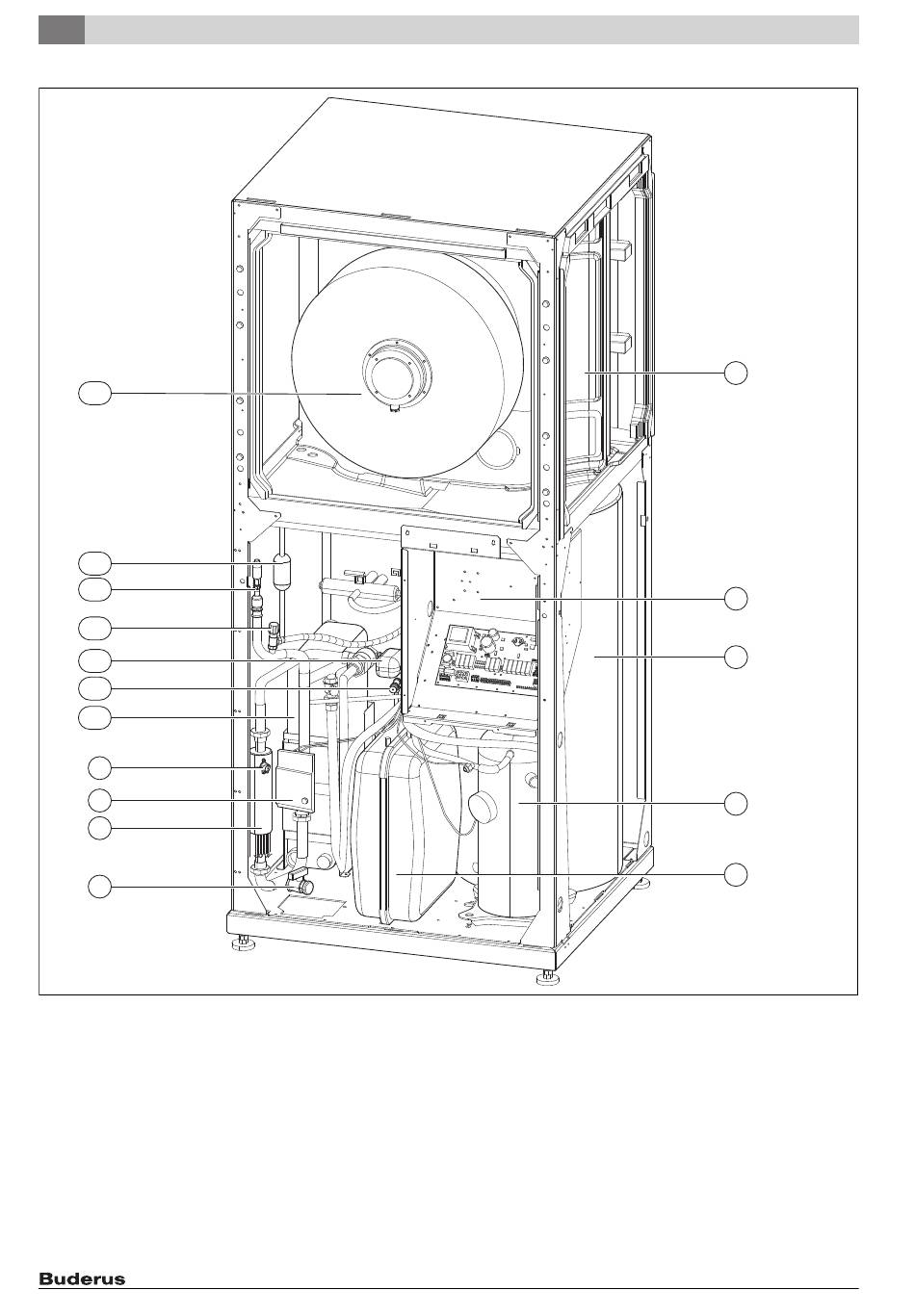

Bild 2 Geräteübersicht Logatherm WPL 10 IK und WPL 12 IK
[1] Verdampfer
[2] Schaltkasten
[3] Integrierter Pufferspeicher
[4] Kompressor
[5] Ausdehnungsgefäß
[6] Füll- und Entleerhahn
[7] Elektroheizstab
[8] Umwälzpumpe
[9] Sicherheitstemperaturbegrenzer
[10] Verflüssiger
[11] Überströmventil
[12] Umschaltventil
[13] Sicherheitsventil
6
[14] Entlüfter
[15] Filtertrockner
[16] Gebläse
