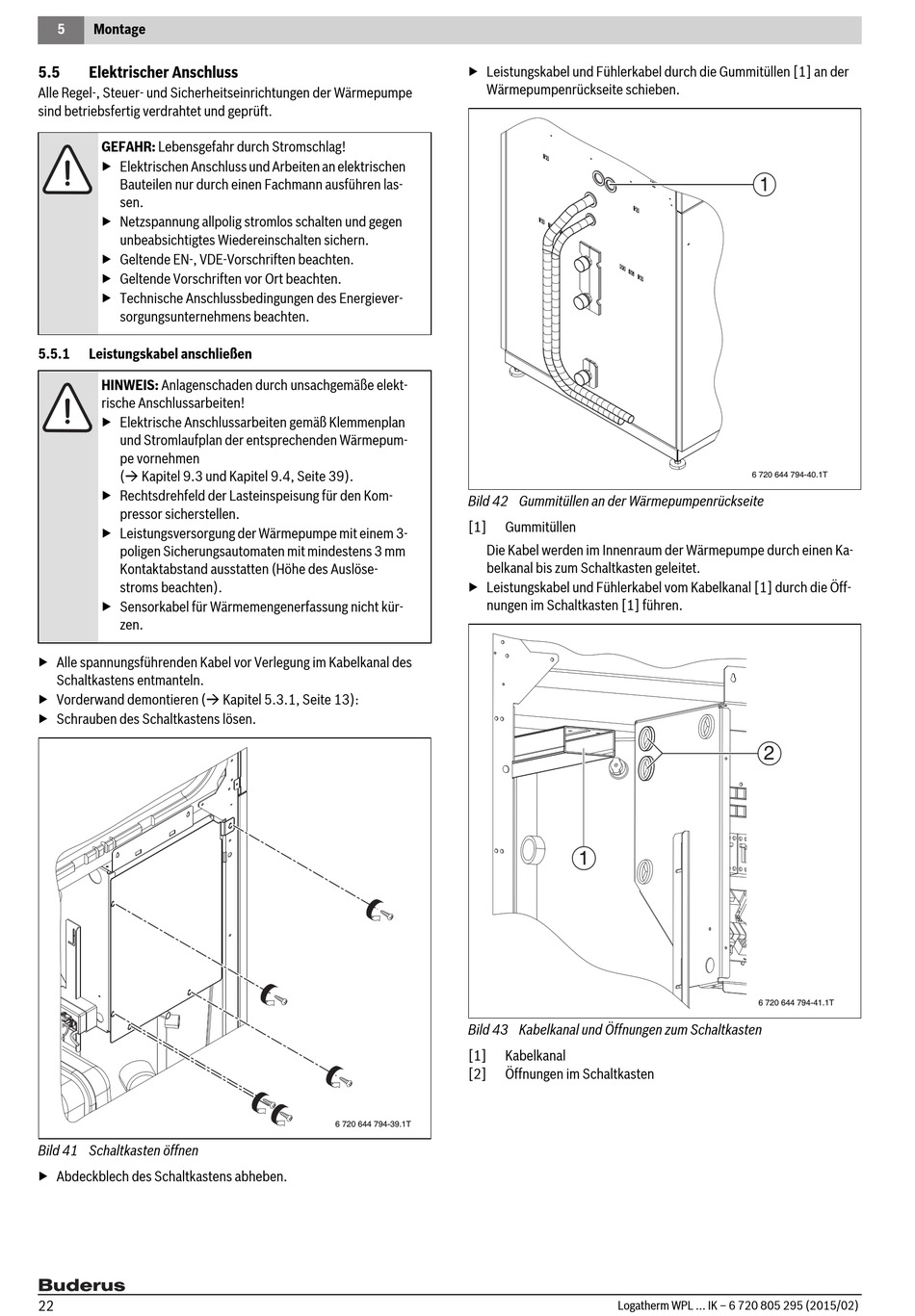

5 Montage
5.5

Elektrischer Anschluss

Alle Regel-, Steuer- und Sicherheitseinrichtungen der Wärmepumpe
sind betriebsfertig verdrahtet und geprüft.
GEFAHR: Lebensgefahr durch Stromschlag!
▶ Elektrischen Anschluss und Arbeiten an elektrischen
Bauteilen nur durch einen Fachmann ausführen las-
sen.
▶ Netzspannung allpolig stromlos schalten und gegen
unbeabsichtigtes Wiedereinschalten sichern.
▶ Geltende EN-, VDE-Vorschriften beachten.
▶ Geltende Vorschriften vor Ort beachten.
▶ Technische Anschlussbedingungen des Energiever-
sorgungsunternehmens beachten.
5.5.1 Leistungskabel anschließen
HINWEIS: Anlagenschaden durch unsachgemäße elekt-
rische Anschlussarbeiten!
▶ Elektrische Anschlussarbeiten gemäß Klemmenplan
und Stromlaufplan der entsprechenden Wärmepum-
pe vornehmen
( Kapitel 9.3 und Kapitel 9.4, Seite 39).
▶ Rechtsdrehfeld der Lasteinspeisung für den Kom-
pressor sicherstellen.
▶ Leistungsversorgung der Wärmepumpe mit einem 3-
poligen Sicherungsautomaten mit mindestens 3 mm
Kontaktabstand ausstatten (Höhe des Auslöse-
stroms beachten).
▶ Sensorkabel für Wärmemengenerfassung nicht kür-
zen.
▶ Alle spannungsführenden Kabel vor Verlegung im Kabelkanal des
Schaltkastens entmanteln.
▶ Vorderwand demontieren ( Kapitel 5.3.1, Seite 13):
▶ Schrauben des Schaltkastens lösen.
Bild 41 Schaltkasten öffnen
▶ Abdeckblech des Schaltkastens abheben.
22
▶ Leistungskabel und Fühlerkabel durch die Gummitüllen [1] an der
Wärmepumpenrückseite schieben.
Bild 42 Gummitüllen an der Wärmepumpenrückseite
[1] Gummitüllen
Die Kabel werden im Innenraum der Wärmepumpe durch einen Ka-
belkanal bis zum Schaltkasten geleitet.
▶ Leistungskabel und Fühlerkabel vom Kabelkanal [1] durch die Öff-
nungen im Schaltkasten [1] führen.
Bild 43 Kabelkanal und Öffnungen zum Schaltkasten
[1] Kabelkanal
[2] Öffnungen im Schaltkasten
6 720 644 794-39.1T
1
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
1
6 720 644 794-40.1T
2
6 720 644 794-41.1T
