Buderus Logatherm WPL 6 IK Installations- Und Wartungsanleitung Seite 51

Hydraulik 2: 2 Heizkreise, externer Parallelpuffer- und Warmwasserspeicher (Hydraulikcode 210)
R
ZIP
TBW
Logalux SH...EW

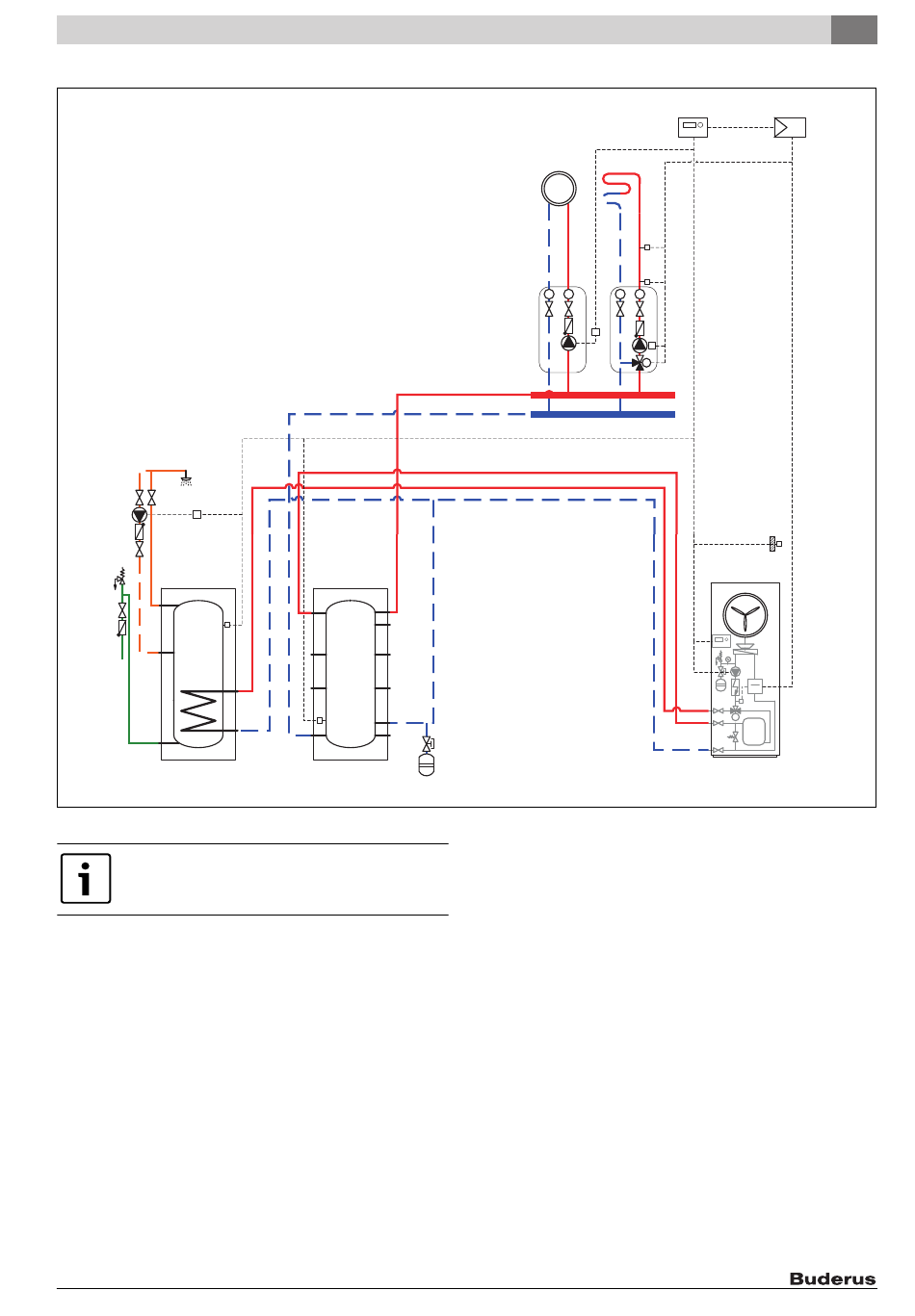

Bild 88 Hydraulik 2: 2 Heizkreise, externer Parallelpuffer- und Warmwasserspeicher
Das Schaltbild ist nur eine schematische Darstellung –
bitte Stutzenbelegung beachten.
Kurzbeschreibung
• Kompakte Luft-Wasser-Wärmepumpe für die Innenaufstellung, zwei
Heizkreise, mit externem Parallelpuffer und Warmwasserspeicher
• Die kompakte Wärmepumpe ist bereits mit folgenden Bauteilen aus-
gestattet:
– Pufferspeicher 55 l bei WPL6 IK und WPL8 IK
– Pufferspeicher 80 l bei WPL10 IK und WPL12 IK
– Energieeffiziente Umwälzpumpe
– Heizstab 6 kW bei WPL6 IK und WPL8 IK
– Heizstab 9 kW bei WPL10 IK und WPL12 IK zur Unterstützung im
Heizbetrieb und bei der Warmwasserbereitung
– Wärmepumpenmanager Logamatic HMC20
– Zusatzplatine Logamatic HMC20 Z
– Wärmemengenzähler
– Umschaltventil für die Warmwasserbereitung
– Überströmventil für den Heizkreis
– Ausdehnungsgefäß 18 l bei WPL6 IK und WPL8 IK
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
TRL/G
Logalux PS...EW
T T T T
R
R
HUP
M
Logatherm WPL...IK
– Ausdehnungsgefäß 24 l bei WPL10 IK und WPL12 IK
– Schnellentlüfter, Manometer und Sicherheitsventil für den Heiz-
kreis
• monoenergetischer Betrieb
• für zwei Heizkreise konzipiert
• zum Lieferumfang der Wärmepumpe gehören
– Außentemperaturfühler
– drei Absperrhähne für den Heizkreis
– Schwingungsentkoppelung für den Heizkreis
– vier Stellfüße
– Installations- und Montageanleitung.
