5

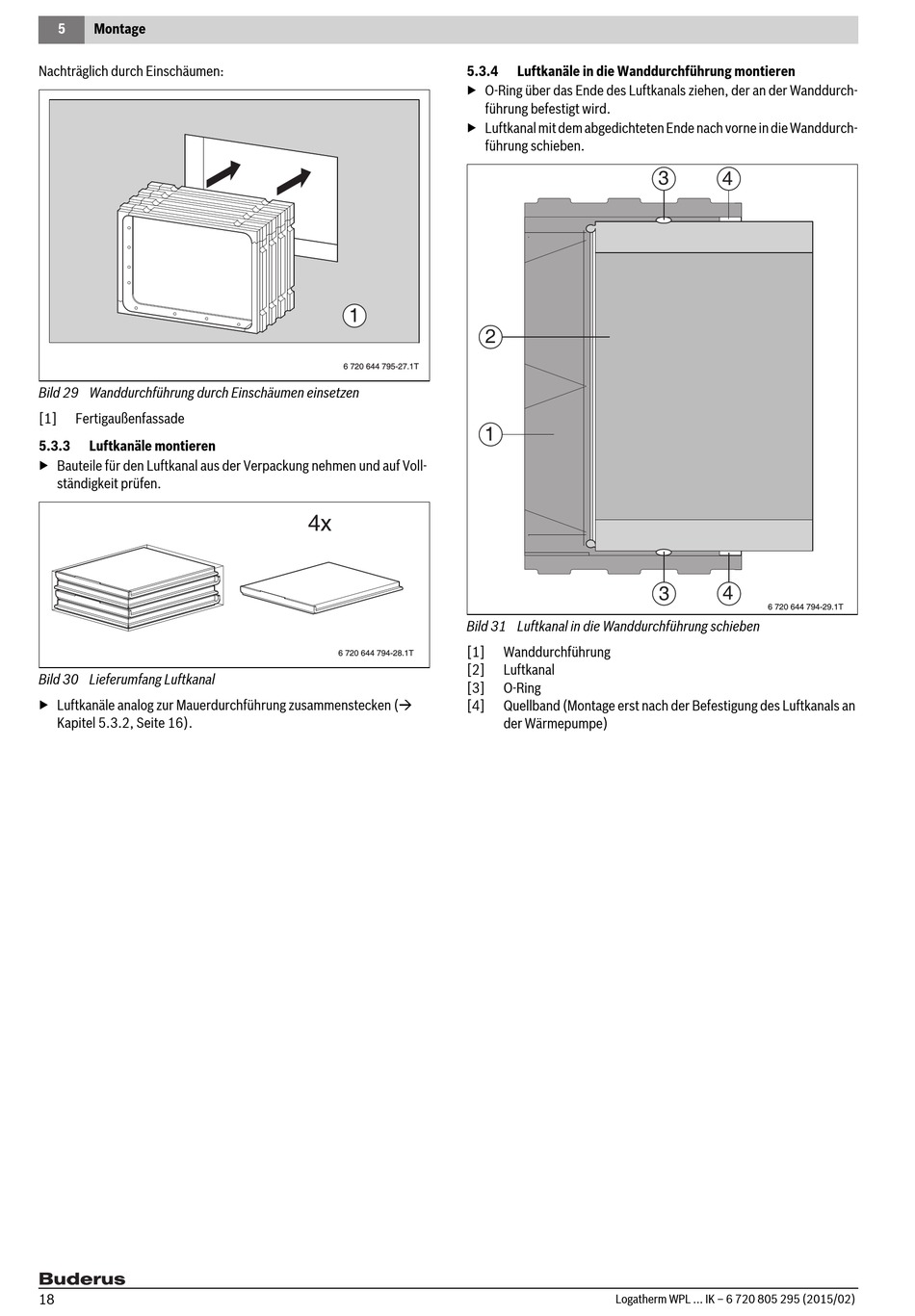

Montage
Nachträglich durch Einschäumen:
Bild 29 Wanddurchführung durch Einschäumen einsetzen
[1]
Fertigaußenfassade
5.3.3
Luftkanäle montieren
▶ Bauteile für den Luftkanal aus der Verpackung nehmen und auf Voll-
ständigkeit prüfen.
Bild 30 Lieferumfang Luftkanal
▶ Luftkanäle analog zur Mauerdurchführung zusammenstecken (
Kapitel 5.3.2, Seite 16).
18
5.3.4
▶ O-Ring über das Ende des Luftkanals ziehen, der an der Wanddurch-
▶ Luftkanal mit dem abgedichteten Ende nach vorne in die Wanddurch-
1
6 720 644 795-27.1T
4x
Bild 31 Luftkanal in die Wanddurchführung schieben
[1]
6 720 644 794-28.1T
[2]
[3]
[4]
Luftkanäle in die Wanddurchführung montieren
führung befestigt wird.
führung schieben.
2
1
Wanddurchführung
Luftkanal
O-Ring
Quellband (Montage erst nach der Befestigung des Luftkanals an
der Wärmepumpe)
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
3
4
3
4
6 720 644 794-29.1T
