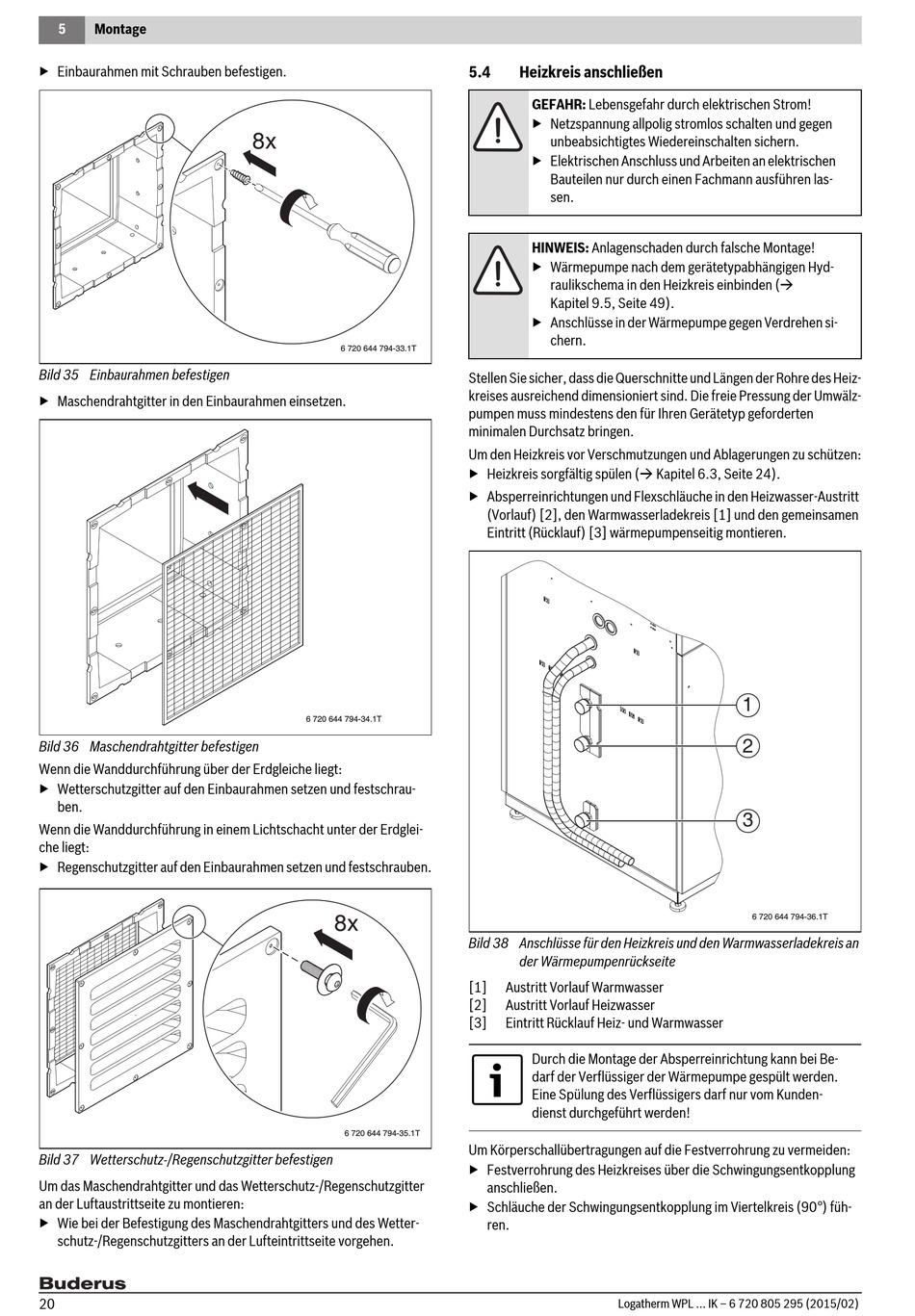

5 Montage
▶ Einbaurahmen mit Schrauben befestigen.
Bild 35 Einbaurahmen befestigen
▶ Maschendrahtgitter in den Einbaurahmen einsetzen.
Bild 36 Maschendrahtgitter befestigen
Wenn die Wanddurchführung über der Erdgleiche liegt:
▶ Wetterschutzgitter auf den Einbaurahmen setzen und festschrau-
ben.
Wenn die Wanddurchführung in einem Lichtschacht unter der Erdglei-
che liegt:
▶ Regenschutzgitter auf den Einbaurahmen setzen und festschrauben.
Bild 37 Wetterschutz-/Regenschutzgitter befestigen
Um das Maschendrahtgitter und das Wetterschutz-/Regenschutzgitter
an der Luftaustrittseite zu montieren:
▶ Wie bei der Befestigung des Maschendrahtgitters und des Wetter-
schutz-/Regenschutzgitters an der Lufteintrittseite vorgehen.
20
8x
6 720 644 794-33.1T
6 720 644 794-34.1T
8x
6 720 644 794-35.1T
5.4 Heizkreis anschließen
GEFAHR: Lebensgefahr durch elektrischen Strom!
▶ Netzspannung allpolig stromlos schalten und gegen
unbeabsichtigtes Wiedereinschalten sichern.
▶ Elektrischen Anschluss und Arbeiten an elektrischen
Bauteilen nur durch einen Fachmann ausführen las-
sen.
HINWEIS: Anlagenschaden durch falsche Montage!
▶ Wärmepumpe nach dem gerätetypabhängigen Hyd-
raulikschema in den Heizkreis einbinden (
Kapitel 9.5, Seite 49).
▶ Anschlüsse in der Wärmepumpe gegen Verdrehen si-
chern.
Stellen Sie sicher, dass die Querschnitte und Längen der Rohre des Heiz-
kreises ausreichend dimensioniert sind. Die freie Pressung der Umwälz-
pumpen muss mindestens den für Ihren Gerätetyp geforderten
minimalen Durchsatz bringen.
Um den Heizkreis vor Verschmutzungen und Ablagerungen zu schützen:
▶ Heizkreis sorgfältig spülen ( Kapitel 6.3, Seite 24).
▶ Absperreinrichtungen und Flexschläuche in den Heizwasser-Austritt
(Vorlauf) [2], den Warmwasserladekreis [1] und den gemeinsamen
Eintritt (Rücklauf) [3] wärmepumpenseitig montieren.
Bild 38 Anschlüsse für den Heizkreis und den Warmwasserladekreis an
der Wärmepumpenrückseite
[1] Austritt Vorlauf Warmwasser
[2] Austritt Vorlauf Heizwasser
[3] Eintritt Rücklauf Heiz- und Warmwasser
Durch die Montage der Absperreinrichtung kann bei Be-
darf der Verflüssiger der Wärmepumpe gespült werden.
Eine Spülung des Verflüssigers darf nur vom Kunden-
dienst durchgeführt werden!
Um Körperschallübertragungen auf die Festverrohrung zu vermeiden:
▶ Festverrohrung des Heizkreises über die Schwingungsentkopplung
anschließen.
▶ Schläuche der Schwingungsentkopplung im Viertelkreis (90 °) füh-
ren.
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
1
2
3
6 720 644 794-36.1T
