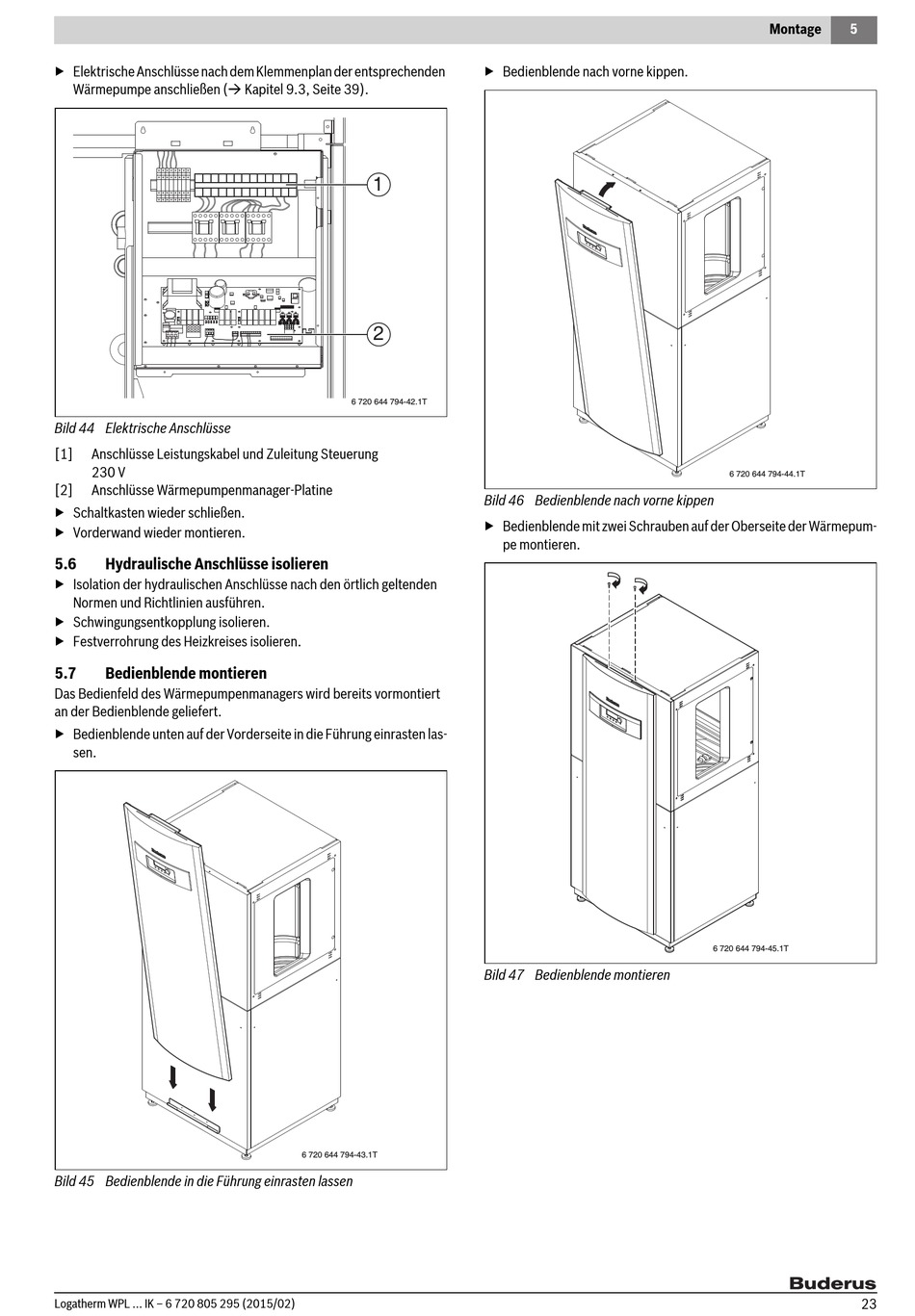

▶ Elektrische Anschlüsse nach dem Klemmenplan der entsprechenden
Wärmepumpe anschließen ( Kapitel 9.3, Seite 39).
Bild 44 Elektrische Anschlüsse
[1] Anschlüsse Leistungskabel und Zuleitung Steuerung
230 V
[2] Anschlüsse Wärmepumpenmanager-Platine
▶ Schaltkasten wieder schließen.
▶ Vorderwand wieder montieren.
5.6 Hydraulische Anschlüsse isolieren
▶ Isolation der hydraulischen Anschlüsse nach den örtlich geltenden
Normen und Richtlinien ausführen.
▶ Schwingungsentkopplung isolieren.
▶ Festverrohrung des Heizkreises isolieren.
5.7

Bedienblende montieren

Das Bedienfeld des Wärmepumpenmanagers wird bereits vormontiert
an der Bedienblende geliefert.
▶ Bedienblende unten auf der Vorderseite in die Führung einrasten las-
sen.
Bild 45 Bedienblende in die Führung einrasten lassen
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
1
2
6 720 644 794-42.1T
6 720 644 794-43.1T
▶ Bedienblende nach vorne kippen.
Bild 46 Bedienblende nach vorne kippen
▶ Bedienblende mit zwei Schrauben auf der Oberseite der Wärmepum-
pe montieren.
Bild 47 Bedienblende montieren
Montage 5
6 720 644 794-44.1T
6 720 644 794-45.1T
23
