Inhaltszusammenfassung für Buderus Logatherm WLW196i

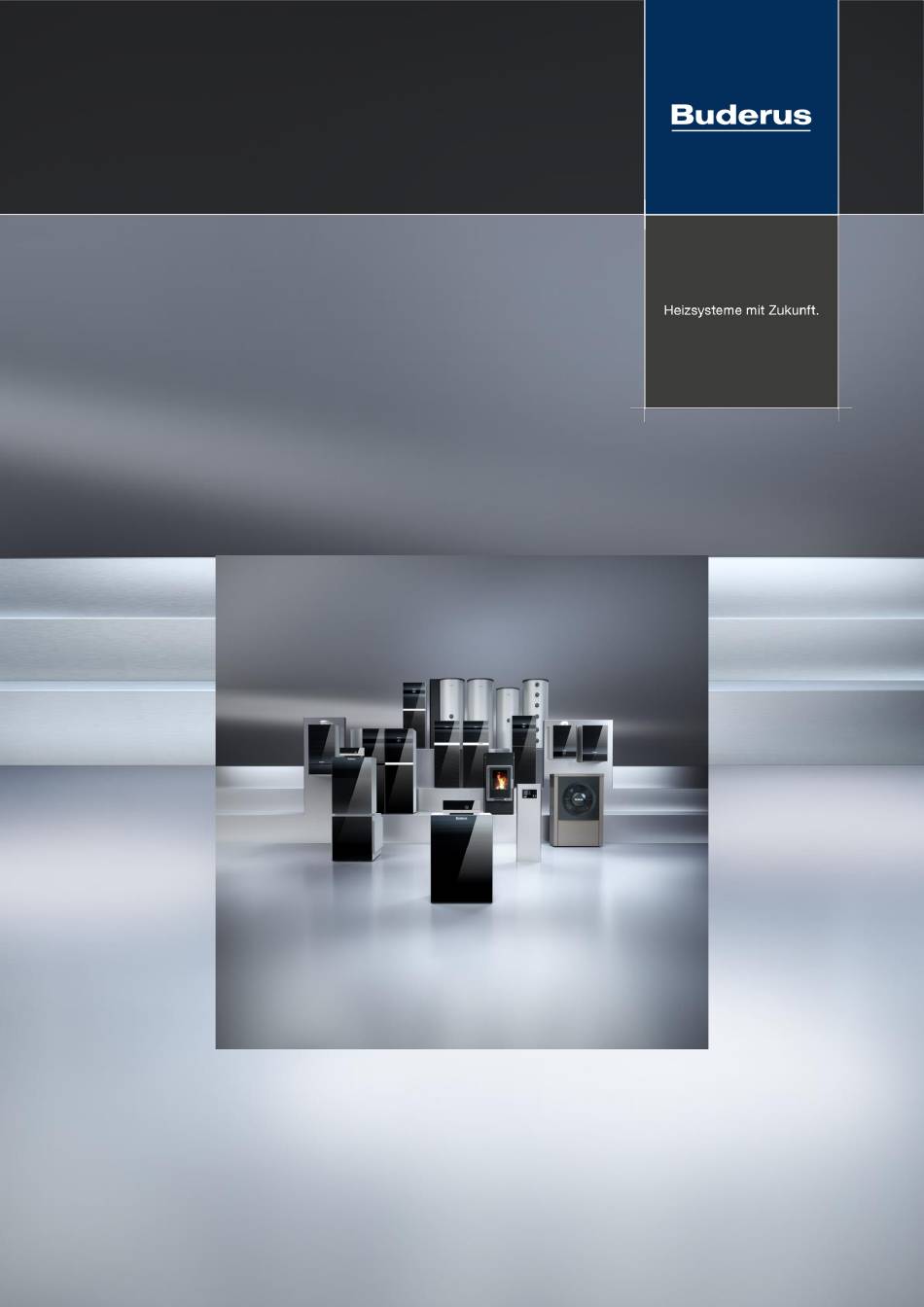

- Seite 1 Seminarunterlage Logatherm Wärmepumpen WLW196i, WPLS.2 und Logamatic HMC300 / 310. Version 07/2021 Bestellnummer 9 820 800 043...
- Seite 2 Trainingsunterlage, kein Anspruch auf Vollständigkeit; technische Änderungen vorbehalten. Nur zum Gebrauch im Seminar geeignet. Bei Arbeiten am Produkt immer die mitgelieferten Unterlagen verwenden.
- Seite 3 3.2 Hydraulik mit Pufferspeicher: Logatherm WPLS.2 Montagehinweise zu den Anschlüssen und Abständen an der Wärmepumpe WLW196i Inbetriebnahme Hinweis 5.1 Inbetriebnahme Hinweis: Heizungsanlage spülen 5.2 Inbetriebnahme Hinweis: Wärmepumpe befüllen und entlüften Logatherm WLW196i und Logatherm WPLS.2 5.3 Inbetriebnahme: Elektrischer Anschluss 5.4 Inbetriebnahme Protokoll Inbetriebnahme- und Wartungshinweise 6.1 Inbetriebnahme- und Wartungshinweise: Partikelfilter reinigen...
- Seite 4 1. Technische Daten 1.1Technische Daten: Logatherm WLW196i (IDU–B, IDU-E)
- Seite 5 1.1 Technische Daten: Logatherm WLW196i (IDU-T, IDU-TS)
- Seite 6 1.1 Technische Daten: Logatherm WLW196i (IDU-T, IDU-TS) 11.1 Technische Daten...
- Seite 7 1.1 Technische Daten: Logatherm WLW196i (IDU-TP)
- Seite 8 1.1 Technische Daten: Logatherm WLW196i (ODU)
- Seite 9 1.1 Technische Daten: Logatherm WLW196i (ODU)
- Seite 10 1.2 Technische Daten: Logatherm WPLS.2 (IDUS)
- Seite 11 1.3 Technische Daten: Volumenströme Logatherm WLW196i und Logatherm WPLS.2 WLW196i AR / IR: WPLS.2:...
- Seite 12 2. Hydraulik mit Bypass 2.1 Hydraulik mit Bypass: Logatherm WLW196i und Logatherm WPLS.2 Beispiel: Logatherm WLW196i… AR / IR E, Warmwasserspeicher Logalux SH… RS, ein ungemischter und ein gemischter Heiz-/Kühlkreis, Bypass...
- Seite 13 2.1 Hydraulik mit Bypass: Logatherm WLW196i und Logatherm WPLS.2 Hinweis: Die Angaben gelten analog auch für die Logatherm WPLS.2...
- Seite 14 2.1 Hydraulik mit Bypass: Logatherm WLW196i und Logatherm WPLS.2 Hinweise zum Bypass: • Mindestvolumenströme beachten • Fußbodenheizung so planen und ausführen, dass die Systemtemperaturen möglichst gering sind. Mit zum Beispiel einem 17´er Rohr bei 10´er Verlegeabstand ist man gut unterwegs.
- Seite 15 2.1 Hydraulik mit Bypass: Logatherm WLW196i und Logatherm WPLS.2...
- Seite 16 Bessere Warmwasserverfügbarkeit: Kein „Knacken“ im System bei hohen Temperaturdifferenzen Wenn die Bedingungen für den Einsatz ohne Puffer nicht erfüllt sind, muss ein zusätzlicher Pufferspeicher und ein Umschaltventil VC0 oder die Hydraulik-Box VC0-VW1 bei Logatherm WLW196i AR / IR und WSW196i eingebaut werden.
- Seite 17 3.1 Hydraulik mit Pufferspeicher: Logatherm WLW196i Beispiel: Logatherm WLW196 i… AR / IR E, Pufferspeicher P…/5W, Warmwasserspeicher Logalux SH… RS, ein ungemischter und ein gemischter Heiz-/Kühlkreis...
- Seite 18 3.1 Hydraulik mit Pufferspeicher: Logatherm WLW196i (Umschaltventil VC0)
- Seite 19 3.1 Hydraulik mit Pufferspeicher: Logatherm WLW196i (Umschaltventil VC0) Towerversion T und TS...
- Seite 20 3.1 Hydraulik mit Pufferspeicher: Logatherm WLW196i (Umschaltventil VC0) Hydraulik-Box VC0-VW1...
- Seite 21 3.1 Hydraulik mit Pufferspeicher: Logatherm WLW196i (Umschaltventil VC0) Hydraulik Tower TP120 Das VC0 und das VW1 sind in dem Tower TP bereits werksseitig montiert und angeschlossen.
- Seite 22 3.2 Hydraulik mit Pufferspeicher: Logatherm WPLS.2...
- Seite 23 3.2 Hydraulik mit Pufferspeicher: Logatherm WPLS.2 Hier ist kein VC0 oder die Hydraulik-Box VC0-VW1 erforderlich.
- Seite 24 4. Montagehinweise zu den Anschlüssen und Abständen an der Wärmepumpe WLW196i...
- Seite 25 4. Montagehinweise zu den Anschlüssen und Abständen an der Wärmepumpe WLW196i...
- Seite 26 5. Inbetriebnahme Hinweis 5.1 Inbetriebnahme Hinweis: Heizungsanlage spülen...
- Seite 27 5.2 Inbetriebnahme Hinweis: Wärmepumpe befüllen und entlüften Logatherm WLW196i und Logatherm WPLS.2 Inneneinheit mit Elektroheizstab (IDU-E, IDUS-E)
- Seite 28 5.2 Inbetriebnahme Hinweis: Wärmepumpe befüllen und entlüften Logatherm WLW196i und Logatherm WPLS.2 Inneneinheit mit Elektroheizstab (IDU-E, IDUS-E)
- Seite 29 5.4 Inbetriebnahme: Elektrischer Anschluss IDU-E Beispiel WLW196 i…RE Ohne EVU-Abschaltung Mit EVU-Abschaltung...
- Seite 30 5.4 Inbetriebnahme: Elektrischer Anschluss IDU-E Beispiel WLW196 i…RE...
- Seite 31 5.4 Inbetriebnahme: Elektrischer Anschluss - Kabelzugplan IDU-ODU Beispiel WLW196i…AR...
- Seite 32 5.4 Inbetriebnahme: Elektrischer Anschluss ODU Beispiel WLW196i...
- Seite 33 5.5 Inbetriebnahme Protokoll...
- Seite 34 5.5 Inbetriebnahme Protokoll...
- Seite 35 6. Inbetriebnahme- und Wartungshinweis 6.1 Inbetriebnahme- und Wartungshinweis Partikelfilter reinigen...
- Seite 36 6.2 Inbetriebnahme- und Wartungshinweis: Manueller Betrieb Aufgabe: Bitte notieren Sie die Temperaturwerte der Schulungsanlage. Ablauf Funktionstest Außeneinheit WLW196i Gebläse startet mit maximaler Drehzahl. PL3 Versorgung = 230 VAC (Klemme 78), PL3 PWM = 100 %. Heizungskabel wird aktiviert. EA1 = 230 VAC (Klemme 79). Gebläsedrehzahl wird verringert. PL3 PWM-Signal = 80 %.
- Seite 37 6.3 Inbetriebnahme- und Wartungshinweis: Einstellungen für den Zuheizer Aufgabe: Bitte notieren Sie die Werte aus der Schulungsanlage.
- Seite 38 6.3 Inbetriebnahme- und Wartungshinweis: Einstellungen für den Zuheizer Hinweise zur Verringerung des Zuheizereinsatzes: ▪ Reduzierter Warmwasserbetrieb ▪ Niedrige Systemtemperaturen durch exakt angepasste Heizkurve ▪ Keine Dämpfung einstellen...
- Seite 39 6.4 Inbetriebnahme- und Wartungshinweis: Funktionsprüfung und Inspektion...
- Seite 40 6.4 Inbetriebnahme- und Wartungshinweis: Funktionsprüfung und Inspektion...
- Seite 41 6.5 Inbetriebnahme- und Wartungshinweis: Wärmepumpenkreislauf (Beispiel WLW196i, ODU) Aufgabe: Bitte suchen sie in der Schulungswärmepumpe (ODU) die Fühler.
- Seite 42 6.6 Inbetriebnahme- und Wartungshinweis: Wärmepumpen Kältekreisprüfung WLW196i: WLW196i:...
- Seite 43 6.6 Inbetriebnahme- und Wartungshinweis: Wärmepumpen Kältekreisprüfung WPLS.2: Hinweis: • Der maximale Abstand zwischen Inneneinheit (IDU, IDUS) und der Außeneinheit (ODU, ODUS) bei der Logatherm WLW196i und Logatherm WPLS.2 beträgt 30 m einfache Länge.
- Seite 44 7. Checkliste Schallplanung (Leitfaden Schall, bwp, 2016)
- Seite 45 Eine freie Aufstellung (ringsum 3m frei) bringt auch bei kleineren Grundstücken Vorteile. • Schallrechner nutzen und verschiedene Aufstellarten und Entfernungen testen! ➢ Planung über den Buderus Schallrechner auf der Buderus Internetseite: http://www.waermepumpe.de/schallrechner/?type=3000&hid=2 ➢ Als Ergebnis sollten die TA Lärm Grenzwerte im Tag- und Nachtbetrieb deutlich [~1dB(A)] unterschritten werden, um eine sichere Aussage gegenüber Kunden, Endverbraucher und Planer zu...
- Seite 46 über Regler HMC300 Informationsebene Splitt: Max Vorlauftemperatur 55°C b. Lauter als WLW196i Preiswerter d. Kältemittelleitung verlegen und Anschluss nur mit Zertifizierung/Buderus Kundendienst WLW196i: Max Vorlauftemperatur 62°C b. Leiser JAZ > 4 d. Sehr gute Zugänglichkeit/Zerlegbarkeit der Bauteile in der ODU...
- Seite 47 8. Tipps und Tricks 15. Kompressorlaufzeiten >25min sind gut für die Haltbarkeit von Kompressoren 16. Optimierung der JAZ durch folgende Maßnahmen: Heizkurve auf Minimum stellen b. Mischerlaufzeiten im Regler einstellen Hydraulischer Abgleich ist Pflichtübung d. Verdampfer regelmäßig reinigen Einstellung des E-Heizer im Regler optimieren Bivalenzpunkt im Regler anpassen g.
- Seite 48 Schließen sie bitte den Raumtemperaturfühler RC100 an. Aufgaben zur Logamatic HMC300 Bitte führen sie nach einander folgende Einstellungen in der Logamatic HMC300 der Logatherm WLW196i … AR durch. Eintragungen können im Inbetriebnahme-Protokoll vorgenommen werden: Starten sie den Konfigurationsassistenten und führen sie die Konfiguration durch und bestätigen sie diese (1 Heizkreis mit Heizkörpern, monoenergetischer Betrieb und Pufferspeicher).
- Seite 49 9. Montage- und Einstellungsaufgaben der Logatherm WLW196i Folgende Einstellungen am E-Heizer durchführen: • E-Heizer so einstellen, dass er möglichst langsamer kommt – Ecolösung – 600 K*min • E-Heizer soll alleine heizen, wenn Kompressor defekt ist • E-Heizer deaktivieren über den Regler •...
- Seite 50 10. Übungen mit der Logamatic HMC300 / 310 Übung 1: Einfamilienhaus Anlage ohne Puffer. Bitte beschriften Sie die - - Felder mit den korrekten Klemmenbezeichnungen. Bitte starten Sie mit dem Konfigurationsassistent. Ebene Parameter Wert Was bewirkt das? Service / Anlangendaten Min.
- Seite 51 10. Übungen mit der Logamatic HMC300 / 310 Übung 2: Einfamilienhaus Anlage mit Puffer. Welches Modul benötigen wir für der zweiten Heizkreis? Wie muss das Modul codiert werden? Was ist zu beachten bei MC1? An welche Klemmer kommt das EVU-Sperrsignal? Bitte beschriften Sie die - - Felder mit den korrekten Klemmenbezeichnungen.
- Seite 52 10. Übungen mit der Logamatic HMC300 / 310 Übung 3: System mit Solaranlage und Frischwasserstation. Welche Module benötigen wir für gemischten Heizkreis und die Solaranlage? Wie müssen die Module codiert werden? Wie muss die Frischwasserstation codiert werden? Was ist zu beachten bei MC1? Bitte beschriften Sie die - - Felder mit den korrekten Klemmenbezeichnungen! Bitte starten Sie mit dem Konfigurationsassistent.
- Seite 53 10. Übungen mit der Logamatic HMC300 / 310 Übung 4: Wärmepumpe mit Photovoltaikanlage. Über welche Anschlussklemme wird die Wärmepumpe vom Wechselrichter der Photovoltaikanlage angefordert? Bitte starten Sie mit dem Konfigurationsassistent! Ebene Parameter Wert Was bewirkt das? Service / Wärmepumpe / Photovoltaikanlage Externer Eingang 2 oder 3 Service / Wärmepumpe /...
- Seite 54 Notizen...
- Seite 55 Notizen...
