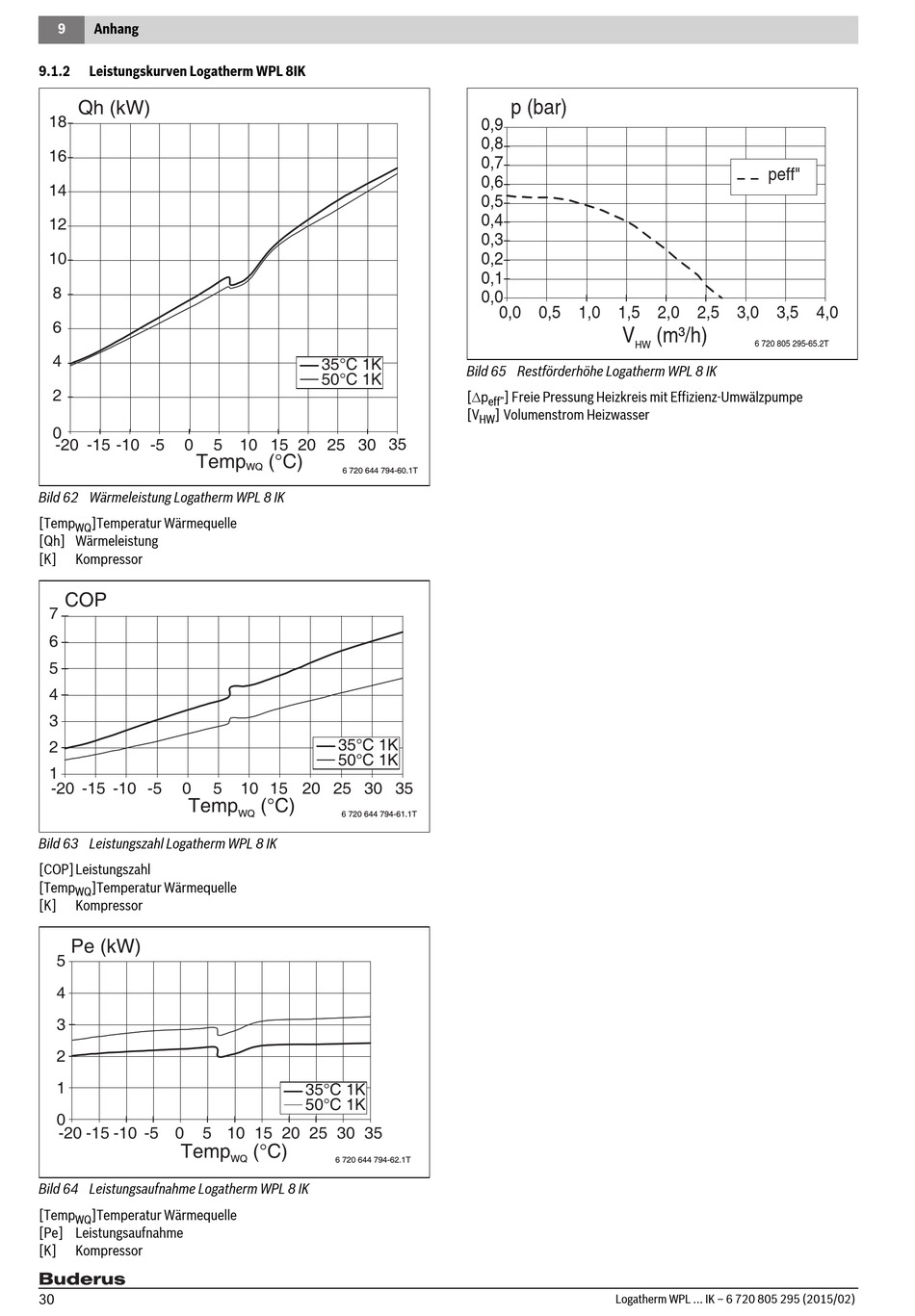

9 Anhang
9.1.2

Leistungskurven Logatherm WPL 8IK

Qh (kW)
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0
Temp
Bild 62 Wärmeleistung Logatherm WPL 8 IK
[Temp ]Temperatur Wärmequelle
WQ
[Qh] Wärmeleistung
[K] Kompressor
COP
7
6
5
4
3
2
1
-20 -15 -10 -5 0
Temp
Bild 63 Leistungszahl Logatherm WPL 8 IK
[COP]Leistungszahl
[Temp ]Temperatur Wärmequelle
WQ
[K] Kompressor
Pe (kW)
5
4
3
2
1
0
-20 -15 -10 -5 0 5 10 15 20 25 30 35
Temp
Bild 64 Leistungsaufnahme Logatherm WPL 8 IK
[Temp ]Temperatur Wärmequelle
WQ
[Pe] Leistungsaufnahme
[K] Kompressor
30
35°C 1K
50°C 1K
5 10 15 20 25 30 35
(°C)
WQ
6 720 644 794-60.1T
35°C 1K
50°C 1K
5 10 15 20 25 30 35
(°C)
WQ
6 720 644 794-61.1T
35°C 1K
50°C 1K
(°C)
WQ
6 720 644 794-62.1T
p (bar)
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
0,0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0
V
HW
Bild 65 Restförderhöhe Logatherm WPL 8 IK
[p ] Freie Pressung Heizkreis mit Effizienz-Umwälzpumpe
eff"
[V ] Volumenstrom Heizwasser
HW
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
peff"
(m³/h)
6 720 805 295-65.2T
