Aufstellungsplan Version 3
1

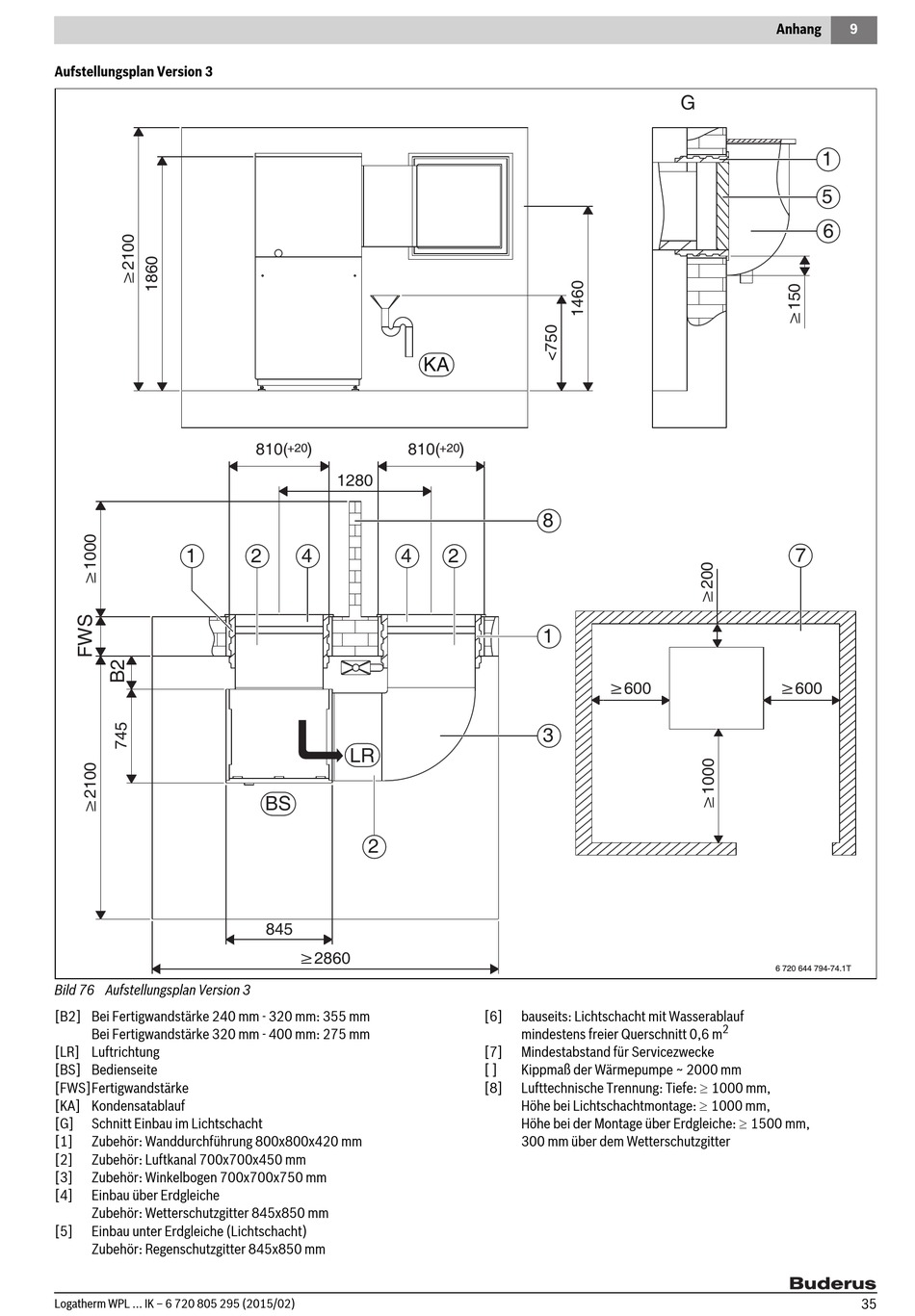

Bild 76 Aufstellungsplan Version 3
[B2] Bei Fertigwandstärke 240 mm - 320 mm: 355 mm
Bei Fertigwandstärke 320 mm - 400 mm: 275 mm
[LR] Luftrichtung
[BS] Bedienseite
[FWS]Fertigwandstärke
[KA] Kondensatablauf
[G] Schnitt Einbau im Lichtschacht
[1] Zubehör: Wanddurchführung 800x800x420 mm
[2] Zubehör: Luftkanal 700x700x450 mm
[3] Zubehör: Winkelbogen 700x700x750 mm
[4] Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845x850 mm
[5] Einbau unter Erdgleiche (Lichtschacht)
Zubehör: Regenschutzgitter 845x850 mm
