▶ Verpackung entfernen und den Beipack sicher verwahren.
▶ Verpackungsmaterial umweltgerecht entsorgen.
▶ Wärmepumpe von der Palette heben.
▶ Standfüße montieren:
– Wärmepumpe auf einer Seite ankippen, bis die Unterseite auf der
anderen Seite in der Luft hängt.
– Wärmepumpe gegen Zurückkippen sichern.
– Standfüße an der frei hängenden Unterseite der Wärmepumpe je-
weils vorne und hinten montieren.
– Wärmepumpe vorsichtig in Ausgangsstellung zurückkippen.
– Vorgang auf der anderen Seite der Wärmepumpe wiederholen.
1

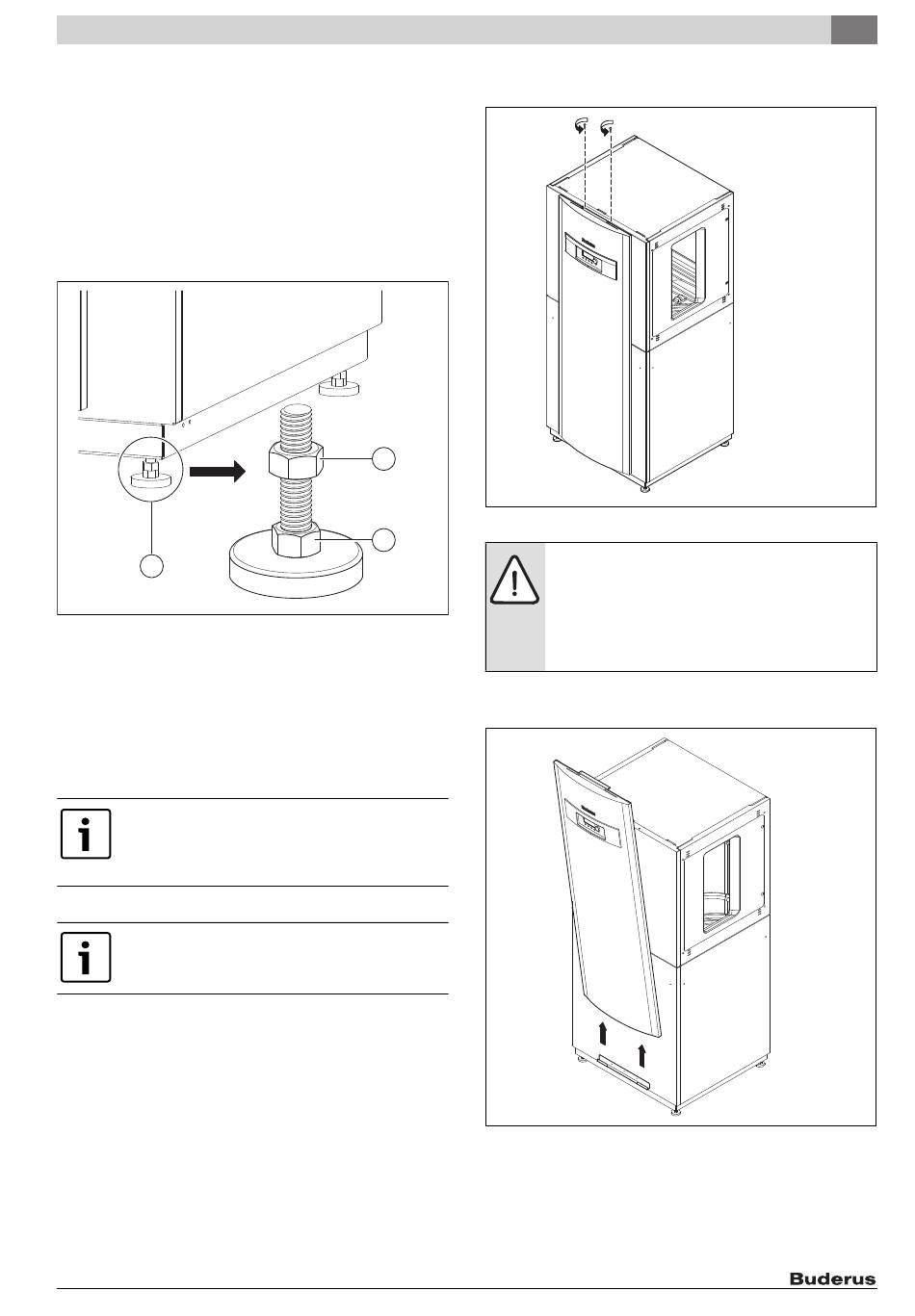

Bild 7 Standfüße montieren
[1] Standfuß
[2] Kontermutter
[3] Stellschraube
▶ Wärmepumpe am endgültigen Standort platzieren.
▶ Wärmepumpe mithilfe der Stellschrauben [3] waagrecht ausrichten.
▶ Kontermuttern [2] anziehen.
5.3 Luftführung montieren
Luftkanäle mit Luftkanalzubehör sind für den Betrieb der
Wärmepumpe erforderlich. Sie sind nicht im Lieferum-
fang enthalten.
▶ Nur Originalzubehör verwenden.
5.3.1

Luftausblas rechts auf Luftausblas links umbauen

Die Wärmepumpen werden standardmäßig mit dem
Luftausblas rechts ausgeliefert.
Aufgrund von baulichen Gegebenheiten ist es möglich, dass der Luftaus-
blas der Wärmepumpe von rechts auf links umgebaut werden muss.
Logatherm WPL ... IK – 6 720 805 295 (2015/02)
▶ Schrauben der Bedienblende an der Oberseite der Wärmepumpe lö-
sen.
2
Bild 8
3
6 720 644 794-03.1T
▶ Bedienblende oben von der Wärmepumpe wegkippen.
▶ Bedienblende unten aus der Führung nehmen.
Bild 9
▶ Schnellverschlusschrauben der unteren Vorderwand um 90° nach
links drehen.
Schrauben der Bedienblende lösen
HINWEIS: Anlagenschaden durch unsachgemäße De-
montage!
Das Bedienelement in der Bedienblende ist über ein Ka-
bel mit der Hauptplatine der Wärmepumpe verbunden.
▶ Bedienblende vorsichtig demontieren, um eine Be-
schädigung des Bedienelementes zu vermeiden.
Bedienblende aus der Führung nehmen
Montage 5
6 720 644 794-04.1T
6 720 644 794-05.1T
13
