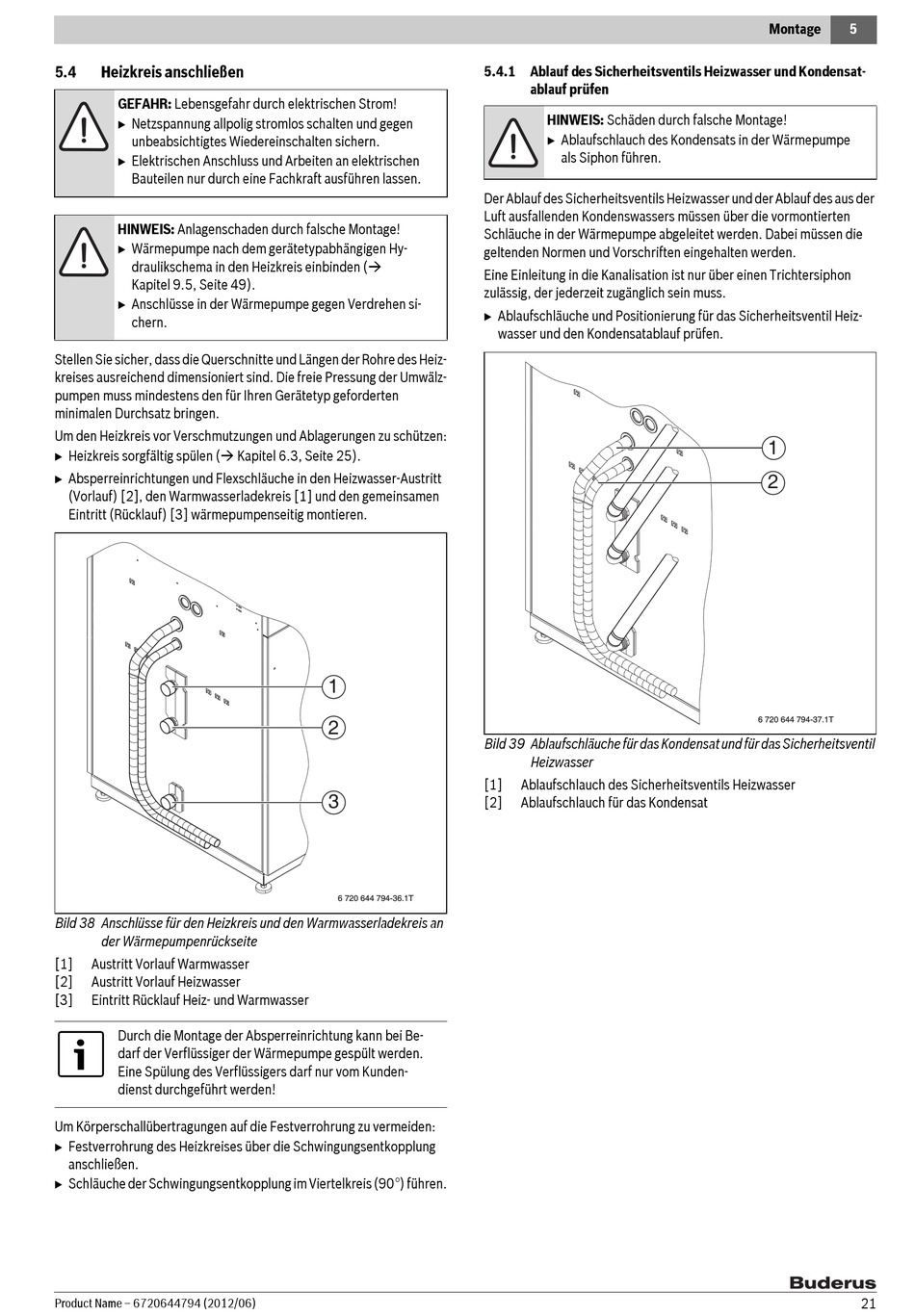

5.4 Heizkreis anschließen
GEFAHR: Lebensgefahr durch elektrischen Strom!
B Netzspannung allpolig stromlos schalten und gegen
unbeabsichtigtes Wiedereinschalten sichern.
B Elektrischen Anschluss und Arbeiten an elektrischen
Bauteilen nur durch eine Fachkraft ausführen lassen.
HINWEIS: Anlagenschaden durch falsche Montage!
B Wärmepumpe nach dem gerätetypabhängigen Hy-
draulikschema in den Heizkreis einbinden (
Kapitel 9.5, Seite 49).
B Anschlüsse in der Wärmepumpe gegen Verdrehen si-
chern.
Stellen Sie sicher, dass die Querschnitte und Längen der Rohre des Heiz-
kreises ausreichend dimensioniert sind. Die freie Pressung der Umwälz-
pumpen muss mindestens den für Ihren Gerätetyp geforderten
minimalen Durchsatz bringen.
Um den Heizkreis vor Verschmutzungen und Ablagerungen zu schützen:
B Heizkreis sorgfältig spülen (
B Absperreinrichtungen und Flexschläuche in den Heizwasser-Austritt
(Vorlauf) [2], den Warmwasserladekreis [1] und den gemeinsamen
Eintritt (Rücklauf) [3] wärmepumpenseitig montieren.
Bild 38 Anschlüsse für den Heizkreis und den Warmwasserladekreis an
der Wärmepumpenrückseite
[1] Austritt Vorlauf Warmwasser
[2] Austritt Vorlauf Heizwasser
[3] Eintritt Rücklauf Heiz- und Warmwasser
Durch die Montage der Absperreinrichtung kann bei Be-
darf der Verflüssiger der Wärmepumpe gespült werden.
Eine Spülung des Verflüssigers darf nur vom Kunden-
dienst durchgeführt werden!
Um Körperschallübertragungen auf die Festverrohrung zu vermeiden:
B Festverrohrung des Heizkreises über die Schwingungsentkopplung
anschließen.
B Schläuche der Schwingungsentkopplung im Viertelkreis (90°) führen.
Product Name – 6720644794 (2012/06)
Kapitel 6.3, Seite 25).
1
2
3
6 720 644 794-36.1T
5.4.1 Ablauf des Sicherheitsventils Heizwasser und Kondensat-
ablauf prüfen
HINWEIS: Schäden durch falsche Montage!
B Ablaufschlauch des Kondensats in der Wärmepumpe
als Siphon führen.
Der Ablauf des Sicherheitsventils Heizwasser und der Ablauf des aus der
Luft ausfallenden Kondenswassers müssen über die vormontierten
Schläuche in der Wärmepumpe abgeleitet werden. Dabei müssen die
geltenden Normen und Vorschriften eingehalten werden.
Eine Einleitung in die Kanalisation ist nur über einen Trichtersiphon
zulässig, der jederzeit zugänglich sein muss.
B Ablaufschläuche und Positionierung für das Sicherheitsventil Heiz-
wasser und den Kondensatablauf prüfen.
Bild 39 Ablaufschläuche für das Kondensat und für das Sicherheitsventil
Heizwasser
[1] Ablaufschlauch des Sicherheitsventils Heizwasser
[2] Ablaufschlauch für das Kondensat
Montage 5
1
2
6 720 644 794-37.1T
21
