Service und Wartung

Service und Wartung
Die Tabellen im Anschluss beschreiben die Funktionen der fünf im
Gehäuse integrierten LEDs (siehe

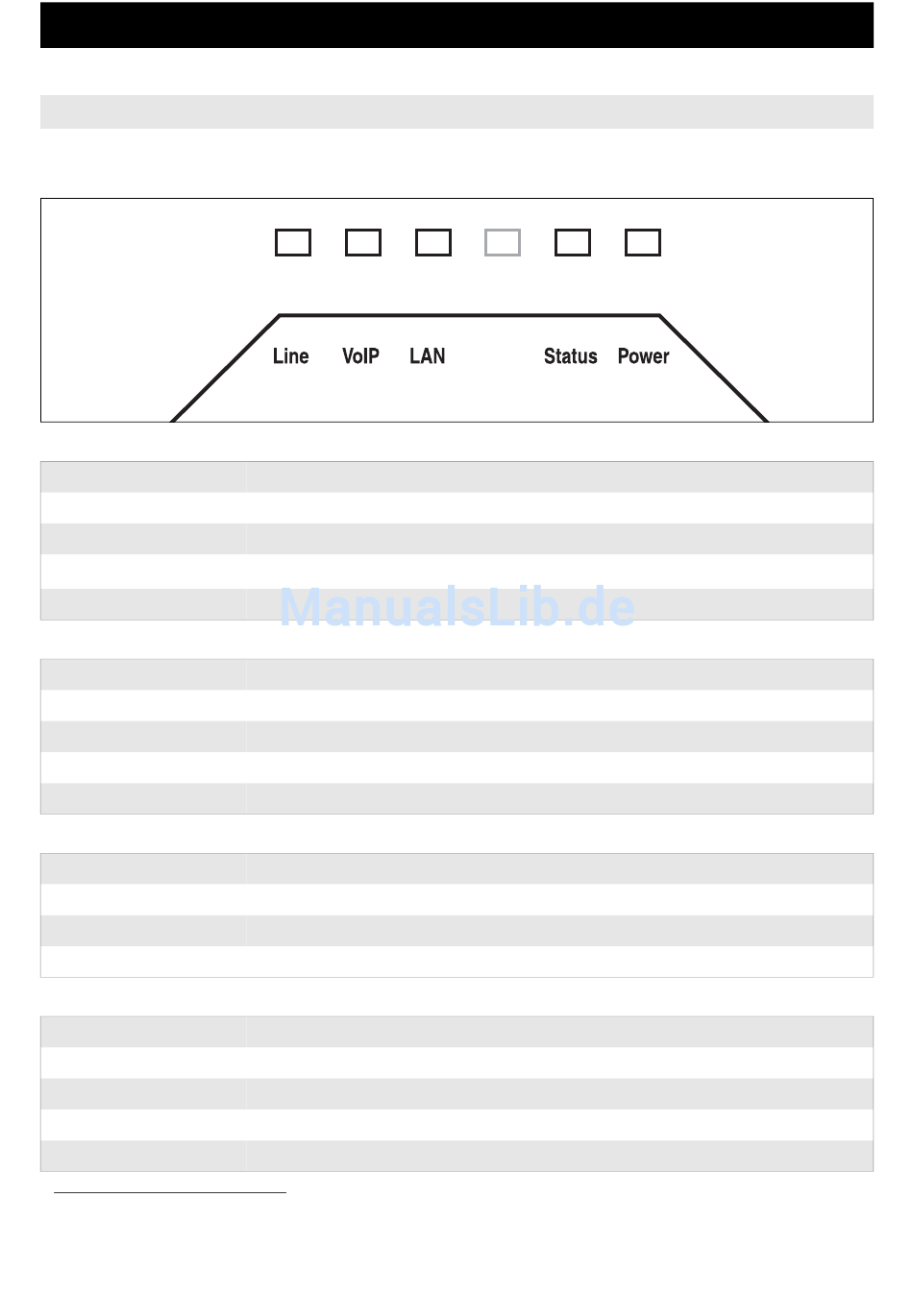

Abb. 44: LEDs
27
LED „Line"
LED leuchtet orange.
LED blinkt orange.
LED leuchtet grün.
LED aus.
LED „VoIP"
LED leuchtet orange.
LED blinkt orange.
LED leuchtet grün.
LED aus.
LED „LAN"
LED leuchtet orange.
LED blinkt orange.
LED aus.
LED „Status"
LED blinkt rot (50/50 ms).
LED blinkt rot (0,5/0,5 s).
LED blinkt orange (50/50 ms).
LED blinkt orange (0,5/0,5 s).
27
Im ISDN wird mit einem sogenannten Schichtenmodell gearbeitet, um bestimmte Zustände bei der Steuerung der Kommunikation zu beschrei-
ben. Für ein Zustandekommen einer Verbindung ist der Aufbau der Schichten 1 bis 3 erforderlich. Die Schicht 1 (Bitübertragungsschicht) dient
zur physikalischen Übertragung ungesicherter Informationen.
32

Funktionen der LEDs

Abb. 44).
Betriebs-/Belegtzustand der vorhandenen Festnetzämter
Alle B-Kanäle sind belegt.
Mindestens ein B-Kanal ist belegt.
Alle Ämter sind bereit (Schicht 1 aktiv)
Mindestens ein Amt ist nicht bereit. (Wird übersteuert durch die Anzeige eines Belegtzustandes.)
Betriebs-/Belegtzustand der vorhandenen VoIP-Kanäle und -Accounts
Alle VoIP-Kanäle sind belegt.
Mindestens ein VoIP-Kanal ist belegt.
Alle VoIP-Accounts und -Kanäle sind bereit und frei.
Mindestens ein VoIP-Account ist nicht bereit. (Wird übersteuert durch die Anzeige eines Belegtzustandes.)
Status der Ethernet-Schnittstelle
Ethernet-Verbindung mit einem PC/Netzwerk besteht.
Ethernet-Verbindung besteht und Pakete werden übertragen.
Ethernet-Verbindung mit einem PC/Netzwerk besteht nicht.
Benutzerführung (nach Betätigung der Taster „Default" und „Alternate").
Betätigung des Tasters „Default" wurde erkannt.
Taster „Default" wurde lange genug gedrückt.
Betätigung des Tasters „Alternate" wurde erkannt.
Taster „Alternate" wurde lange genug gedrückt.
27
und frei.
