1.1.4 Displaymodus - Wahl der Anzeige
Durch Drücken der Taste [Status] können Sie zwischen 3 verschiedenen Anzeigen wechseln.
Jede Anzeige zeigt verschiedene Betriebsvariablen in unterschiedlichen Formaten (siehe unten).
Detaillierte Informationen zu den Betriebsvariablen erhalten Sie, wenn Sie den Parameter der Variablen aufrufen. Die Verknüpfungen werden in Par. 0-20,
0-21, 0-22, 0-23 und 0-24 festgelegt.
Jeder in Par. 0-20 bis Par. 0-24 ausgewählte Anzeigeparameter hat seine eigene Skala und Ziffern nach einer möglichen Dezimalstelle. Durch einen
größeren Zahlenwert eines Parameters werden weniger Ziffern nach der Dezimalstelle angezeigt.
Beispiel: Stromanzeige unten: 5,25 A; 15,2 A 105 A.

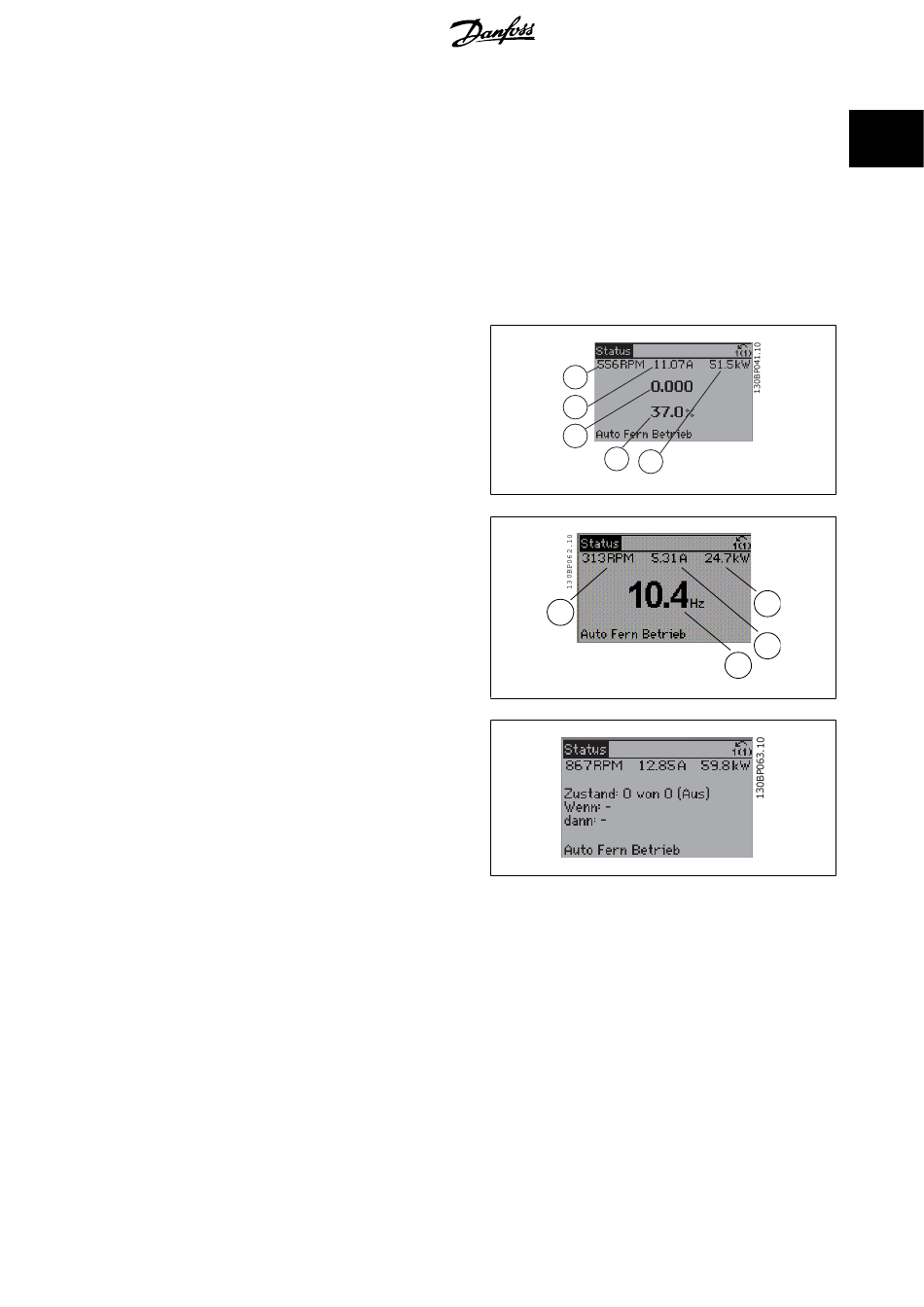

Anzeige I: 5 Betriebsvariablen
Diese Anzeige erscheint standardmäßig nach Inbetriebnahme oder Initi-
alisierung.
Benutzen Sie [INFO], um Informationen zu den angezeigten Betriebsva-
riablen 1.1, 1.2, 1.3, 2 und 3 zu erhalten.
In dieser Abbildung sind die Betriebsvariablen auf dem Bildschirm zu se-
hen. 1.1, 1.2 und 1.3 werden in kleiner Größe, 2 und 3 in mittlerer Größe
angezeigt.
Anzeige II: 4 Betriebsvariablen
Es werden die Betriebsvariablen (1.1, 1.2, 1.3 und 2) angezeigt.
In diesem Beispiel sind das Drehzahl, Motorstrom, Motorleistung und
Frequenz.
1.1, 1.2 und 1.3 sind in kleiner Größe, 2 ist in großer Größe gezeigt.
In Anzeige I und II können andere Betriebsvariablen über die folgenden
▲
▼
Tasten gewählt werden:
oder
Anzeige III: Zustand Smart Logic Control
Diese Anzeige zeigt das auszuwertende Ereignis und die zugehörige Ak-
tion des Smart Logic Controllers an. Nähere Informationen finden Sie im
Abschnitt
Smart Logic Control
(siehe Gruppe 13-xx).
.
®
