2 Parameterbeschreibung

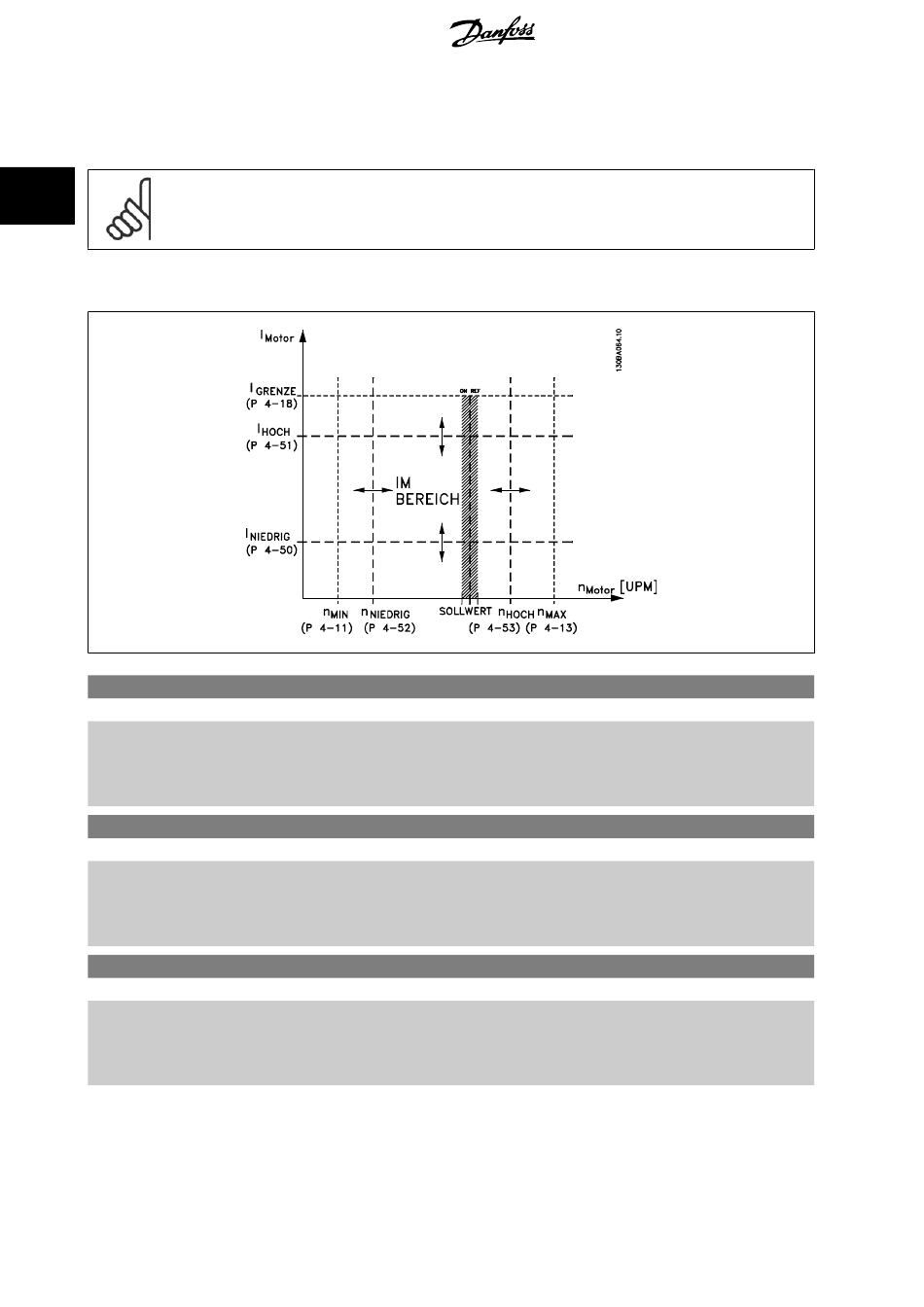

2.6.3 4-5* Warnungen Grenzen
Parameter zum Definieren von Warngrenzen für Strom, Drehzahl, Sollwert und Istwert.
2
ACHTUNG!
Im Display nicht angezeigt, nur in VLT Motion Control MCT10-Software
Die Anzeige der Warnungen erfolgt am LCP-Display, an entsprechend programmierten Digital- oder Relais-Ausgängen oder über die Bus-Schnittstelle.
4-50 Warnung Strom niedrig
Range:
0.00 A* [0.00 - par. 4-51 A]
4-51 Warnung Strom hoch
Range:
par. 16-37 [par. 4-50 - par. 16-37 A]
A*
4-52 Warnung Drehz. niedrig
Range:
0 RPM* [0 - par. 4-53 RPM]
58
Funktion:
Angabe eines Min.-Stromwerts. Wenn der Motorstrom diesen Grenzwert unterschreitet (I
im Display eine Meldung angezeigt. Die Signalausgänge können so programmiert werden, dass sie
ein Zustandssignal an Klemme 27 oder 29 und an Relaisausgang 01 oder 02 erzeugen. Siehe Zeich-
nung.
Funktion:
Angabe eines Max.-Stromwerts. Wenn der Motorstrom diesen Grenzwert (I
im Display eine Meldung angezeigt. Die Signalausgänge können so programmiert werden, dass sie
ein Zustandssignal an Klemme 27 oder 29 und an Relaisausgang 01 oder 02 erzeugen. Siehe Zeich-
nung.
Funktion:
Wenn die Motordrehzahl diesen Grenzwert unterschreitet, wird im Display eine Meldung angezeigt.
Zusätzlich kann ein entsprechendes Zustandssignal auf den Digital- und Relaisausgängen erzeugt
werden. Siehe auch Par. 5-3* und 5-4*. Geben Sie die Grenze innerhalb des Drehzahlbereichs des
Frequenzumrichters an. Siehe Zeichnung.
®
