VLT AQUA Drive Programmierungshandbuch

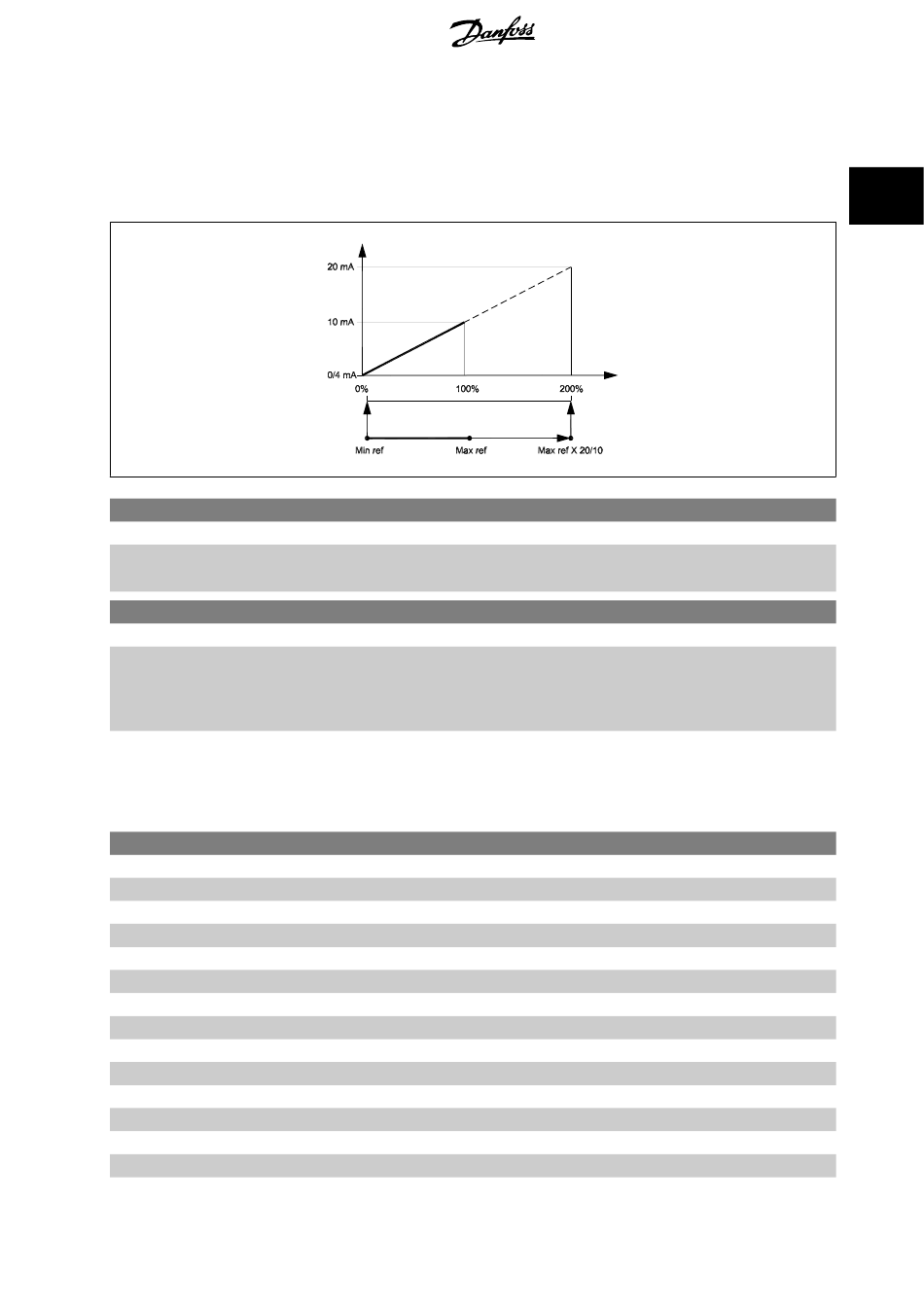

BEISPIEL 3:
Variabler Wert = SOLLWERT, Bereich = Min. Sollwert - Max. Sollwert
Erforderlicher Ausgangsbereich = Min. Sollwert (0 %) - Max. Sollwert (100 %), 0-10 mA
Bei Min. Sollwert ist ein Ausgangssignal von 0 oder 4 mA erforderlich - Par.6-51
Bei Max. Sollwert (100 % des Bereichs) ist ein Ausgangssignal von 10 mA erforderlich - Par.6-52
(20 mA / 10 mA x 100 % = 200 %).
6-53 Kl. 42, Wert bei Bussteuerung
Range:
0.00 %* [0.00 - 100.00 %]
6-54 Kl. 42, Wert bei Bus-Timeout
Range:
0.00 %* [0.00 - 100.00 %]
2.8.8 6-6* Analogausgang 2 (MCB 101)
Signalbereich des Ausgangs: 0/4 - 20 mA. Analogausgang 2 entspricht Klemme X30/8. Die Auflösung am Analogausgang ist 12 Bit.
6-60 Klemme X30/8 Analogausgang
Option:
[0] * Ohne Funktion
[100] Ausg.freq. 0-20 mA
[101] Sollwert 0-20 mA
[102] Istwert 0-20 mA
[103] Motorstr. 0-20 mA
[104] Drehm.%max.0-20 mA
[105] Drehm.%nom.0-20 mA
[106] Leistung 0-20 mA
[107] Drehzahl 0-20 mA
[113] Erw. PID-Prozess 1
[114] Erw. PID-Prozess 2
[115] Erw. PID-Prozess 3
[130] Ausg. freq. 4-20 mA
Funktion:
Wurde für diesen Analogausgang die Funktion „Bussteuerung" gewählt, dann kann mittels dieses
Parameters der momentane Ausgangswert des Analogausgangs (über Bus) gesteuert werden.
Funktion:
Enthält den Festwert von Ausgang 42.
Wurde für diesen Analogausgang die Funktion „Bus x-20mA Timeout" gewählt und ist ein Bus/
Steuerwort Timeout (Par. 6-50
gangswert während des Timeouts fest.
Funktion:
®
MG.20.O3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Kl. 42, Ausgang min. Skalierung auf 0 % setzen
Kl. 42, Ausgang max. Skalierung
Klemme 42 Analogausgang
) aktiv, dann legt dieser Par. den Aus-
2 Parameterbeschreibung
auf 200 % setzen
