1 Programmieren
Detaillierte Informationen zu den Betriebsvariablen erhalten Sie, wenn Sie den Parameter der Variablen aufrufen Die anzuzeigenden Werte/Messungen
werden über Par. 0-20, 0-21, 0-22, 0-23 und 0-24 definiert. Die Parameter werden aufgerufen über [QUICK MENU], „Q3 Funktionssätze", „Q3-1 Allgemeine
1
Einstellungen", „Q3-11 Displayeinstellungen".
Jeder in Par. 0-20 bis Par. 0-24 ausgewählte Anzeigeparameter hat seine eigene Skala und Ziffern nach einer möglichen Dezimalstelle. Durch einen
größeren Zahlenwert eines Parameters werden weniger Ziffern nach der Dezimalstelle angezeigt.
Beispiel: Stromanzeige
5,25 A; 15,2 A 105 A.

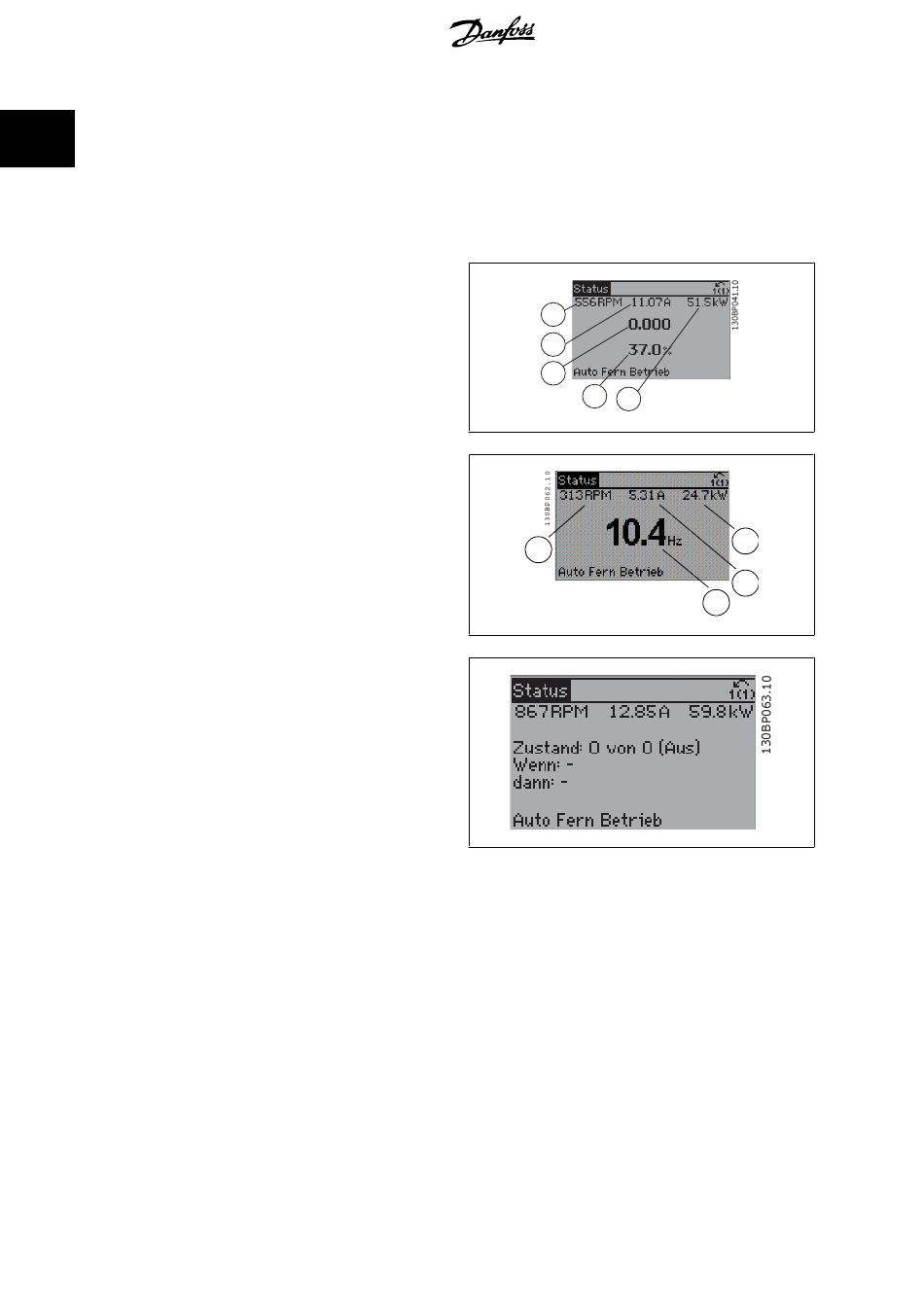

Anzeige I: 5 Betriebsvariablen
Diese Anzeige erscheint standardmäßig nach Inbetriebnahme oder Initi-
alisierung.
Benutzen Sie [INFO], um Informationen zu den angezeigten Betriebsva-
riablen 1.1, 1.2, 1.3, 2 und 3 zu erhalten.
Diese Abbildung zeigt das Format der Betriebsvariablen im Display. 1.1,
1.2 und 1.3 sind in kleiner Größe, 2 und 3 in mittlerer Größe gezeigt.
Anzeige II: 4 Betriebsvariablen
Es werden die Betriebsvariablen (1.1, 1.2, 1.3 und 2) angezeigt.
In diesem Beispiel sind das Drehzahl, Motorstrom, Motorleistung und
Frequenz.
1.1, 1.2 und 1.3 sind in kleiner Größe, 2 ist in großer Größe gezeigt.
Anzeige III: Zustand Smart Logic Control
Diese Anzeige zeigt das auszuwertende Ereignis und die zugehörige Ak-
tion des Smart Logic Controllers an. Nähere Informationen finden Sie im
Smart Logic Control
Abschnitt
4
(siehe Gruppe 13-xx).
MG.20.O3.03 - VLT
®
VLT
AQUA Drive Programmierungshandbuch
1.1
1.2
2
3
1.1
®
ist ein eingetragenes Warenzeichen von Danfoss.
1.3
1.3
1.2
2
