2 Parameterbeschreibung

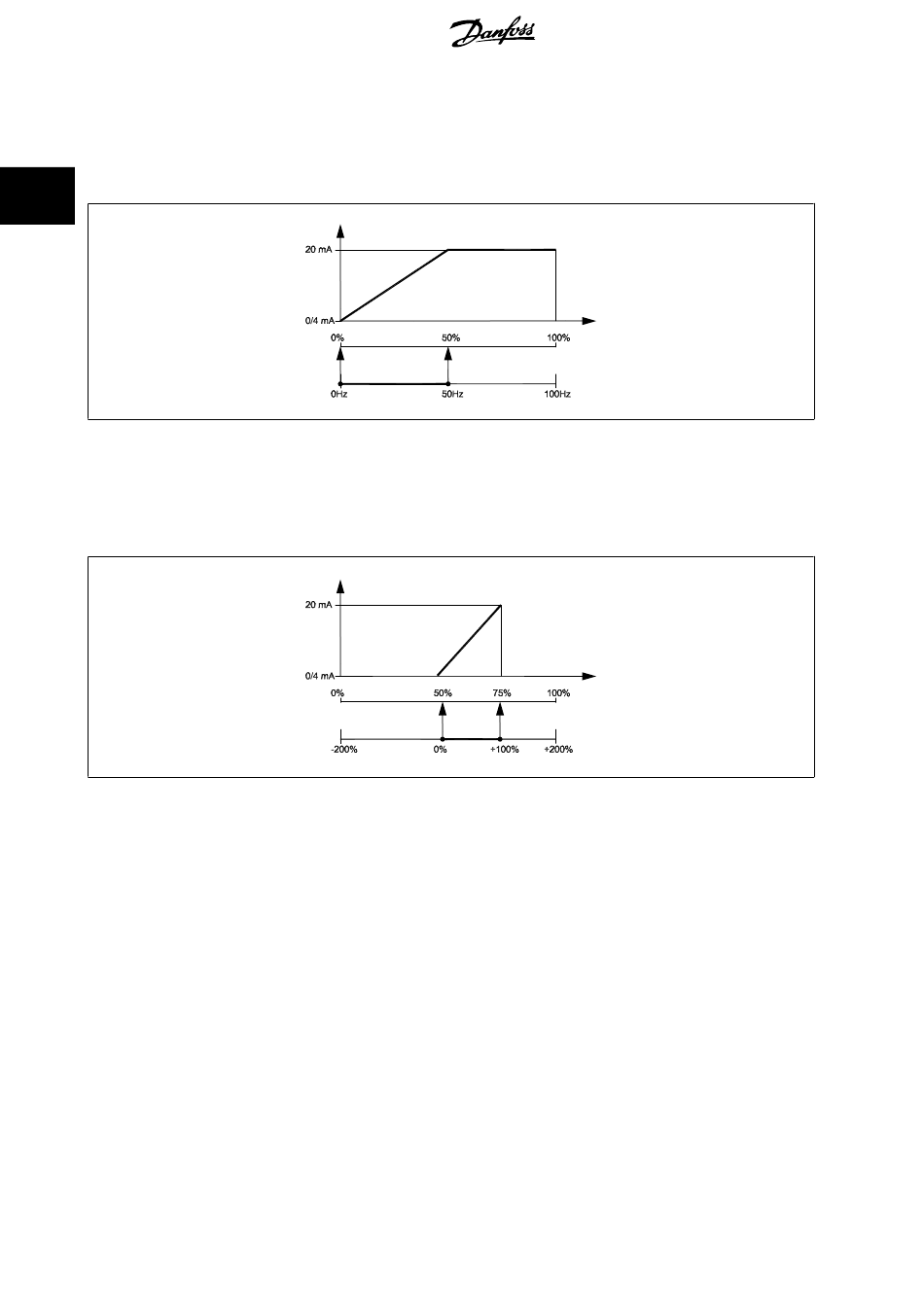

BEISPIEL 1:
Variabler Wert = AUSGANGSFREQUENZ, Bereich = 0-100 Hz
Erforderlicher Ausgangsbereich = 0-50 Hz
Bei 0 Hz (0 % des Bereichs) ist ein Ausgangssignal von 0 oder 4 mA erforderlich - Par.6-51
Bei 50 Hz (50 % des Bereichs) ist ein Ausgangssignal von 20 mA erforderlich - Par.6-52
2
BEISPIEL 2:
Variable = ISTWERT, Bereich = -200 % bis +200 %
Erforderlicher Ausgangsbereich = 0-100 %
Bei 0 % (50 % des Bereichs) ist ein Ausgangssignal von 0 oder 4 mA erforderlich - Par.6-51
Bei 100 % (75 % des Bereichs) ist ein Ausgangssignal von 20 mA erforderlich - Par.6-52
100
Kl. 42, Ausgang max. Skalierung
®
MG.20.O3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
®
VLT AQUA Drive Programmierungshandbuch
Kl. 42, Ausgang min. Skalierung auf 0 % setzen
auf 50 % setzen
Kl. 42, Ausgang min. Skalierung auf 50 % setzen
Kl. 42, Ausgang max. Skalierung
auf 75 % setzen
