Navigationstasten
[Back]
Bringt Sie zu einem früheren Schritt zurück.
▲ ▼
Die Pfeiltasten [ ] [ ]
dienen dazu, zwischen Parametergruppen, Parametern und innerhalb von
Parametern zu wechseln.
[OK]
wird benutzt, um einem mit dem Cursor markierten Parameter auszu-
wählen und um die Änderung einer Parametereinstellung zu bestätigen.
Bedientasten
Tasten zur Hand/Ort-Steuerung befinden sich unten am Bedienteil.
[Hand on]
ermöglicht die Steuerung des Frequenzumrichters über das LCP. [Hand on] startet auch den Motor und ermöglicht die Änderung der Motordrehzahl mittels
der Pfeiltasten. Die Taste kann mit Par.0-40
Externe Stoppsignale, die durch Steuersignale oder einen seriellen Bus aktiviert werden, heben einen über das LCP erteilten „Start"-Befehl auf.
An den Steuerklemmen sind die folgenden Signale weiter wirksam, auch wenn [Hand on] aktiviert ist:
• [Hand on] - [Off] - [Auto on]
• Reset
• Motorfreilauf invers
• Reversierung
• Parametersatzauswahl lsb - Parametersatzauswahl msb
• Stoppbefehl über serielle Schnittstelle
• Schnellstopp
• DC-Bremse
[Off]
dient zum Stoppen des angeschlossenen Motors. Die Taste kann mit Par.0-41
Ist keine externe Stoppfunktion aktiv und die [Off]-Taste inaktiv, kann der Motor jederzeit durch Abschalten der Stromversorgung gestoppt werden.
[Auto on]
wird gewählt, wenn der Frequenzumrichter über die Steuerklemmen und/oder serielle Kommunikation gesteuert werden soll. Wenn ein Startsignal an
den Steuerklemmen und/oder über den Bus angelegt wird, wird der Frequenzumrichter gestartet. Die Taste kann mit Par.0-42
aktiviert [1] oder deaktiviert [0] werden.
ACHTUNG!
Ein aktives HAND-OFF-AUTO-Signal über die Digitaleingänge hat höhere Priorität als die Bedientasten [Hand on] - [Auto on].
[Reset]
dient zum Zurücksetzen des Frequenzumrichters nach einem Alarm (Abschaltung). Die Taste kann mit Par.0-43
deaktiviert
[0] werden.
[Hand On]-LCP Taste aktiviert
[1] oder
[Off]-LCP Taste aktiviert
®
MG.20.O3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.

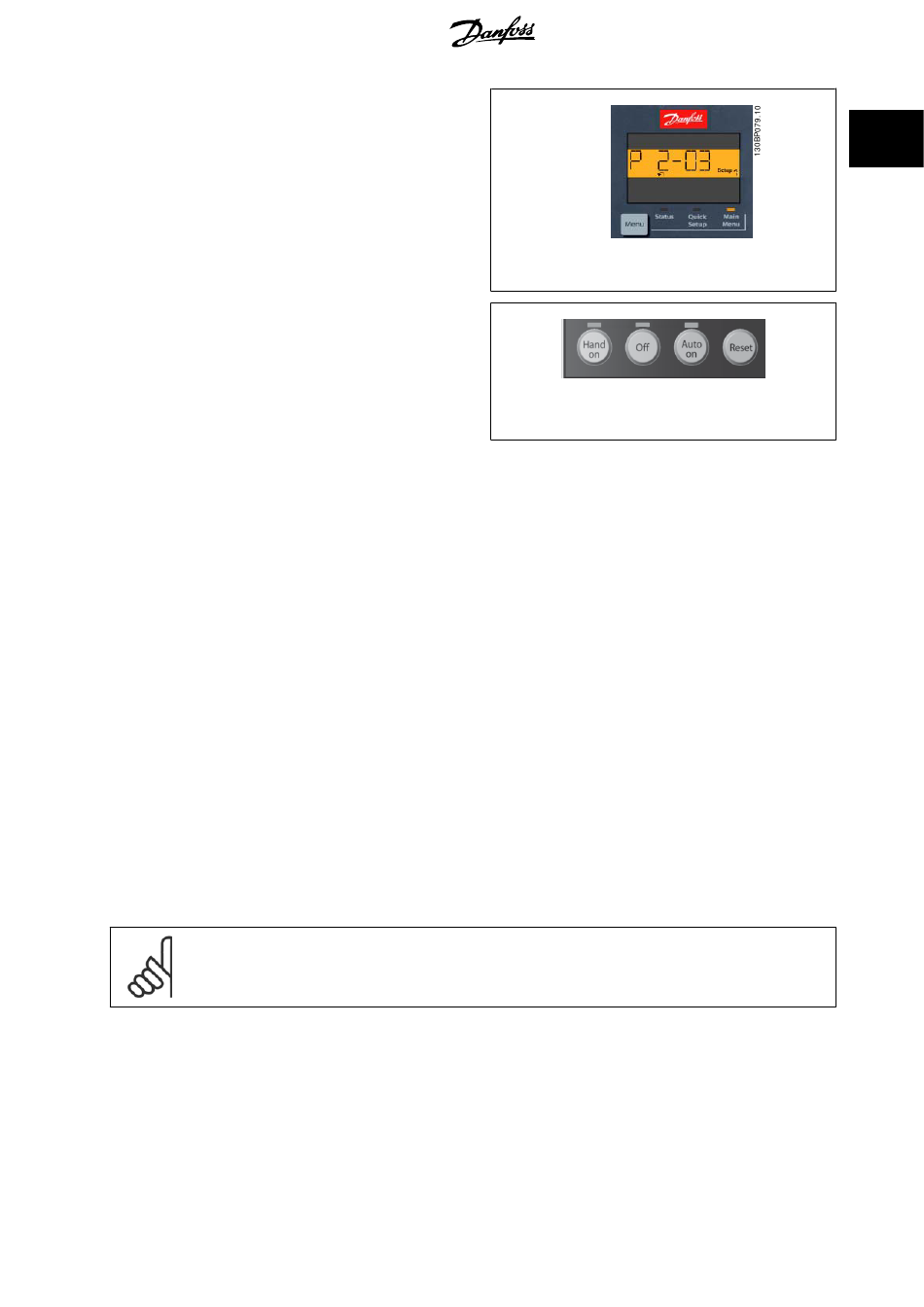

Abbildung 1.4: Displaybeispiel
