Originalbetriebsanleitung
ZAdyn4C
L1
1
L2
L3
PE

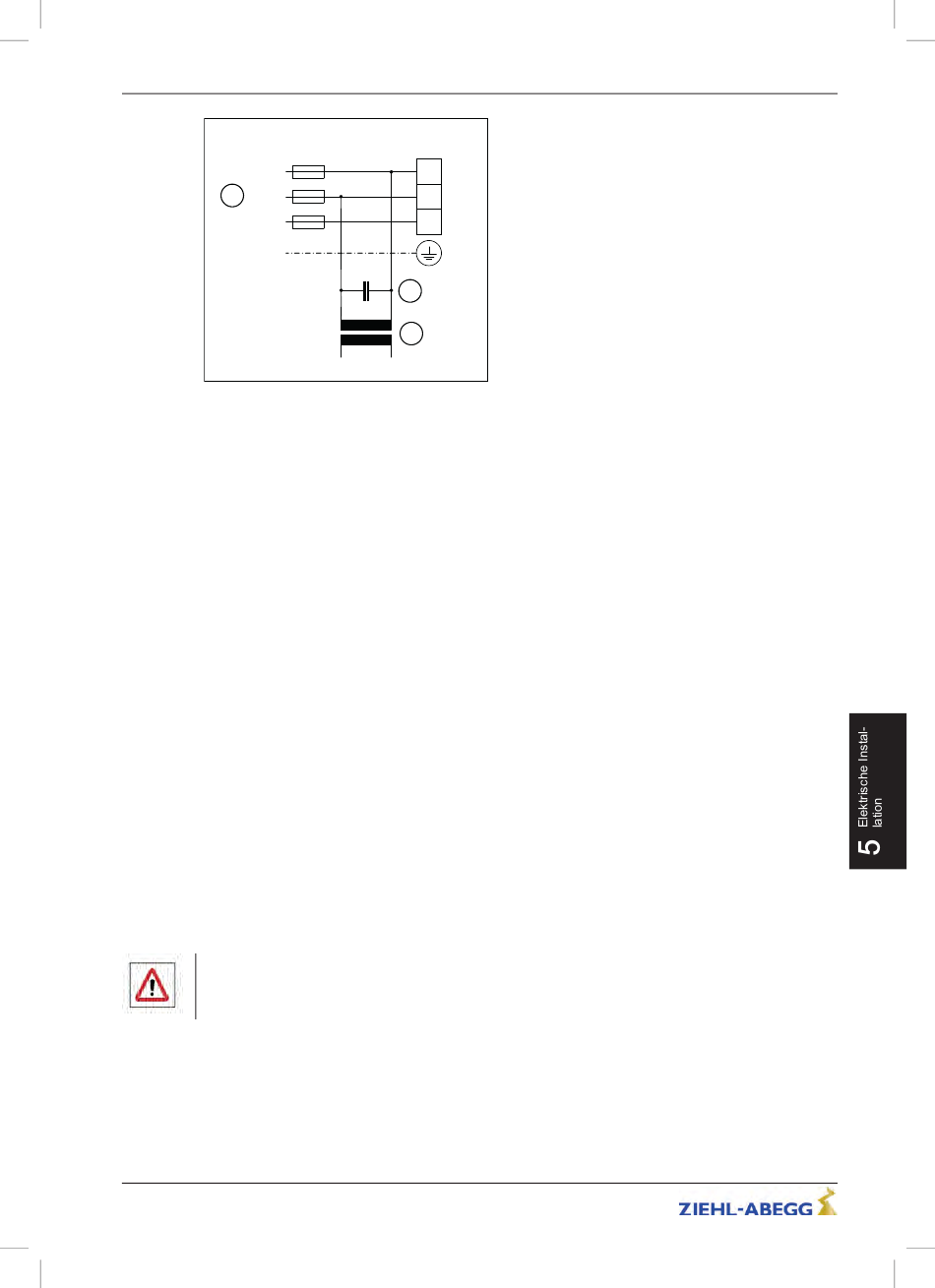

Steuertransformator in Netzzuleitung
1 Netz 3~ 400V/PE/50Hz
2 Kondensator
3 Steuertransformator
Empfohlene Kondensatortypen für Cx:
•
Epcos Typ B2583210µF/640V-AV
Kondensatoren für Motoranlauf mit folgenden Daten: 10 µF/450 VAC
•
Zusätzlich muss folgendes beachtet werden:
•
bei sequentieller Abschaltung die Phasen, an denen der Trafo betrieben wird, zuletzt abschalten
Transformator nicht überdimensionieren
•
•
werden ein belasteter und ein zeitweise unbelasteter Transformator in der Steuerung betrieben, so
sind diese an den gleichen Phasen zu betreiben
5.10
Motoranschluss (X3)
5.10.1
Leitungsquerschnitt
Der Leitungsquerschnitt muss in Abhängigkeit vom Motorstrom und den Umgebungsbedingungen
(z.B. Temperatur, Verlegeart) nach DIN VDE 0298-4 festgelegt werden.
5.10.2
Leitungsart
Grundsätzlich sind abgeschirmte Leitungen für den Motoranschluss zu verwenden! Es können sowohl
starre als auch flexible Leitungen eingesetzt werden. Bei flexiblen Leitungen wird die Verwendung
von Aderendhülsen empfohlen.
Nennspannung U0 / U: 450 / 750 VAC
5.10.3
Leitungslänge
Die maximale Leitungslänge beträgt 25 m. Bei einer Motorzuleitung > 25 m kann das Einhalten der
DIN EN 12015 (Elektromagnetische Verträglichkeit - Störaussendung) und DIN EN 12016 (Elektro-
magnetische Verträglichkeit – Störfestigkeit) nicht mehr garantiert werden.
5.10.4
Anschluss
Gefahr!
Beim Anschließen der Motorleitung die Netzspannung auf jeden Fall abschalten. Die STO-Funktion
(schützloser Betrieb) bewirkt keine galvanische Trennung zwischen der Endstufe des Frequenzum-
richters und der Anschlussklemme der Motorleitung !
Der Motoranschluss ist mit Zugfederklemmen ausgeführt. Um Beschädigungen der Anschlussklem-
men zu vermeiden und einen sicheren Kontakt zu gewährleisten, ist beim Leitungsanschluss ein
passender Schraubendreher bis zum Anschlag in die Klemmen einzustecken, damit sich diese voll-
ständig öffnen.
R-TBA12_01-D 1844 Index 010
ZArec4C
X1
L1
L2
L3
Cx
2
0V
400V
3
0V
230V
Art.-Nr. 00163371-D
29/226
