Originalbetriebsanleitung
ZAdyn4C
5.3
Leitungsführung
Um die verschiedenen Leitungen in den ZAdyn4C einführen zu können, ist der Frequenzumrichter mit
Bügelschellen und Aussparungen versehen. Die nachfolgende Tabelle und die nachfolgenden Abbil-
dungen zeigen deren Zuordnung und Lage auf.
ZAdyn4C 011-032
Netzzuleitung
Leitung Motor
Leitung Bremswiderstand
Leitungen X-DCP, X-IN, X-ENC8, X-CAN, X-MON, X-
ENC8, X-STO
ZAdyn4C 040-074
Netzzuleitung, Leitung X-OUT
Leitung Motor
Leitung Bremswiderstand
Leitungen X-DCP, X-IN, X-ENC8, X-CAN, X-MON, X-
ENC8, X-STO
5.3.1
Leitungsführung ZAdyn4C
1
2
3

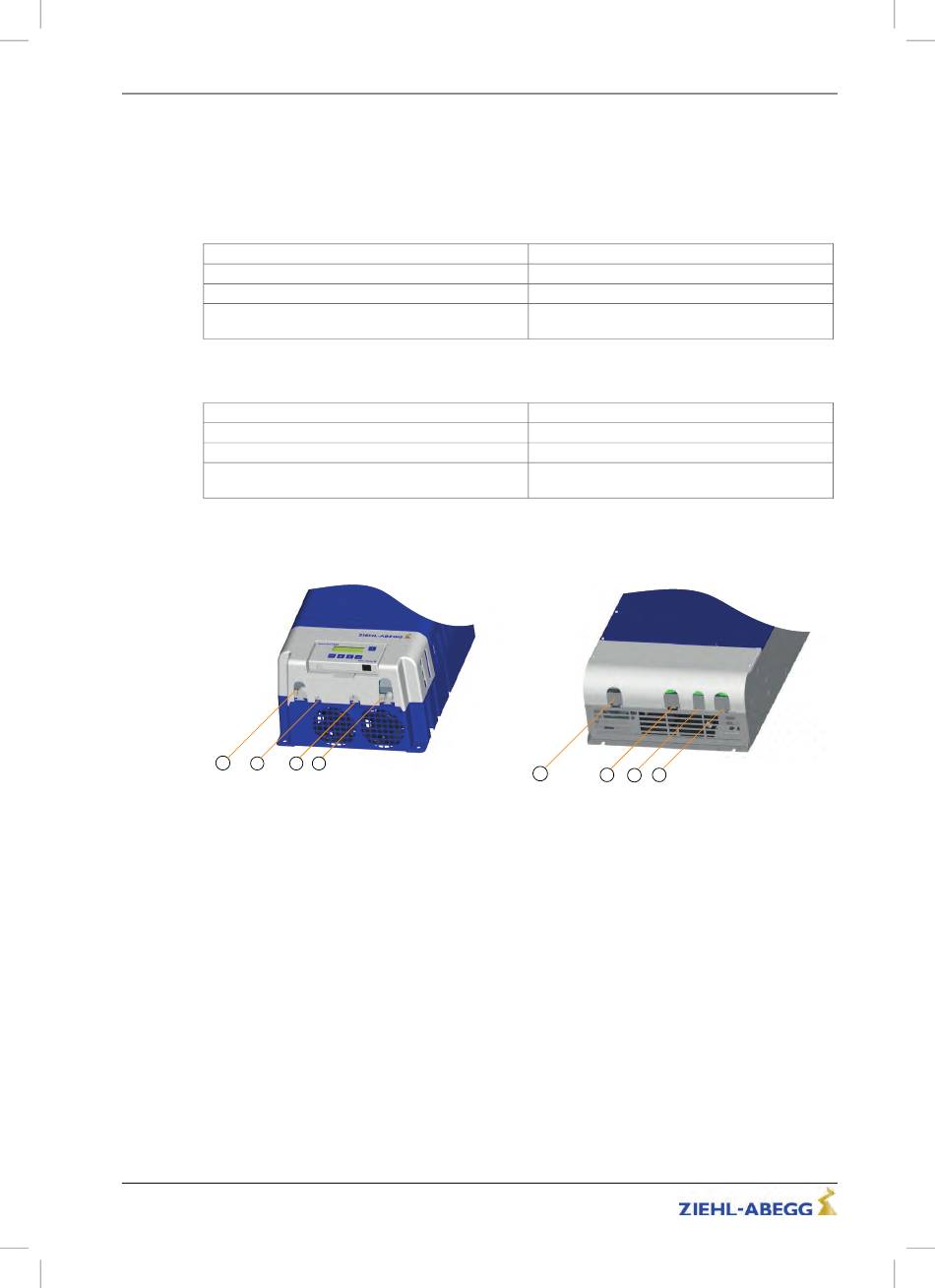

Leitungsführung Vorderseite ZAdyn4C 011-032
1 Netzzuleitung, Leitung X-OUT
2 Schutzleiteranschluss
3 Leitung Bremswiderstand
4 Leitung Motor, Leitungen X-DCP, X-IN, X-ENC8, X-CAN,
X-MON, X-ENC8, X-STO
5.4
Zugentlastung durch Kabelbinder
An allen Leitungen muss eine Zugentlastung durch Kabelbinder vorgenommen werden.
5.5
Schutzleiteranschluss
Der Frequenzumrichter besitzt gemäß den definierten Netzwerken der DIN EN 60990 einen Ableit-
strom > 3,5 mA und muss daher fest angeschlossen werden. Der Schutzleiteranschluss muss nach
EN 50178 Punkt 5.2.11 bzw. 5.3.2.1 einen Querschnitt von mindestens 10 mm² haben. Bei Schutz-
leitern < 10 mm² muss ein zusätzlicher Schutzleiter angeschlossen werden. Der Querschnitt muss
mindestens dem Querschnitt des Schutzleiters der Anschlussleitung entsprechen. Zum Anschluss
der Schutzleiter stehen am ZAdyn4C M6 Gewindebolzen zur Verfügung (siehe Abb.).
R-TBA12_01-D 1844 Index 010
4
Art.-Nr. 00163371-D
26/226
Elektrische Installation
Aussparung unten links
Bügelschelle, Aussparung unten rechts
Bügelschelle, zweite Aussparung von rechts unten
Aussparung unten rechts
Aussparung unten links
Bügelschelle, zweite Aussparung von rechts unten
Bügelschelle, Aussparung unten rechts
Bügelschelle, Aussparung unten rechts
1
2
4
3
Leitungsführung Vorderseite ZAdyn4C 040-074
1 Netzzuleitung
2 Schutzleiteranschluss
3 Motorleitung
4 Leitung Bremswiderstand, Leitungen X-OUT, X-DCP, X-
IN, X-ENC8, X-CAN, X-MON, X-ENC8, X-STO
