Originalbetriebsanleitung
ZAdyn4C
MOD5 (Standardeinstellung bei Synchronmotoren)
Der Antrieb wird lagegeregelt. Bis zum Ablauf von T_2 wird die Lage des Antriebs erfasst und bei einer
Veränderung wird diese korrigiert. Der Parameter "K_START" ist die Verstärkung des Lagereglers. Er
wird mit Beginn von T_1 aktiviert und mit Ablauf von T_2 deaktiviert.
MOD4
Entspricht der Funktion von MOD5. Als Zusatz wird der Parameter "s_start" aktiviert. Ändert sich die
Position des Antriebs während der Zeit T_2 um den in "s_start" eingegebenen Wert, wird "K_START"
abgeschaltet. Dadurch wird eine Beschädigung des Antriebs durch einen zu hohen Wert von
"K_START" verhindert.

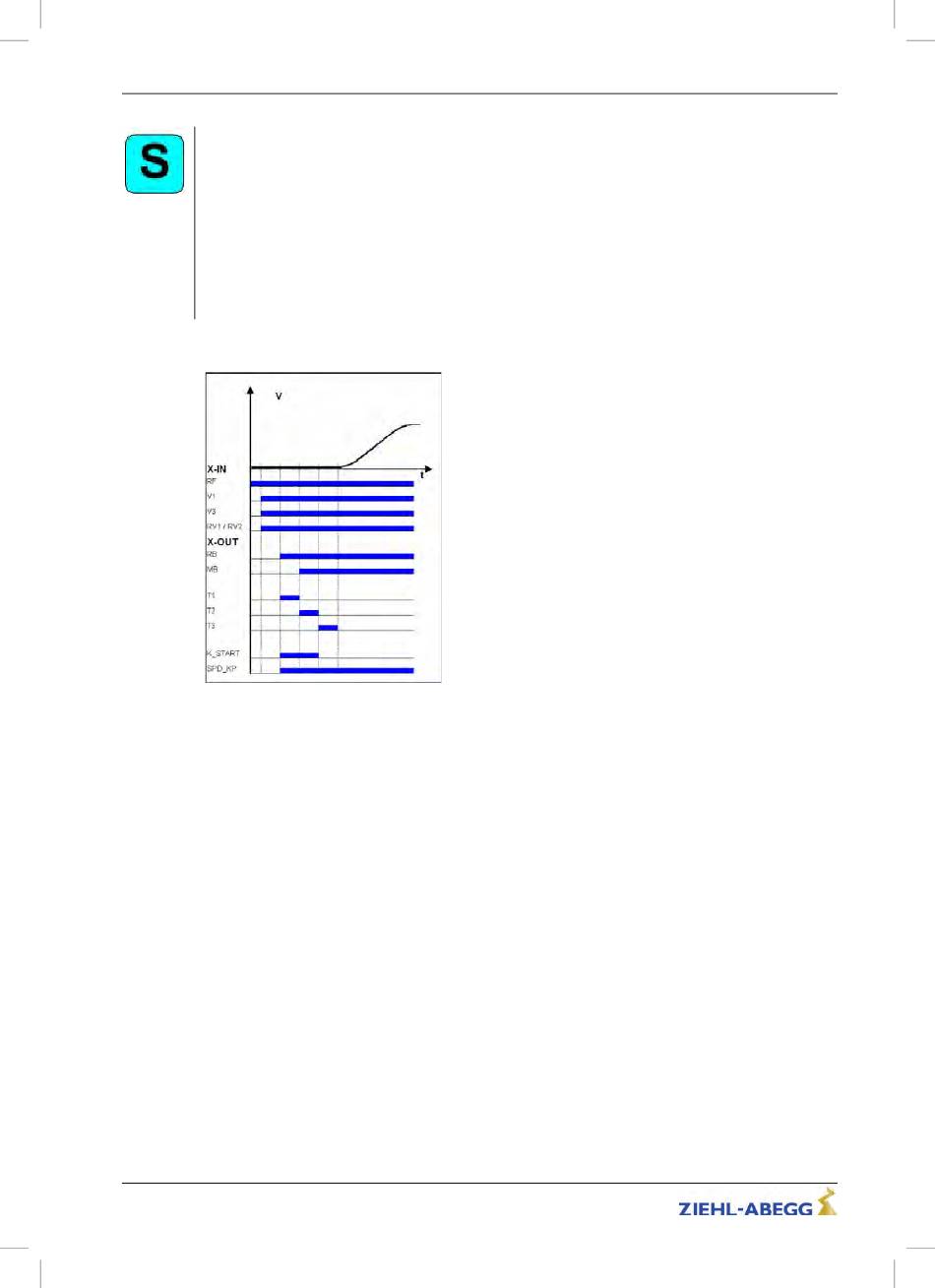

Anfahrverhalten
R-TBA12_01-D 1844 Index 010
RF
Reglerfreigabe
V_1
Positioniergeschwindigkeit
V_3
hohe Fahrgeschwindigkeit
RV1 / RV2
Richtungsvorgabe
RB
Regler bereit
MB
mechanische Bremse
T_1
Flussaufbauzeit
T_2
Bremsöffnungszeit
T_3
Drehzahl=0
K_START
MOD1 / MOD2 (Drehzahlreglung)
MOD3 (Lage- & Drehzahlreglung)
MOD4 / MOD5 (Lageregelung)
SPD_KP
Drehzahlregler Grundverstärkung
Art.-Nr. 00163371-D
116/226
Fahroptionen
