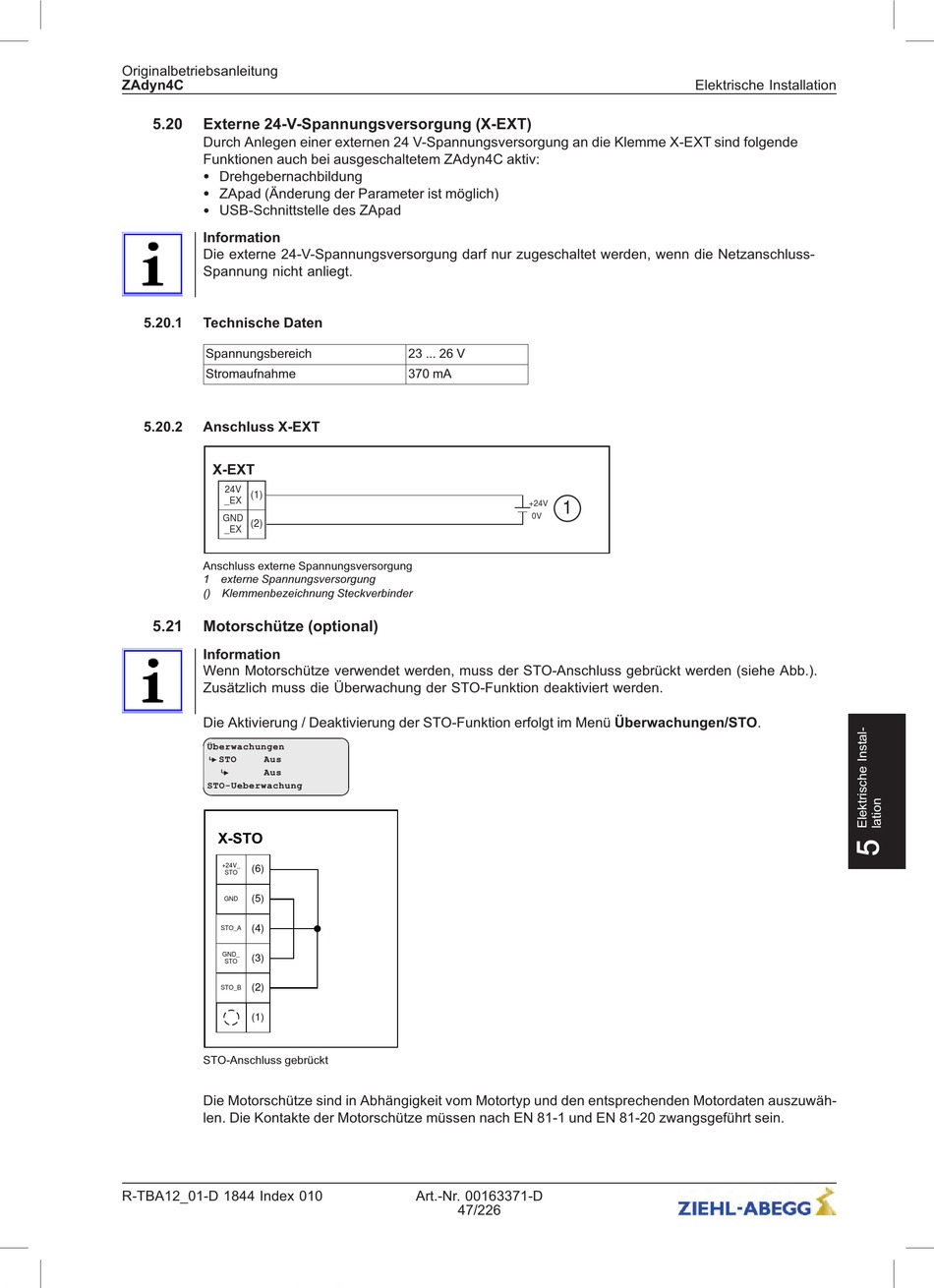

ZAdyn4C
5.20
Externe 24-V-Spannungsversorgung (X-EXT)
Durch Anlegen einer externen 24 V-Spannungsversorgung an die Klemme X-EXT sind folgende
Funktionen auch bei ausgeschaltetem ZAdyn4C aktiv:
•
Drehgebernachbildung
ZApad (Änderung der Parameter ist möglich)
•
•
USB-Schnittstelle des ZApad
Information
Die externe 24-V-Spannungsversorgung darf nur zugeschaltet werden, wenn die Netzanschluss-
Spannung nicht anliegt.
5.20.1
Technische Daten
Spannungsbereich
Stromaufnahme
5.20.2
Anschluss X-EXT
X-EXT
24V
(1)
_EX
GND
(2)
_EX
Anschluss externe Spannungsversorgung
1 externe Spannungsversorgung
() Klemmenbezeichnung Steckverbinder
5.21
Motorschütze (optional)
Information
Wenn Motorschütze verwendet werden, muss der STO-Anschluss gebrückt werden (siehe Abb.).
Zusätzlich muss die Überwachung der STO-Funktion deaktiviert werden.
Die Aktivierung / Deaktivierung der STO-Funktion erfolgt im Menü Überwachungen/STO.
Überwachungen
STO
Aus
|
- "
Aus
|
- "
STO-Ueberwachung
X-STO
+24V_
(6)
STO
(5)
GND
(4)
STO_A
GND_
(3)
STO
(2)
STO_B
(1)
STO-Anschluss gebrückt
Die Motorschütze sind in Abhängigkeit vom Motortyp und den entsprechenden Motordaten auszuwäh-
len. Die Kontakte der Motorschütze müssen nach EN 81-1 und EN 81-20 zwangsgeführt sein.
R-TBA12_01-D 1844 Index 010
23 ... 26 V
370 mA
+24V
1
0V
Art.-Nr. 00163371-D
47/226
