Originalbetriebsanleitung
ZAdyn4C
5.2

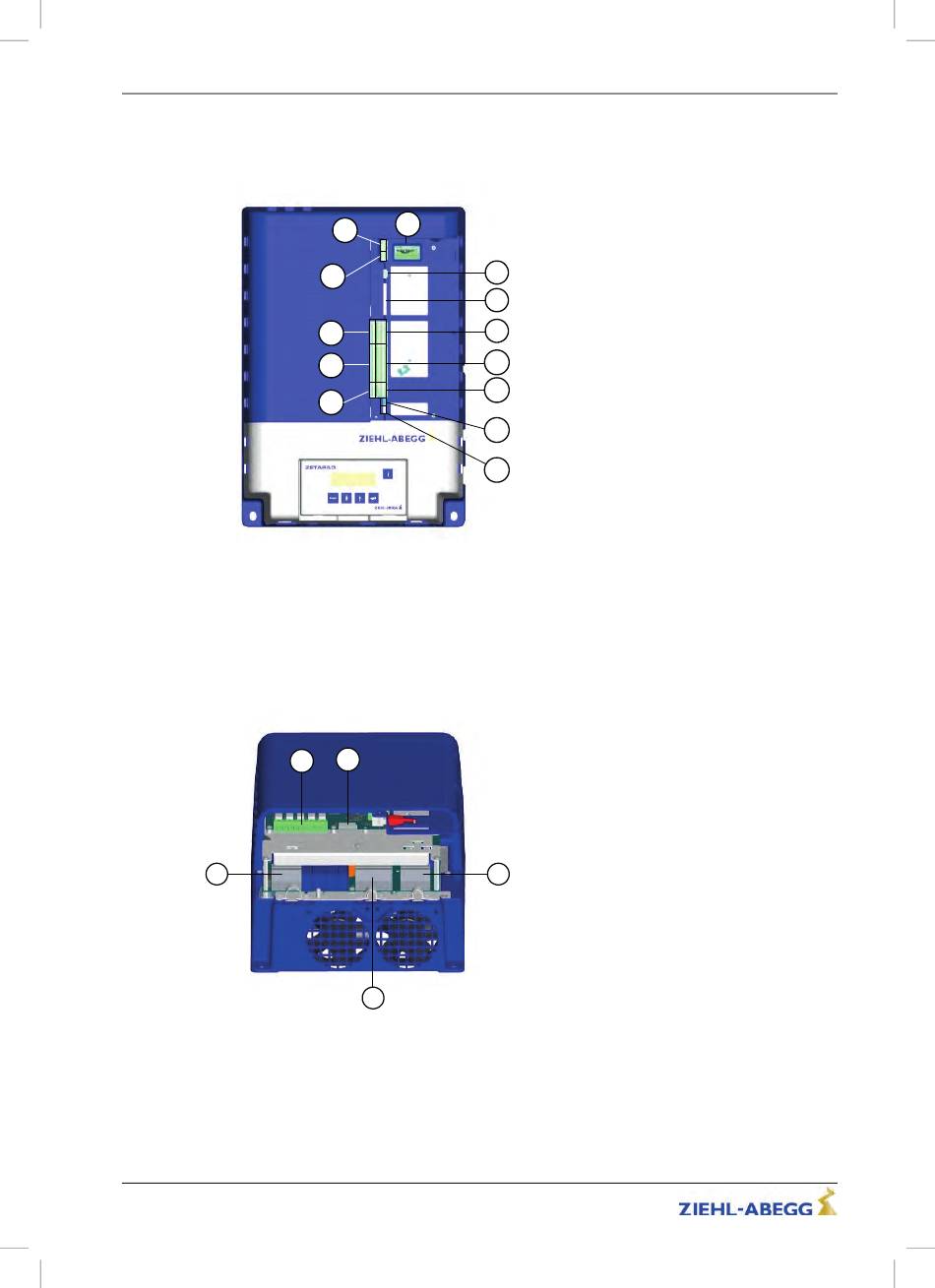

Lage der Anschlussklemmen

5.2.1 ZAdyn4C 011-032
Lage der Anschlussklemmen Oberseite
1 X-STO Safe Torque Off
2 X-MT Motortemperaturüberwachung
3 X-ENC15 Drehgeber SUB-D
4 X-ENC8 Drehgeber
5 X-IN Digitale Eingänge
6 X-CAN CAN
7 J1 Abschlusswiderstand CAN-Leitung
8 X-PAD ZApad
9 X-DCP DCP
10 X-MON Eingänge-Überwachungsfunktionen
11 X-ENCO Drehgebernachbildung
12 X-AN analoge Eingänge
13 X-EXT externe 24-V-Spannungsversorgung
5
4
Lage der Anschlussklemmen Vorderseite
1 X-MMC Speicherkarte
2 X3 Motor
3 X2 Bremschopper / Bremswiderstand
4 X1 Netz
5 X-Out Digitale Ausgänge
R-TBA12_01-D 1844 Index 010
1
13
2
12
3
4
11
5
10
6
9
7
8
1
2
3
Art.-Nr. 00163371-D
24/226
Elektrische Installation
