Originalbetriebsanleitung
ZAdyn4C
5.15.2
CANopen Lift
•
Eine geschirmte Busleitung ist nicht nötig, jedoch sollten die Datenleitungen miteinander verdrillt
sein.
•
Die Verdrahtung erfolgt in Linienstruktur. Einzelgeräte sind über kurze Stichleitungen mit der Haupt-
leitung verbunden.
•
Die Hauptleitung ist an beiden Enden mit einem Abschlusswiderstand von 120 - 150 Ohm zu
terminieren.
•
Die Hauptleitung darf eine Länge von 200 m nicht überschreiten, bei Stichleitungen maximal 6 m.
Vorsicht!
Falsch verdrahtete Anschlüsse können die elektrischen / elektronischen Bauteile zerstören.
VORSICHT!
Elektrostatische Entladungen können die elektronischen Bauteile gefährden und zu Fehlern in der
Software führen.

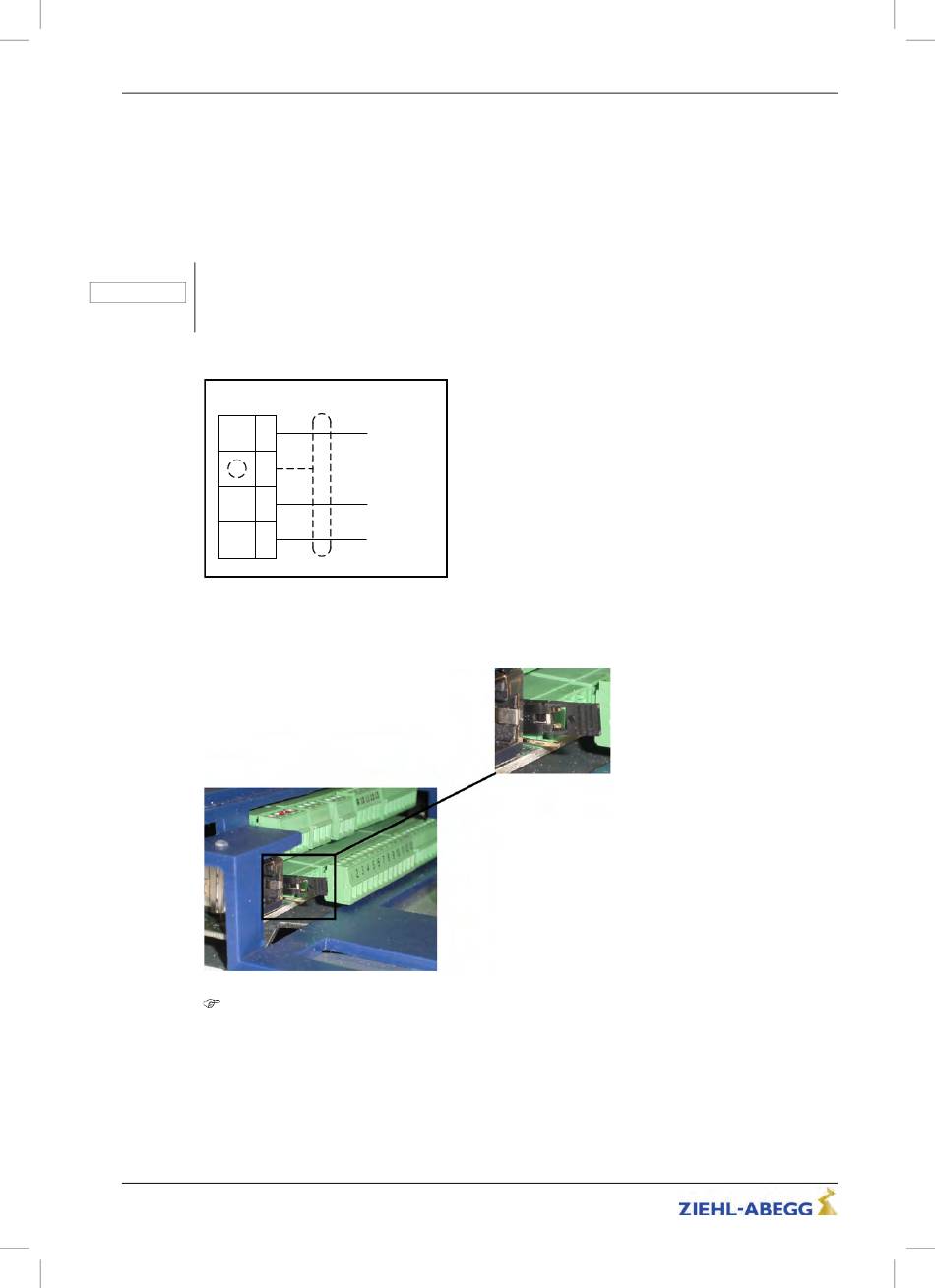

Der Anschluss der Busleitung erfolgt über die Schnittstelle X-CAN am ZAdyn4C
X-CAN
(4)
CH
(3)
CL
(2)
(1)
0VC
Anschluss CAN
Um den Abschlusswiderstand zu aktivieren, muss der Jumper an der Klemme J1 auf die oberen
beiden Pins gesteckt werden (siehe Abb.).
Für nähere Informationen zu CANopen-Lift siehe Kapitel "Serielle Kommunikation / CANopen-Lift"
R-TBA12_01-D 1844 Index 010
CAN High (H)
Optionaler
Schirmanschluss
CAN Low (L)
GND (optional)
Art.-Nr. 00163371-D
40/226
Elektrische Installation
