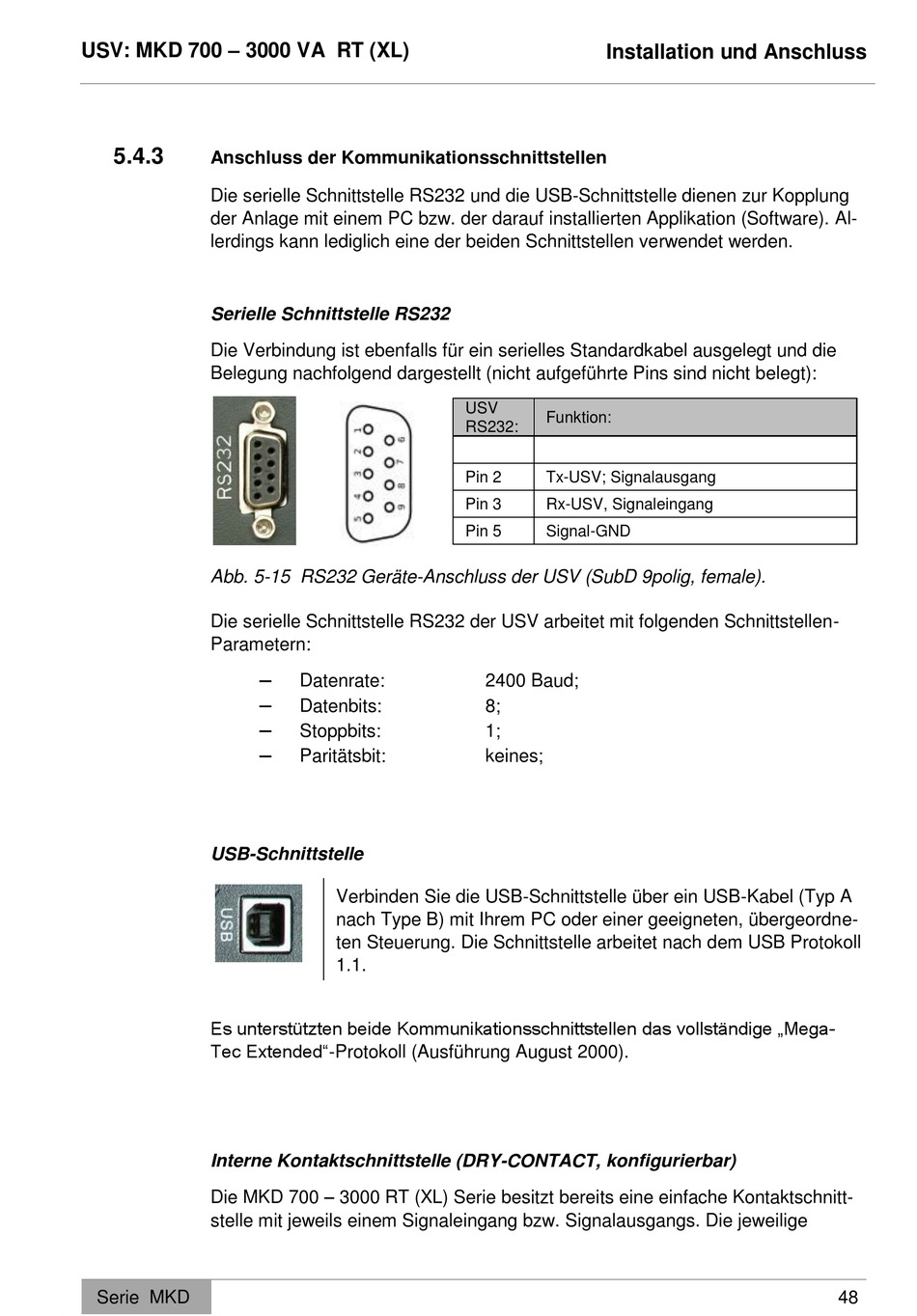

USV: MKD 700 – 3000 VA RT (XL)
5.4.3

Anschluss der Kommunikationsschnittstellen

Die serielle Schnittstelle RS232 und die USB-Schnittstelle dienen zur Kopplung
der Anlage mit einem PC bzw. der darauf installierten Applikation (Software). Al-
lerdings kann lediglich eine der beiden Schnittstellen verwendet werden.
Serielle Schnittstelle RS232
Die Verbindung ist ebenfalls für ein serielles Standardkabel ausgelegt und die
Belegung nachfolgend dargestellt (nicht aufgeführte Pins sind nicht belegt):
Abb. 5-15 RS232 Geräte-Anschluss der USV (SubD 9polig, female).
Die serielle Schnittstelle RS232 der USV arbeitet mit folgenden Schnittstellen-
Parametern:
USB-Schnittstelle
Es unterstützten beide Kommunikationsschnittstellen das vollständige „Mega-
Tec Extended"-Protokoll (Ausführung August 2000).
Interne Kontaktschnittstelle (DRY-CONTACT, konfigurierbar)
Die MKD 700 – 3000 RT (XL) Serie besitzt bereits eine einfache Kontaktschnitt-
stelle mit jeweils einem Signaleingang bzw. Signalausgangs. Die jeweilige
Serie MKD

Datenrate:

Datenbits:

Stoppbits:

Paritätsbit:
Verbinden Sie die USB-Schnittstelle über ein USB-Kabel (Typ A
nach Type B) mit Ihrem PC oder einer geeigneten, übergeordne-
ten Steuerung. Die Schnittstelle arbeitet nach dem USB Protokoll
1.1.
Installation und Anschluss
USV
Funktion:
RS232:
Pin 2 Tx-USV; Signalausgang
Pin 3 Rx-USV, Signaleingang
Pin 5 Signal-GND
2400 Baud;
8;
1;
keines;
